250吨大跨度桥式起重机三维设计

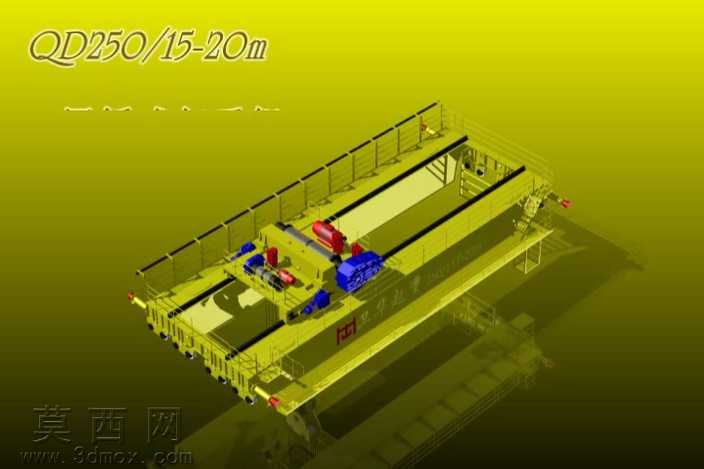

本模型为额定起重量250吨、跨度20米的QD型桥式起重机三维设计成果，建模过程严格遵循重型起重设备的工程设计规范，完整还原了该类起重机的核心结构与功能部件。建模阶段首先搭建整体装配基准，以主梁为核心定位基准，依次完成端梁、起重小车、运行机构、防护栏杆、操作平台等部件的建模与装配，各部件间的配合关系完全符合实际设备的运动逻辑，可直观演示大车运行、小车横移、吊钩起升的全流程动作。模型对细节结构的还原度较高，主梁采用箱型梁结构建模，准确呈现了腹板、翼缘板的拼接结构与加强筋布置；起重小车部分完整还原了主副起升机构，主起升卷筒、减速器、制动装置、电机组的布局与实际设备一致，副起升机构对应15吨额定起重量的配置，滑轮组、吊钩组的结构比例完全符合工程参数；端梁部分的行走轮组、缓冲装置、驱动电机的安装结构均做了精细化建模，平台栏杆的排布、端部警示标识的位置也按照实际设备的安全规范进行布置。材质渲染阶段针对不同部件赋予对应材质，主梁、端梁等金属结构件采用工业黄的涂装材质，还原设备出厂的标准漆面效果，电机、减速器等部件采用铸铁质感的深灰材质，卷筒、滑轮等部件做了金属切削面的质感处理，栏杆采用镀锌金属材质，整体渲染效果贴近真实工业设备的视觉表现，可清晰区分不同功能部件的材质差异。设计思路围绕大吨位桥式起重机的重载作业需求展开，建模过程中充分考虑了结构的受力合理性，各部件的尺寸比例严格参照同规格实际设备的参数设定，既保证了模型的外观还原度，也体现了重型起重设备的结构设计逻辑，可用于起重机械的结构教学、方案展示、工程演示等场景，帮助相关人员直观理解大吨位桥式起重机的整体构造与部件组成。
