拖车侧标志警示红灯三维结构设计

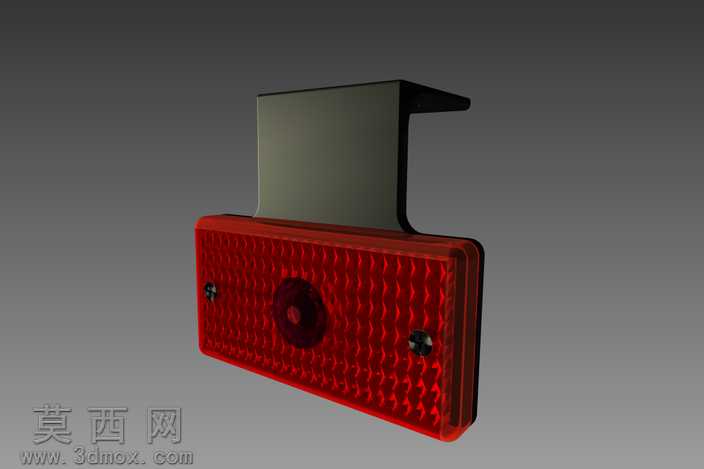

本作品为拖车配套使用的侧部警示标志灯三维建模成果，建模过程依托Autodesk Inventor平台完成全参数化结构搭建，首先从灯具的功能需求出发拆解整体结构，将模型划分为L型金属安装支架、红色透光灯罩、内部灯座固定结构三个核心组成部分。建模阶段优先完成安装支架的结构绘制，采用钣金建模逻辑还原支架的折弯形态，精准预留支架与拖车车体连接的安装位，同时匹配支架与灯罩连接的固定点位，保证支架的承重强度与安装适配性，对支架的边缘做倒圆角处理，还原真实金属冲压件的工艺特征，避免尖锐棱角的结构误差。灯罩部分采用曲面建模方式完成主体轮廓构建，还原灯罩表面的菱格状漫反射纹理结构，这类纹理设计能够让内部光源发出的光线实现均匀扩散，提升侧方警示的可视范围，灯罩正面预留中心灯珠安装位与两侧螺丝固定孔位，精准匹配螺丝的装配尺寸，还原灯罩与底座的卡扣、螺丝双重固定结构，保证装配逻辑的合理性。材质渲染阶段，为L型安装支架赋予哑光黑色金属材质，模拟喷塑处理的金属支架质感，调整材质的粗糙度与反光参数，还原金属配件的哑光磨砂质感；为红色灯罩赋予半透明PC塑料材质，调整材质的透光率、折射参数与表面反光度，既还原红色塑料灯罩的通透质感，也体现灯罩表面菱格纹理的光线折射效果，同时在灯罩边缘做细微的厚度处理，还原真实注塑灯罩的壁厚特征。设计过程中充分考虑拖车侧灯的实际使用场景，安装支架的伸出长度经过参数化调整，既保证灯具安装后不会超出拖车车体的安全边界，也能让侧方来车清晰观察到警示灯光，整体结构无冗余设计，所有装配点位均符合车用灯具的通用安装规范，模型各部件可单独导出用于工程出图或装配模拟，能够直接用于拖车配件的结构验证、渲染展示或生产参考。
