角钢手动辊弯成型加工设备结构

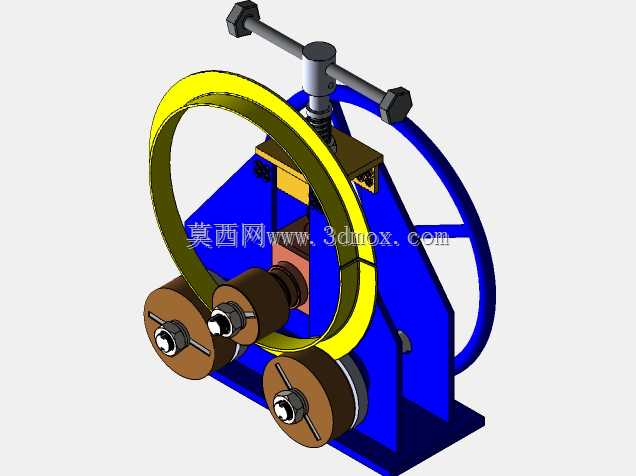

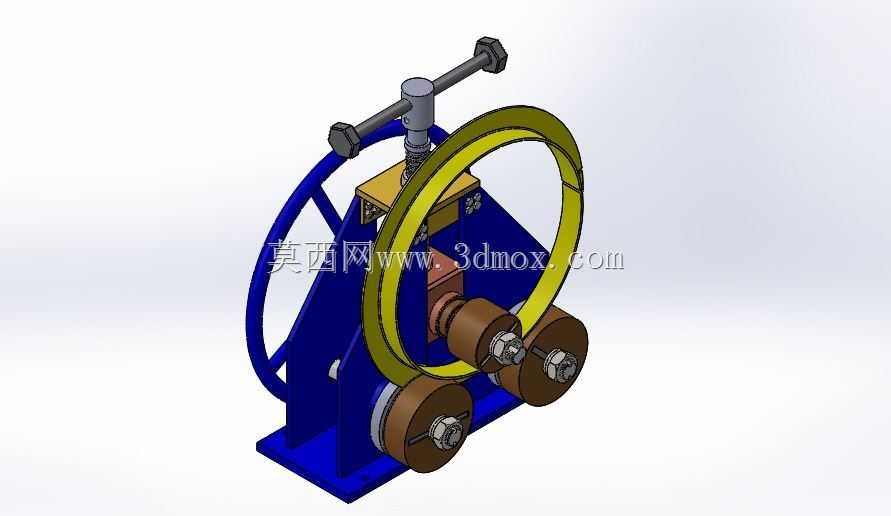

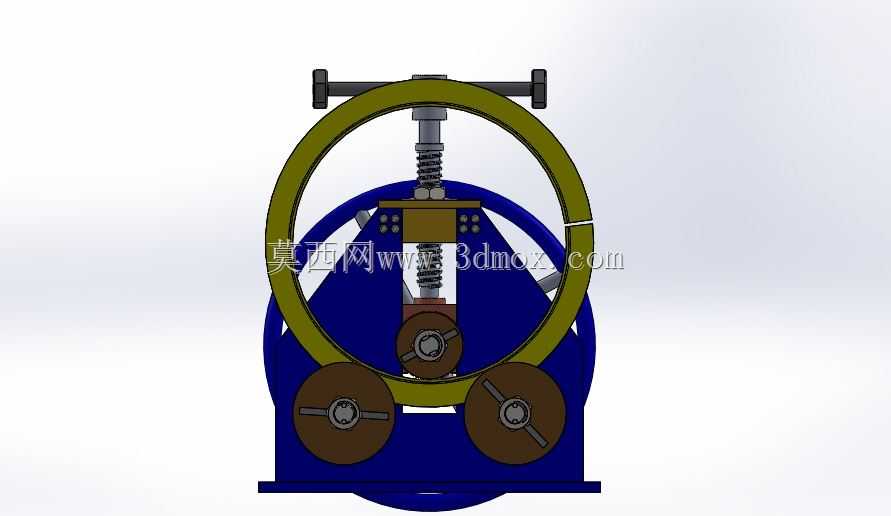

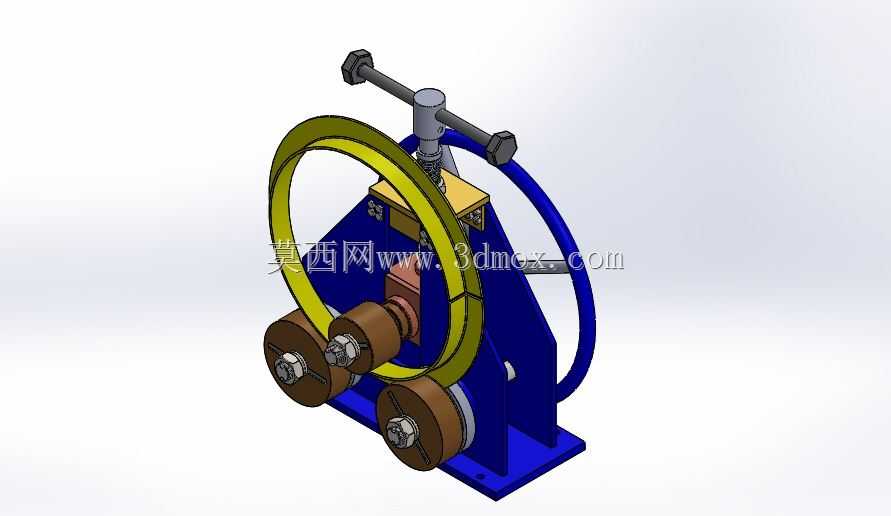

　　在小型钢结构加工、五金修配、户外支架预制这类零散型材弯制作业场景里，电动辊弯设备往往受限于场地供电、设备占地、小批量加工的成本问题难以适配，这类手动角钢辊弯设备的设计初衷，就是填补小规格型材小曲率弯制作业的设备空白，不需要外接动力源，单人即可操作完成等边角钢的圆弧弯制作业，尤其适合施工现场临时弯制、维修班组单件配做、小型五金作坊小批量生产的作业需求。从结构布局来看，设备采用立式三辊对称排布的基础架构，底部两个下辊作为承托从动辊，辊身加工有与角钢边宽匹配的限位槽，弯制过程中可以卡住角钢的两个直角边，避免型材送进过程中出现翘曲、侧向偏移的问题，中间位置的上辊为压下成型辊，通过顶部的梯形丝杠副实现竖直方向的进给压下，梯形丝杠具备自锁特性，

　　压下到指定位置后不需要额外锁止结构即可保持压下量恒定，避免弯制过程中辊缝回弹导致的成型曲率不一致。设备的外侧设置了环形的手动驱动圈，驱动圈通过连接支架与两个下辊的转轴端联动，转动驱动圈即可带动两个下辊同步同向转动，依靠辊面与角钢表面的摩擦力带动型材沿辊缝送进，不需要额外配置减速机构，手动操作的驱动力矩经过环形圈的力臂放大后，单人施力即可完成普通碳素结构钢角钢的弯制作业，驱动圈两侧设置的横向手柄符合人体施力角度，长时间操作也不会出现过度的肢体疲劳。设计过程中重点考量了安装边界与操作空间的适配性，设备整体采用立式底座安装结构，底座预留四个螺栓安装孔，可以直接固定在钳工台、预制钢平台或者现场的临时支架上，

　　安装后设备的最高点距离安装面的高度控制在成人胸部操作区间，不需要弯腰或者抬手过高即可完成压下调节、转动驱动、型材取放的全流程操作，设备的左右方向最大宽度不超过常规钳工台的台面深度，安装后不会占用过多的作业面空间，周边预留三百毫米左右的操作间隙即可完成全流程作业。从功能实现逻辑来看，这类手动辊弯设备不需要复杂的液压或者电气控制系统，所有调节与驱动都通过纯机械结构实现，故障率极低，日常维护只需要定期给丝杠副、辊轴转动副加注润滑脂即可，即使在无供电的野外施工现场也可以正常使用。弯制不同曲率的圆弧构件时，只需要逐步调节上辊的压下量，每次压下一定量后转动驱动圈带动型材往复送进一到两个行程，逐次逼近目标曲率，

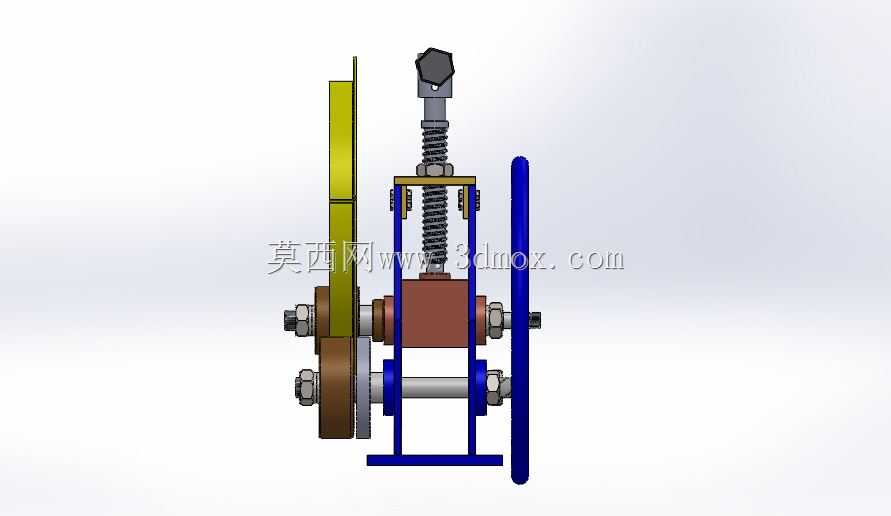

　　避免单次压下量过大导致型材出现局部褶皱、边部开裂的缺陷，辊身的限位槽深度根据常用小规格角钢的边厚设计，可以覆盖常规小尺寸等边角钢的弯制需求，对于小直径的圆钢、扁钢也可以通过更换适配槽型的辊轮实现兼容弯制。结构的受力路径设计也经过了针对性优化，上辊的压下力通过顶部的丝杠传递到上横梁，再通过两侧的立式支撑板传递到底座，最终分散到安装平台上，两侧支撑板采用厚钢板切割成型，不需要复杂的焊接加强结构即可承受弯制过程中的径向分力，避免长期使用后出现机架变形导致的辊系错位问题，三个辊轮都采用可拆卸的轴端固定结构，当辊面出现磨损或者需要弯制其他截面型材时，只需要拆下轴端挡圈即可快速更换辊轮，不需要拆解整个机架结构。在实际作业过程中，操作人员只需要将待弯制的角钢端部从两个下辊与上辊的间隙中送入，调整好初始压下量后，缓慢转动外侧的环形驱动圈，带动型材沿辊缝持续送进，过程中可以根据型材的实际弯曲情况微调上辊的压下量，直到整段型材达到目标弯曲半径，弯制完成后反向转动丝杠抬起上辊即可取出成型的构件，整个作业流程不需要额外的辅助工装，单人十分钟内即可完成单件角钢的圆弧弯制，相比传统的火焰加热后手工煨制的工艺，成型精度更高，型材表面不会出现氧化烧损的缺陷，作业效率也能提升数倍，同时不需要配备加热设备，作业过程无明火，在有防火要求的作业区域也可以安全使用。
