履带式工程机械D4D底盘链轮结构

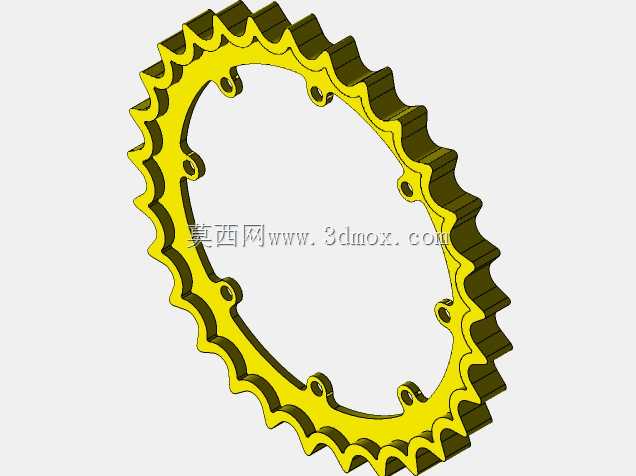

　　在履带式重型工程装备的行走系统中，驱动链轮是传递行走动力、啮合履带板实现整机行进的核心承载部件，本次呈现的链轮结构适配D4D规格履带底盘，常见于中小型推土机、履带式挖掘机、林业集材机械以及矿山井下履带式转运设备的行走驱动端，这类作业场景普遍存在地面崎岖、载荷冲击大、泥砂碎石侵入风险高的特点，对链轮的啮合精度、结构强度、安装适配性都有明确的工程要求。从结构设计逻辑来看，该链轮采用分体式齿圈的设计思路，整体为环形薄壁带齿结构，齿形按照配套履带板的啮合节距做了修形处理，齿廓曲线并非标准渐开线，而是适配履带销套啮合的特殊圆弧-直线复合轮廓，能够保证在履带张紧度出现合理波动时，轮齿与履带销套的啮合不会出现卡滞、跳齿的问题，

　　同时齿侧预留了足够的磨损余量，避免短时间作业后齿厚磨损量超标导致传动失效。链轮的安装端面均匀分布了8个螺栓过孔，孔位的分度圆直径与配套驱动轮毂的安装止口严格匹配，安装孔采用锪平处理，保证螺栓紧固时端面贴合紧密，不会出现偏载导致的螺栓断裂问题；链轮内圈的环形定位面与轮毂的定位轴颈采用间隙配合，装配时能够快速找正同轴度，降低现场安装的调校难度。从实际作业的功能特性来看，该链轮在工作时直接承受驱动马达输出的扭矩，通过轮齿与履带板销套的啮合，将旋转运动转化为履带的直线行走动作，在设备转向、爬坡、跨越障碍物的工况下，轮齿会承受瞬时的冲击载荷，因此齿根位置做了圆角过渡处理，避免应力集中导致的齿根断裂问题；齿面的厚度方向做了等宽设计，

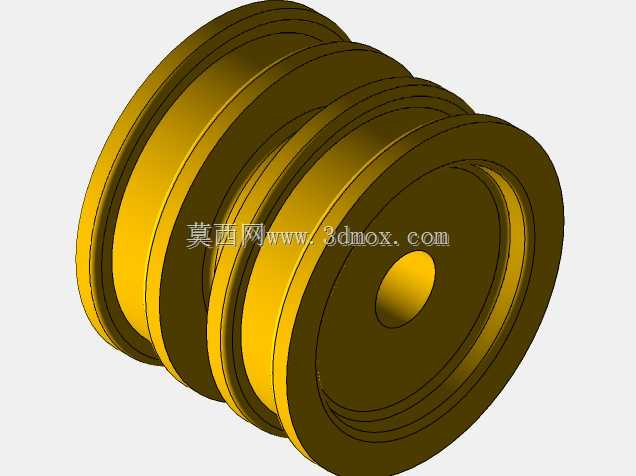

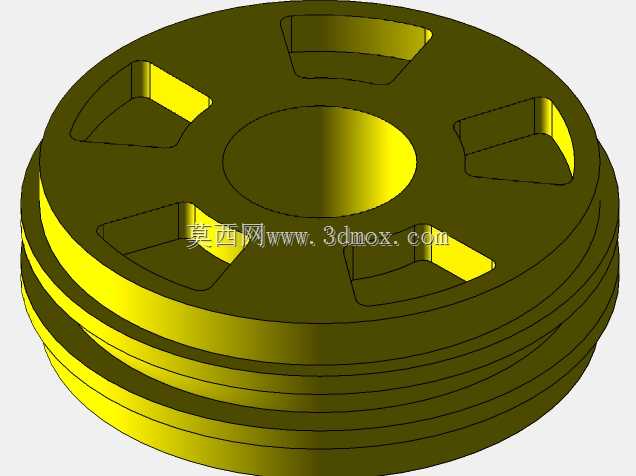

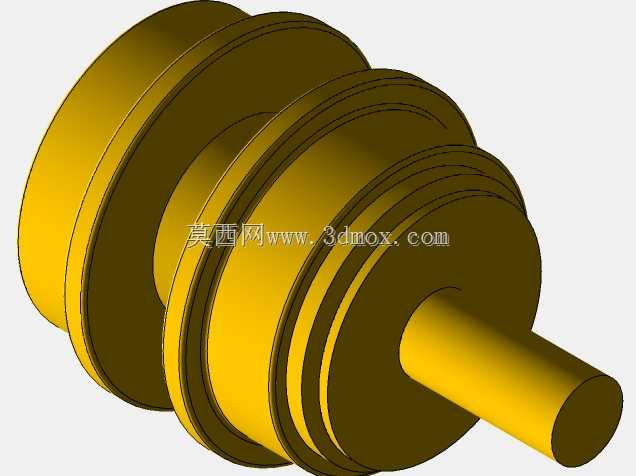

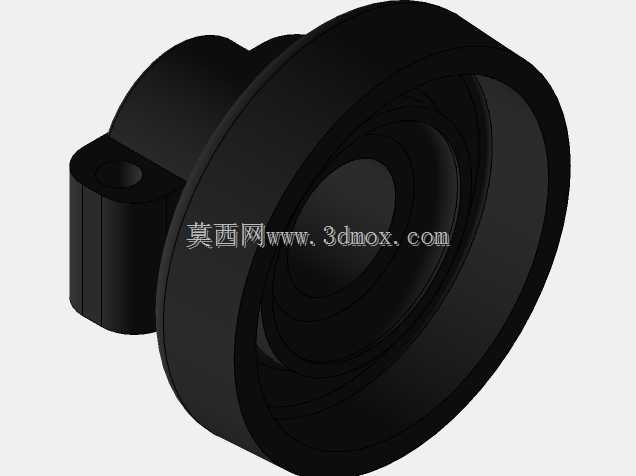

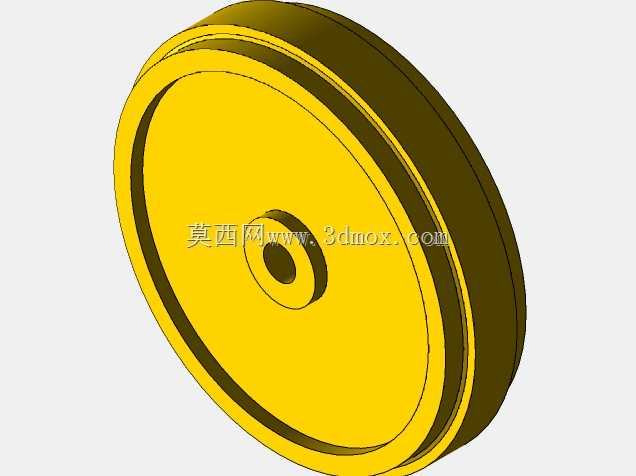

　　能够适配对应规格履带板的啮合槽宽度，保证啮合过程中受力均匀，不会出现偏磨导致的履带跑偏问题。在设计校核阶段，该链轮的所有安装尺寸、啮合参数都经过了实际装配校验，链轮的齿顶圆直径、齿根圆直径、节距误差都控制在履带行走系统的允许公差范围内，既不会因为尺寸偏小导致啮合间隙过大产生冲击异响，也不会因为尺寸偏大导致装配时履带张紧度过大，加剧销套和轮齿的磨损。从安装边界来看，该链轮装配后轴向位置通过轮毂的轴肩和端盖进行限位，轴向窜动量控制在合理区间，径向跳动量满足履带行走的精度要求，不会因为跳动量过大导致履带运行时出现周期性的张紧力波动，影响整机行走的平顺性。在配套的D4D底盘系统中，该链轮与下滚柱、滚柱盖、托辊、上滚柱、

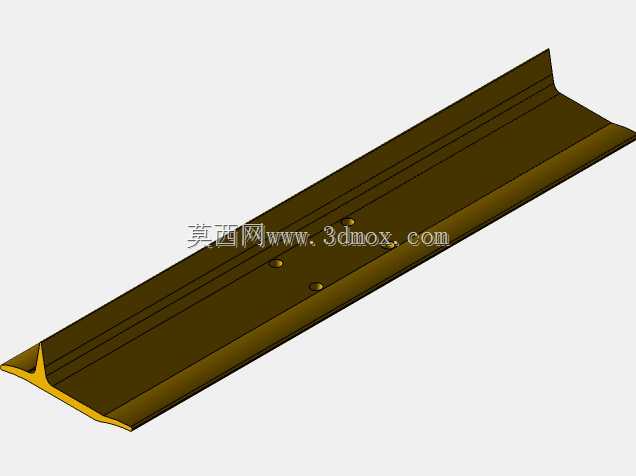

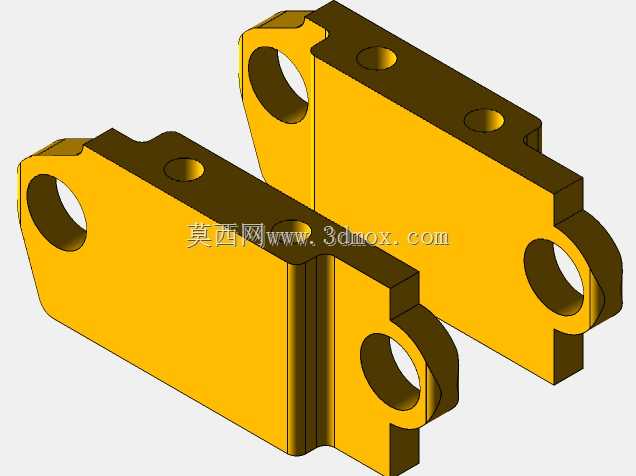

　　履带板共同组成完整的行走承载体系，链轮的啮合参数与其余部件的安装位置做了匹配校验，保证履带在绕经驱动轮、导向轮、托辊、支重轮的整个循环路径中，不会出现运动干涉，履带板的弯折角度符合设计要求，降低履带运行的阻力，减少不必要的功率损耗。针对野外作业的泥砂侵入问题，链轮的齿槽形状做了优化，在轮齿啮合转动过程中，夹带在齿槽内的泥砂能够随着转动自动脱落，不会因为泥砂填塞齿槽导致啮合失效，同时齿面的硬度匹配履带销套的硬度，保证两者磨损速率处于合理区间，延长整套行走机构的维护周期。
