带暖杯功能的一体式创意鼠标垫设计

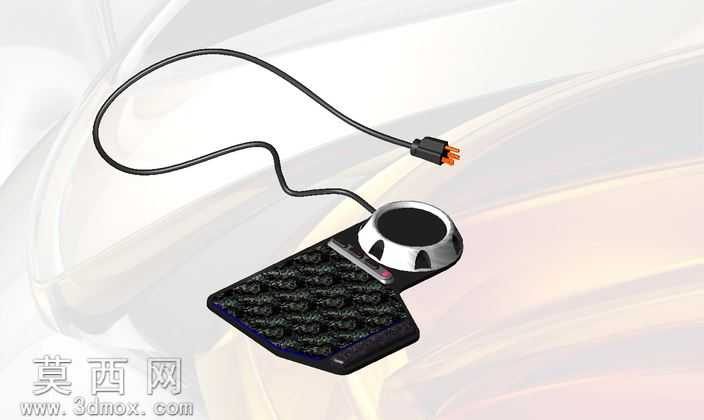

本作品为带暖杯功能的一体式创意鼠标垫三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对鼠标垫主体的异形轮廓进行草图绘制，通过拉伸、圆角等基础特征构建垫身的基础基体，垫身表面的防滑纹理区域采用阵列特征结合纹理贴图映射的方式实现，还原防滑纹理的凹凸质感与排布规律。针对集成在垫身一侧的暖杯座结构，单独进行子装配体建模，杯座的环形承托结构采用旋转凸台特征生成，表面的镂空散热孔通过圆周阵列切除特征完成，杯座与垫身的连接过渡区域做了平滑曲面处理，避免生硬棱角影响使用手感与视觉效果。配套的连接线部分采用扫描特征完成，先绘制三维空间样条曲线模拟线材自然弯曲的走线形态，再沿路径扫描生成线材实体，末端的电源接头部分单独建模，还原接头的插脚结构与外壳分件细节。材质渲染阶段，鼠标垫主体的操作面赋予带细微凹凸质感的类肤橡胶材质，调整材质的粗糙度参数模拟真实鼠标垫的防滑阻尼感，垫身边缘做包边材质区分，采用哑光硬质塑料材质还原包边的耐磨质感；暖杯座的外壳部分采用亮面与哑光拼接的塑料材质，杯座内圈的导热区域赋予金属磨砂材质，还原导热部件的金属质感；连接线部分采用哑光黑色橡胶线材材质，接头部分采用硬质塑料搭配金属插脚材质，区分不同部件的材质差异。设计思路上打破传统鼠标垫功能单一的局限，将桌面常用的暖杯需求与鼠标垫功能整合，在不额外占用桌面空间的前提下拓展鼠标垫的实用属性，结构设计上充分考虑使用场景的人体工学，暖杯座设置在鼠标垫的右上角区域，避开鼠标操作的主要活动范围，避免使用过程中手肘碰到水杯，同时连接线从暖杯座侧方引出，走线方向贴合桌面边缘布局，减少线材对鼠标操作的干扰。建模过程中对各部件的装配间隙做了精准参数设定，保证暖杯座与垫身的连接结构稳固，同时预留了内部加热模块的安装空间，让模型不仅具备外观展示效果，也具备实际生产的结构参考价值，渲染阶段采用柔和的工作室布光，突出各部件的材质质感与结构细节，完整呈现一体式创意鼠标垫的设计效果。
