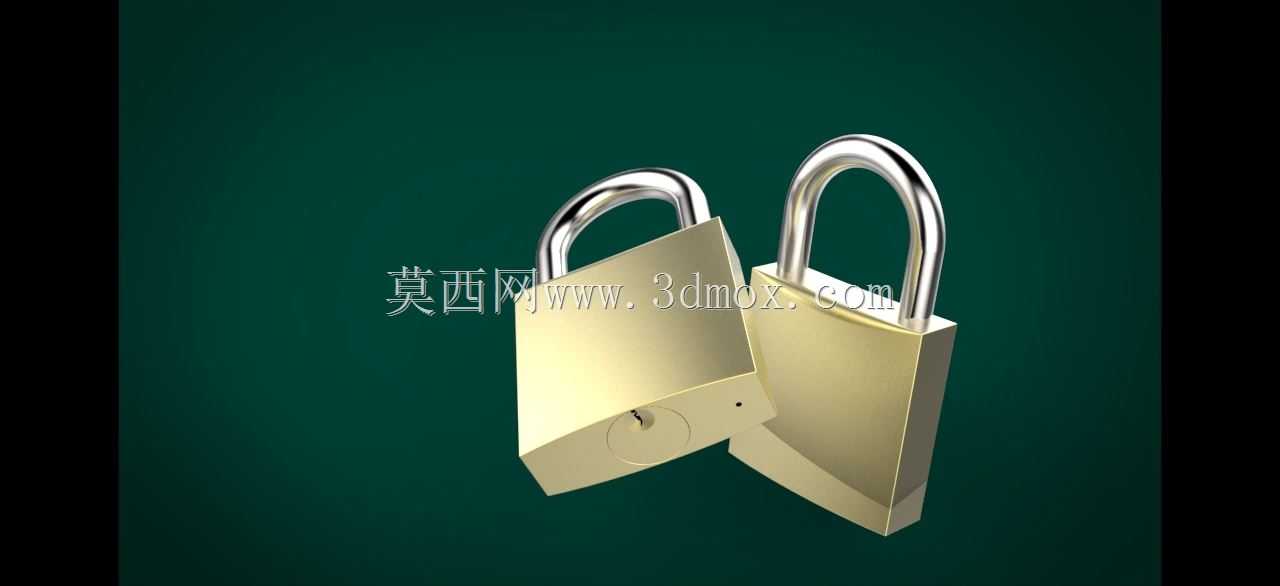

黄铜挂锁结构三维设计展示

　　日常场景里随处可见的挂锁，是民用安防、工业仓储领域应用极广的锁闭构件，小到私人储物柜、旅行箱包，大到厂区设备柜门、户外管线检修井、仓储货位栏，都能见到这类挂锁的使用身影。不同于内嵌式门锁需要提前在安装基体上预留嵌装槽位，挂锁的独立式结构不需要和被锁闭构件做预埋配合，只需要被锁物件预留对应直径的锁梁穿孔，就能完成锁闭作业，适配场景的灵活性远高于固定式锁具，这也是它能在跨场景安防领域长期占据主流应用份额的核心原因。

　　本次设计的挂锁采用黄铜材质作为锁体主体，锁梁选用硬化不锈钢材质，两种材质的搭配是经过实际使用场景反复验证的成熟选型：黄铜本身的自润滑特性可以让锁芯内部的弹子、锁舌滑动构件长期保持顺畅的动作状态，不容易出现锈蚀卡滞的问题，哪怕是在南方高湿梅雨环境、沿海盐雾区域的户外场景使用，也能维持数年的可靠动作寿命；不锈钢锁梁的抗剪切、抗扭强度远高于铜质构件，能抵御普通工具的暴力破坏，同时不锈钢表面的钝化层可以避免锁梁长期暴露在户外出现锈迹污染被锁物件的问题。

　　设计过程中首先敲定的是锁体的整体轮廓，没有采用传统方正的直角锁体造型，而是在锁体两个侧立面做了向内收的斜切过渡，这个造型调整并不是单纯为了外观美观，更多是从实际使用的人机交互角度出发：日常开合挂锁的时候，使用者手持锁体的位置刚好是斜切面的贴合位置，手指握持的时候不会被直角棱边硌压，长时间持握解锁、上锁的操作舒适度有明显提升，同时斜切面的结构可以让锁体在跌落的时候，冲击力顺着斜面分散传导，不会像直角锁体那样在边角位置出现应力集中导致的崩边、开裂问题。锁梁的设计采用了经典的长短脚不对称结构，长脚端和锁体内部做铰接限位，短脚端配合锁舌完成锁闭动作，这种结构可以避免开锁之后锁梁和锁体完全分离，有效减少日常使用过程中锁体、锁梁分离丢失的问题；锁梁的直径选型参考了通用五金配件的适配标准，刚好适配市面上绝大多数柜门搭扣、链条锁环、箱包扣具的穿孔尺寸，不需要使用者额外对被锁构件做扩孔改造就能直接适配使用。

　　锁芯部分的结构设计放在锁体正面的偏心位置，钥匙插入的导入口做了15度的倒角导向，哪怕是光线不好的夜间场景，使用者也能顺着倒角斜面快速把钥匙插入锁芯，不需要反复对位调整；锁芯内部的弹子排布采用错位排列设计，不同长度的铜质弹子配合弹簧做限位，非配套钥匙插入的时候会因为弹子错位无法带动锁芯旋转，能满足民用场景的基础防盗需求。锁体内部的锁舌采用楔形卡位结构，锁梁下压到位的时候，楔形面会被锁梁的环形卡槽挤压自动回缩，待锁梁完全下压到锁闭位置后，弹簧推动锁舌卡入卡槽完成锁止，整个上锁过程不需要额外操作钥匙，只需要按压锁梁就能完成闭锁，日常使用的操作效率很高。

　　安装边界的尺寸设定上，锁体整体宽度控制在40毫米，厚度20毫米，锁梁的内空净高度为25毫米，这个尺寸区间可以覆盖绝大多数日常使用的锁闭需求：既可以穿过两个叠放的搭扣片完成柜门锁闭，也可以穿过直径8毫米以下的防盗链环完成多物件连锁，同时整体重量控制在150克左右，不会因为过重给被锁的轻型构件带来额外的载荷负担。锁体表面做了抛光拉丝处理，没有多余的装饰纹路，平整的表面不容易积存灰尘和污渍，日常清洁只需要用干布擦拭就能维持表面整洁，适合在仓储、户外这类容易积灰的场景长期使用。

　　从结构可靠性的角度出发，设计过程中对锁梁和锁体的配合间隙做了严格控制，单边间隙控制在0.1毫米以内，既可以保证锁梁转动、上下滑动的动作顺畅，也不会因为间隙过大给暴力撬动留下受力空间；锁体的合缝位置采用错位止口结构，哪怕受到外力冲击，锁体的上下盖也不会出现错位开裂的问题，内部的锁芯、弹簧构件不会因为外力冲击直接暴露出来。针对户外使用的场景，锁芯位置预留了防水胶圈的安装槽位，胶圈装配完成后可以阻挡雨水、灰尘顺着钥匙孔进入锁体内部，避免内部弹子、弹簧因为积尘、进水出现锈蚀卡滞的问题，进一步提升了复杂环境下的使用可靠性。
