12V供电嵌入式电子地板门锁结构设计

　　在商用办公空间、洁净车间、数据机房以及高安保等级的仓储区域，地面嵌入式电控锁的应用场景一直存在特殊的选型痛点——常规侧装门锁无法适配地面翻板、活动地板盖板、地埋式检修口的锁闭需求，外露式锁具又容易被通行的推车、设备剐蹭损坏，同时还要兼顾低电压供电场景下的长期运行可靠性，这款12V电子地板门锁就是针对这类细分场景开发的专用锁闭部件。

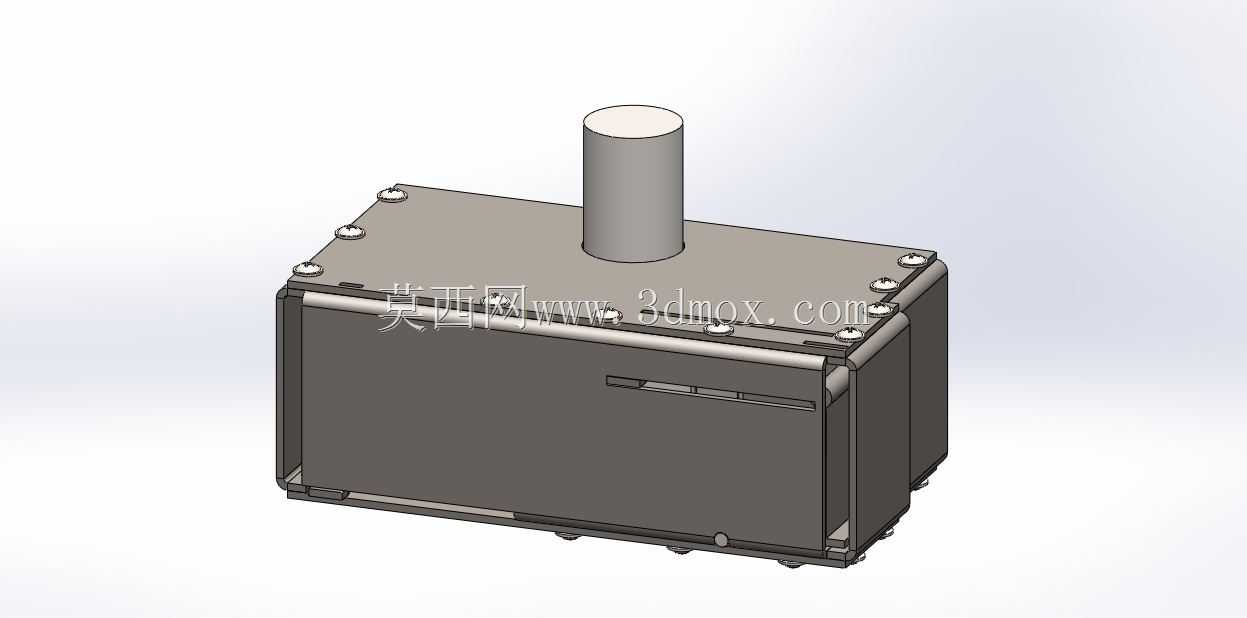

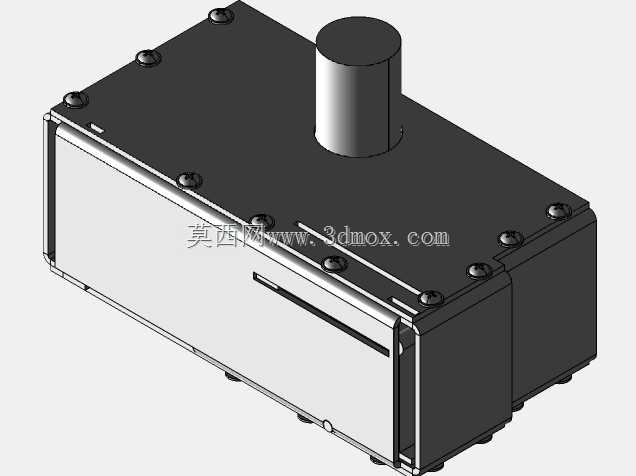

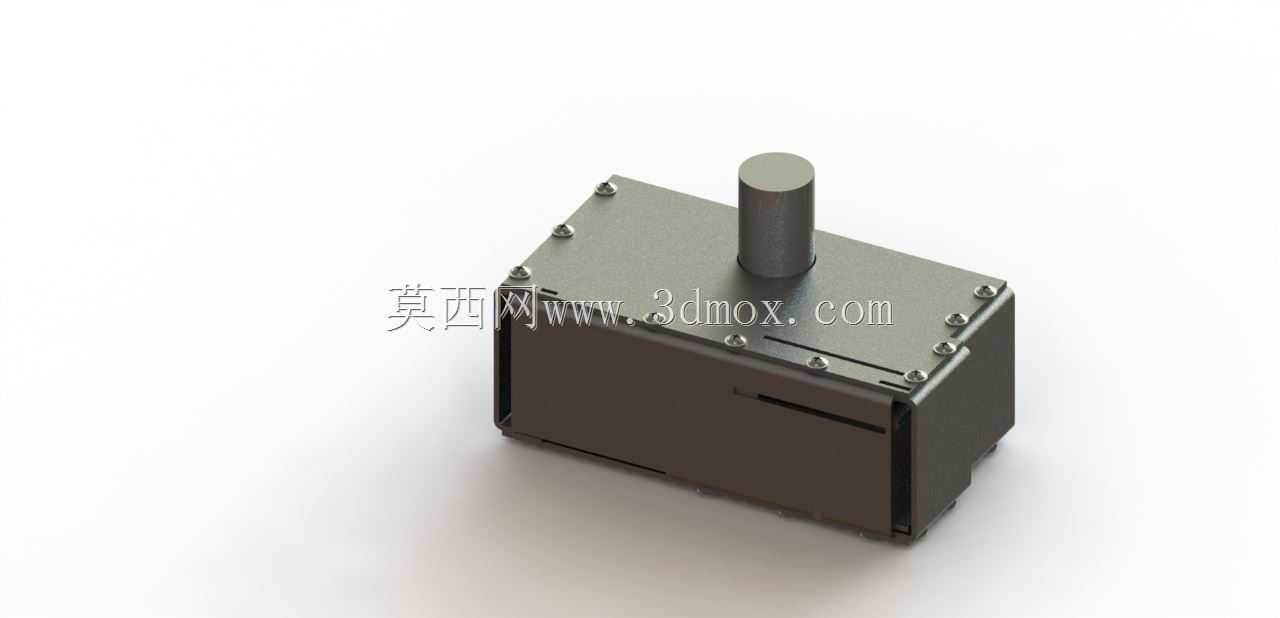

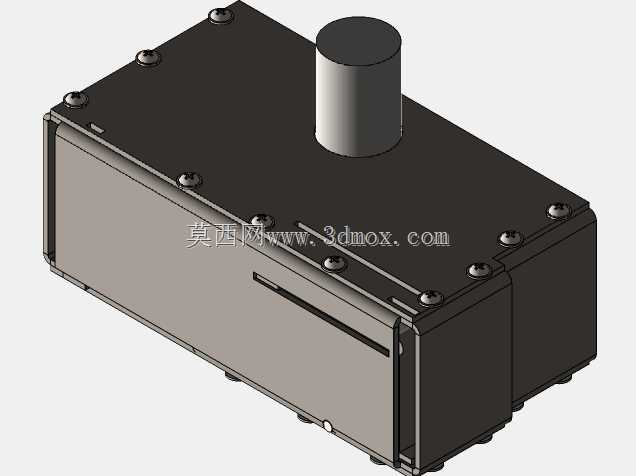

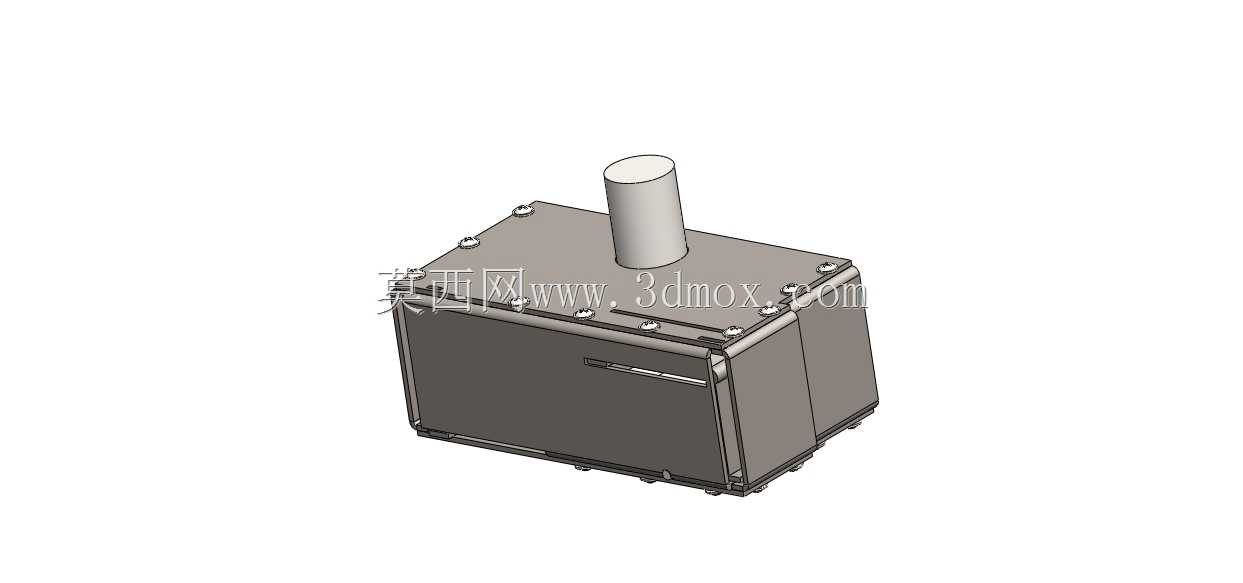

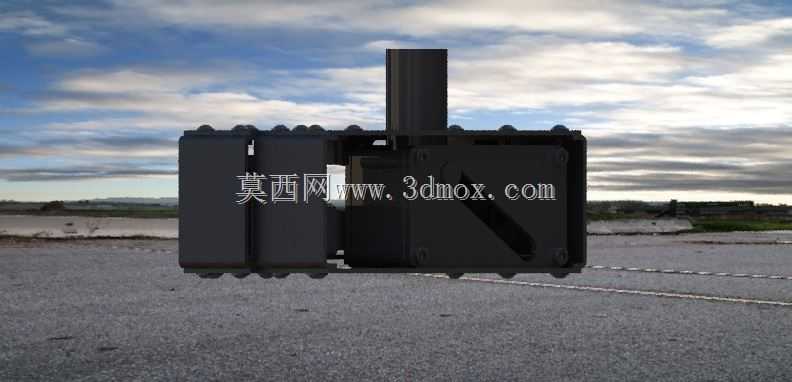

　　从实际使用逻辑来看，这款锁具的核心触发部件为顶部伸出的圆柱形锁舌，锁体整体采用方正的盒式结构，所有安装固定点位都布置在锁体上表面的法兰边区域，通过一圈均匀排布的紧固件实现锁体与安装基面的刚性连接，安装时仅需在对应地板或盖板位置开出与锁体轮廓匹配的嵌入式沉腔，将锁体整体嵌入腔体内后上表面与安装面保持齐平，不会突出地面形成通行障碍，也不会因外力踩踏、重物碾压造成锁体变形。锁体外壳采用弯折拼接的金属板材结构，接缝处做了贴合处理，能够阻挡日常清洁的水渍、地面浮尘进入锁体内部，适配地面安装场景下的复杂环境，避免杂物卡滞锁舌运动。

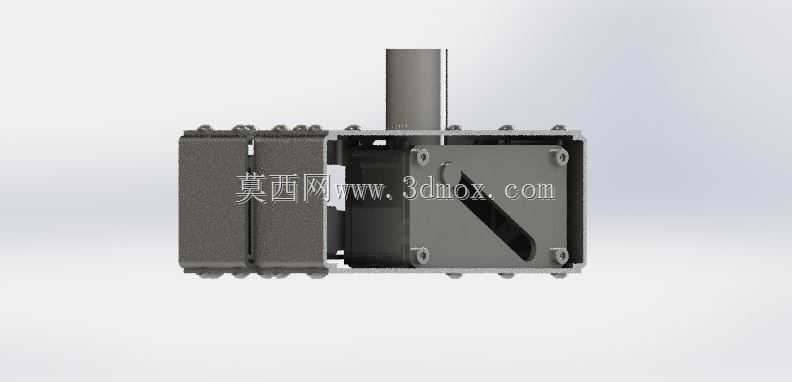

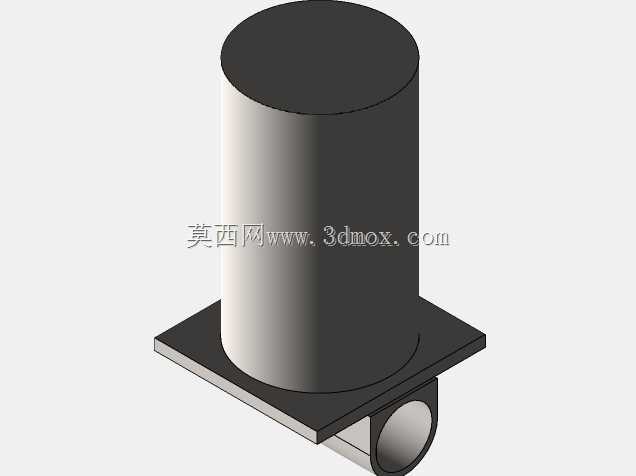

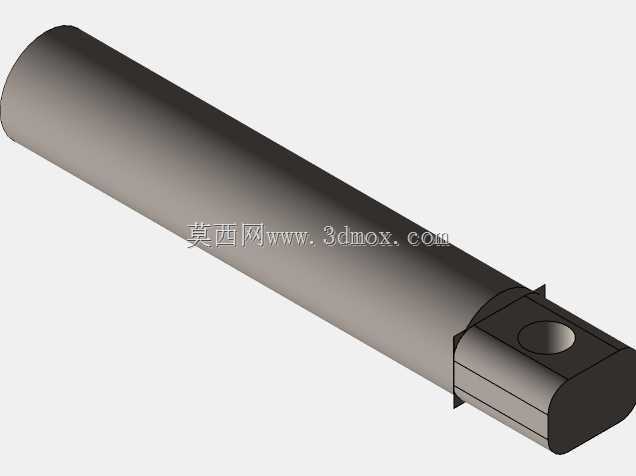

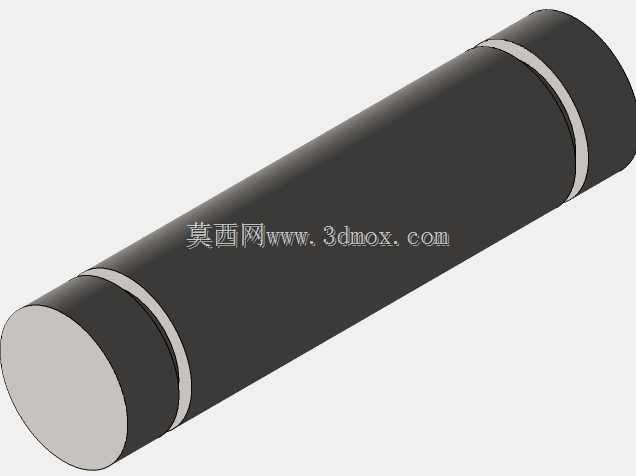

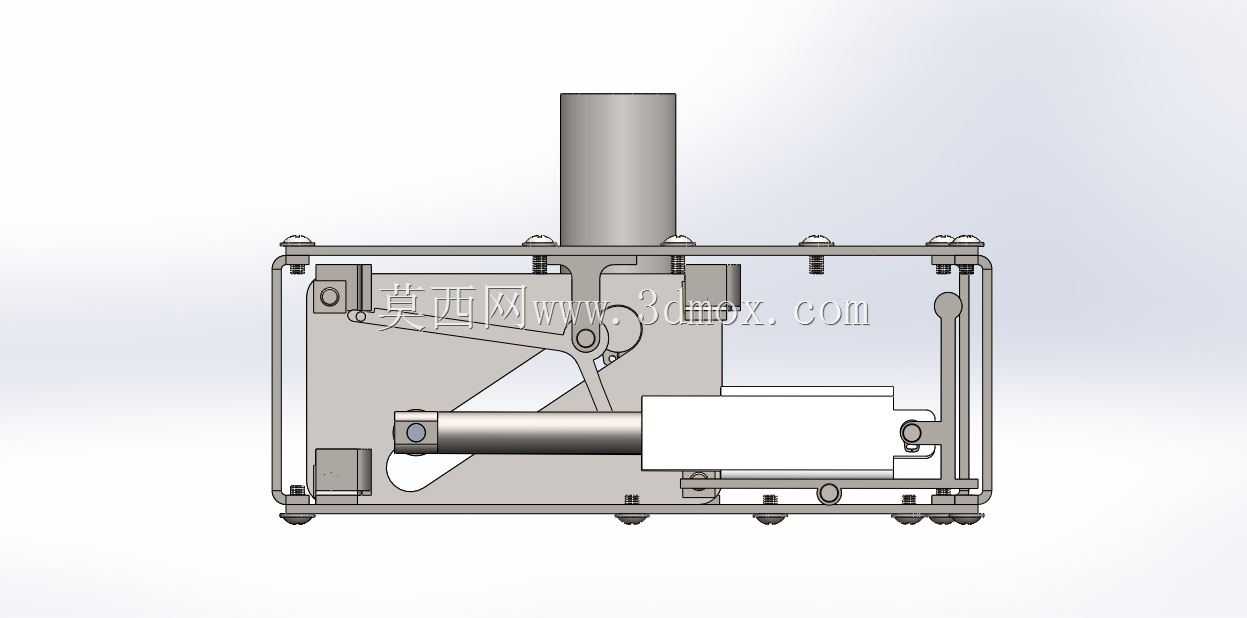

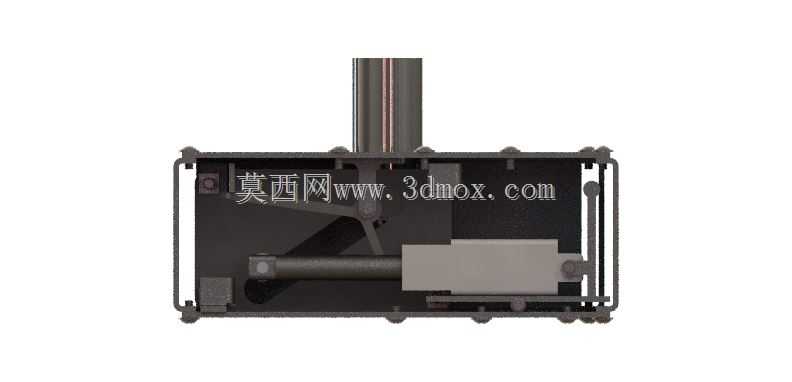

　　设计过程中首先要平衡的是锁舌的伸出长度与锁闭强度，锁舌采用圆柱形结构而非传统的楔形斜舌，是因为地板锁的锁闭配合件通常是固定在地面基层的锁孔座，圆柱形锁舌在承受垂直方向剪切力时的受力均匀性更好，不会出现斜舌受侧向力容易滑脱的问题，同时锁舌的运动行程做了针对性优化，既保证足够的啮合深度避免受振动意外脱开，又不会因行程过长导致锁体整体高度超标，无法适配常规架空地板的夹层厚度。锁体内部的驱动模块适配12V直流供电，能够直接对接常规门禁系统的低压供电回路，不需要额外增设电压转换模块，布线时可以和地面预埋的弱电管线同槽敷设，减少施工的布线成本。

　　考虑到现场安装的公差适配问题，锁体上表面的安装孔位预留了一定的调节余量，施工时即使基层开孔存在少量位置偏差，也可以通过安装孔的间隙微调锁体位置，保证锁舌与下方锁孔的同轴度，避免出现锁舌伸缩卡滞的问题。锁体的侧面预留了状态触发的微动开关安装位，锁舌伸出或缩回的位置可以触发开关输出通断信号，对接门禁系统的状态监测回路，运维人员可以在后台直接查看每个点位的锁闭状态，不需要现场逐一排查，对于大面积部署的智能门禁系统来说，这个细节设计能够大幅降低后期的运维工作量。

　　不同于常规门装电控锁需要考虑门扇的开合摆动间隙，地板锁的锁闭配合面是垂直方向的相对运动，因此锁舌的导向结构做了加长设计，锁舌伸出后整个受力段都有导向套支撑，即使受到较大的水平侧向冲击力，也不会出现锁舌弯曲变形的问题。锁体的外壳板材厚度经过选型验证，能够承受常规商用场景下重型推车碾压的载荷，不会出现壳体凹陷挤压内部传动结构的情况，同时金属外壳本身具备电磁屏蔽作用，不会对周边预埋的弱电信号线路造成干扰，也不会受外界电磁影响出现误触发解锁的问题。

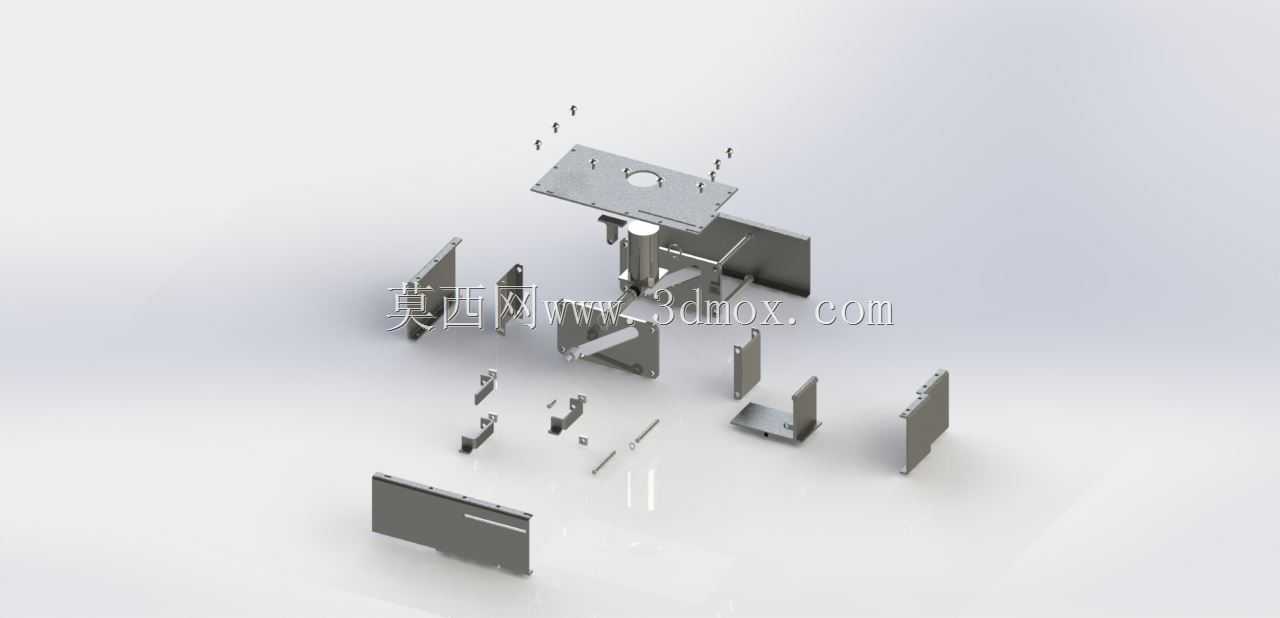

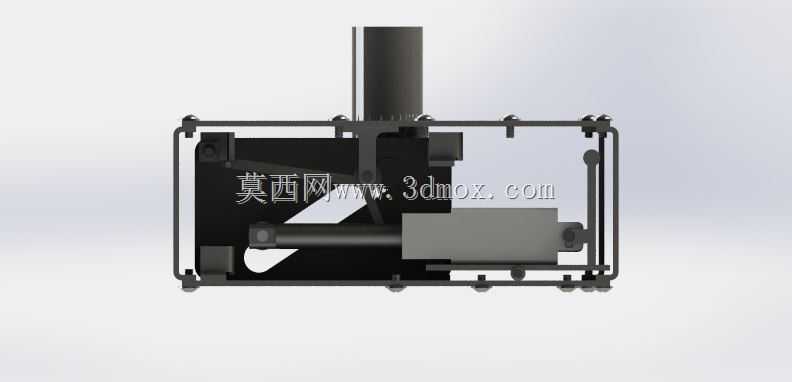

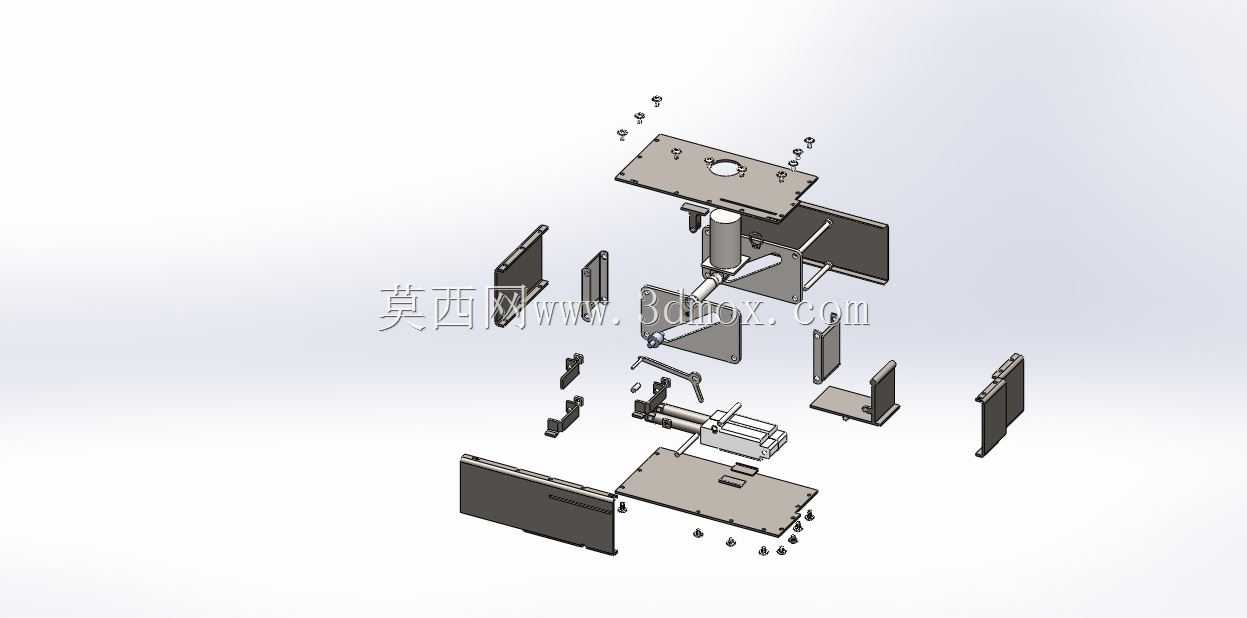

　　在结构装配逻辑上，整个锁体采用模块化设计，上盖与主体壳体通过紧固件连接，后期维护时不需要将整个锁体从安装腔中拆出，仅需拆下上盖的固定螺丝就可以对内部的驱动部件、传动结构进行检修更换，大幅降低后期的维护成本。锁体的边角位置都做了小圆弧过渡处理，嵌入安装时不会刮伤安装基面的装饰层，也避免安装过程中尖锐边角划伤施工人员。针对不同厚度的地板安装场景，锁体的法兰边厚度做了统一适配，不管是防静电地板、钢制盖板还是石材地面的检修口，都可以通过调整沉腔深度保证安装后表面齐平，不需要额外定制转接法兰。

　　从实际选型适配的角度，这款锁具可以覆盖绝大多数需要地面锁闭的场景，包括演播厅的活动舞台盖板、机房的走线地槽盖板、金融场所的金库地面检修口、商超的地埋式储物仓盖板等，相比传统的机械地锁，不需要人员弯腰手动开锁，通过门禁系统远程就可以完成解锁操作，同时锁体的外露面没有钥匙孔等易破坏结构，防撬性能相比传统机械地锁有明显提升。设计时还考虑了应急解锁的冗余结构，在锁体侧面预留了机械解锁的触发接口，当出现供电中断的特殊情况时，运维人员可以通过专用工具从侧边预留的操作位完成手动解锁，不会出现断电后锁死无法打开盖板的问题。
