一字型平口手动螺丝刀结构设计

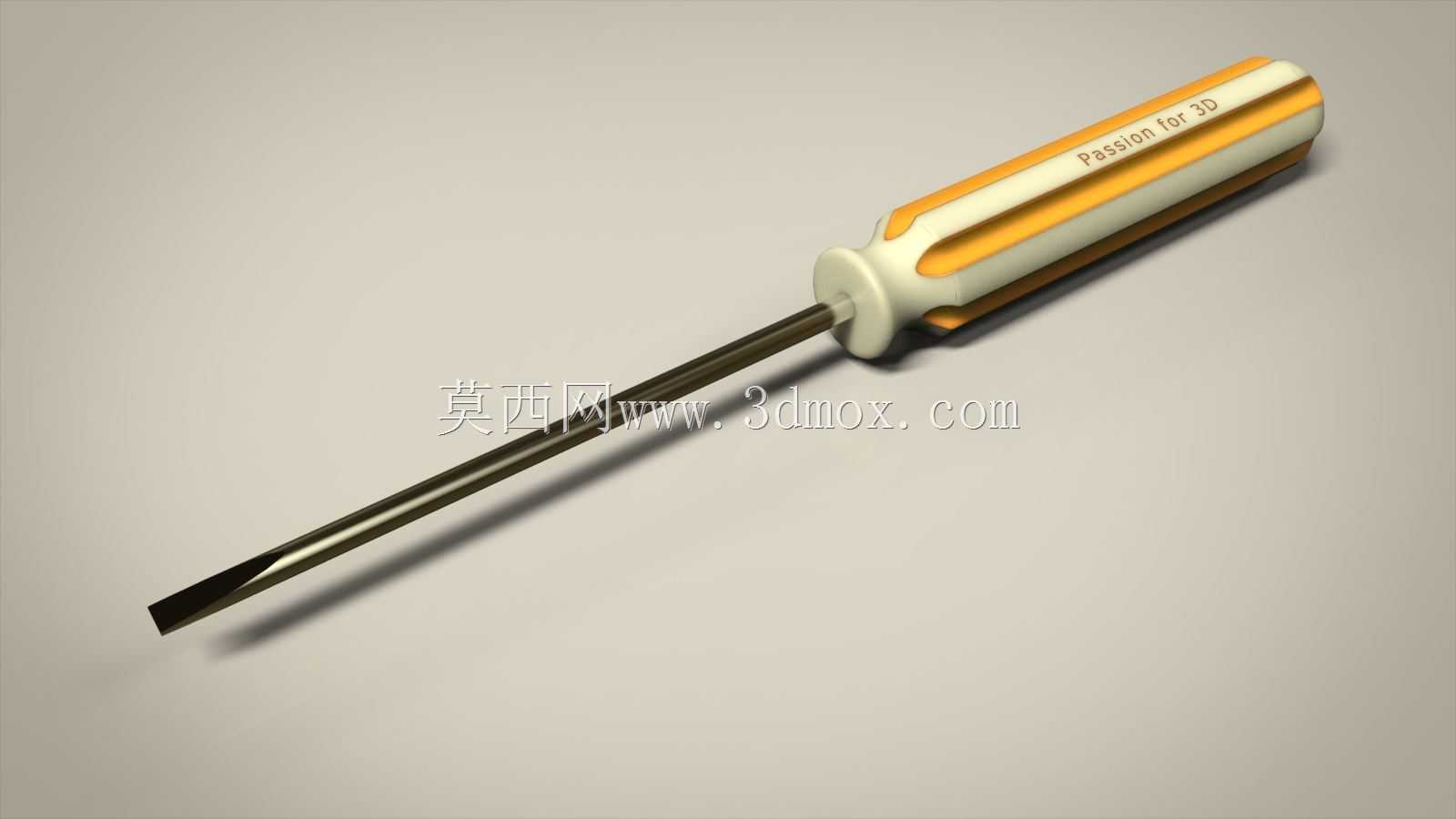

　　日常设备维保、产线装配、五金拆装场景里，一字槽紧固件的拆装作业始终离不开平口螺丝刀这类基础手动工具，这款平头螺丝刀的结构设计完全围绕手动施力的力矩传递、操作握持舒适度、作业耐用性几个核心维度展开，没有多余的装饰性结构，每一处造型都服务于实际使用需求。先从作业端的刀头部分说起，刀头采用平直一字成型结构，刃口厚度与宽度匹配常规M2到M6规格的一字槽螺钉，刃口做了微小的倒角处理，既可以顺利卡入螺钉槽口，也能减少长期使用时刃口崩边、卷刃的概率；刀杆部分采用等直径圆杆结构，表面做硬化处理，杆身长度控制在120mm左右，这个长度既可以覆盖大部分常规拆装场景的操作深度，也不会因为杆身过长导致施力时出现杆体弯曲、晃动的问题，

　　刀杆与手柄的连接位置做了埋入式嵌装结构，刀杆尾部延伸至手柄内部三分之二的长度，避免大扭矩施力时刀杆与手柄出现松脱、转位的情况。再看手柄部分的设计，手柄采用双色复合结构，主体为硬质工程塑料提供结构支撑，表面覆盖的软质防滑层贴合人手握持的指腹曲线，手柄整体做了三段式的凹凸造型，靠近刀杆的位置做了直径稍大的挡边结构，操作时可以防止手部向前滑动碰到金属工件，中间握持段做了符合人体工学的微弧收腰，表面的防滑凹槽刚好对应四指的握持位置，尾部做了圆弧收头，掌心抵靠时不会出现硌手的问题，手柄整体直径控制在30mm左右，长度100mm，成年人单手握持时可以完全包裹施力，最大可传递的手动扭矩可以达到4N·m，完全满足常规五金件、电器外壳、

　　小型机械部件的螺钉拆装需求。从安装边界和适配场景来看，这款螺丝刀的整体总长在220mm左右，最大外轮廓就是手柄的30mm直径，在狭窄空间作业时，只要操作间隙大于32mm就可以顺利伸入操作，刀头的一字厚度为0.8mm，宽度为6mm，适配槽宽0.8mm、槽深1.2mm以上的一字螺钉，不会出现刀头过厚卡不进槽、过薄容易拧坏槽口的问题。设计过程中也充分考虑了长期使用的疲劳问题，手柄的重心落在握持段的中心位置，手持操作时不会出现头重脚轻或者尾部坠手的情况，连续作业15分钟左右也不会有明显的手部酸胀感；刀杆表面的防锈处理可以适应车间、户外、家居等不同湿度的作业环境，不会因为短期受潮出现锈迹污染工件的情况。不同于精密仪表螺丝刀的细小结构，

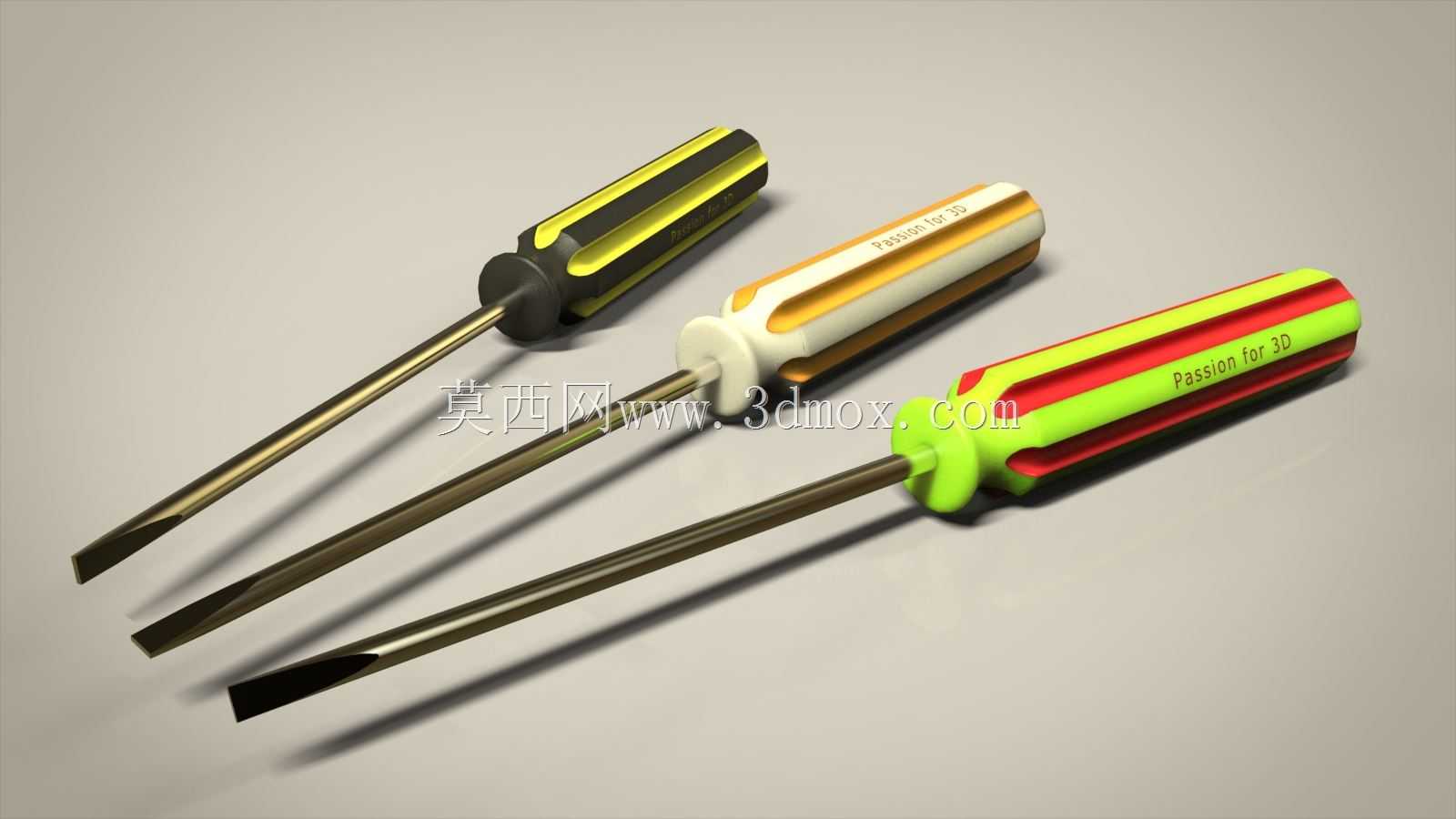

　　这款平头螺丝刀定位是通用型拆装工具，覆盖的作业场景包括家电拆装、家具装配、机械设备日常维保、五金件紧固等多个领域，刀头的平直结构除了拧动螺钉之外，也可以临时充当撬具辅助开启薄壳类工件，当然设计时也做了强度冗余，只要不是超出额定扭矩的暴力撬动，刀杆不会出现弯折变形的问题。很多新手在设计手动螺丝刀的时候容易过度追求造型的新奇，忽略了力矩传递和握持手感的核心需求，这款结构就回归了工具的本质属性，所有的曲面造型、尺寸设定都经过实际握持测试，既保证了外观的辨识度，也没有牺牲任何使用性能，比如手柄上的凹槽不是为了造型好看做的装饰，而是刚好对应握持时手指的放置位置，施力时手指可以自然卡在凹槽里，不需要刻意用力握紧就能传递足够的扭矩；刀杆与手柄连接位置的挡边，除了防滑手的作用，也可以在敲击手柄尾部辅助松动锈死螺钉的时候，承受轴向的冲击力，不会出现手柄开裂的问题。从三维建模的角度来看，这款模型的结构拆分清晰，刀杆、手柄嵌件、外层防滑套分别为独立的实体特征，建模时先完成刀杆的回转特征，再通过拉伸切除做出一字刀头，之后做刃口的倒角处理；手柄部分先通过回转做出主体轮廓，再通过扫掠做出表面的防滑凹槽，最后分割出软质防滑层的区域，整体特征没有冗余的几何元素，导出的实体可以直接用于后续的工程图生成、3D打印手板验证，也可以作为手动工具类产品的设计参考模板，调整刀头规格、手柄尺寸后就可以衍生出不同规格的平口螺丝刀系列产品。
