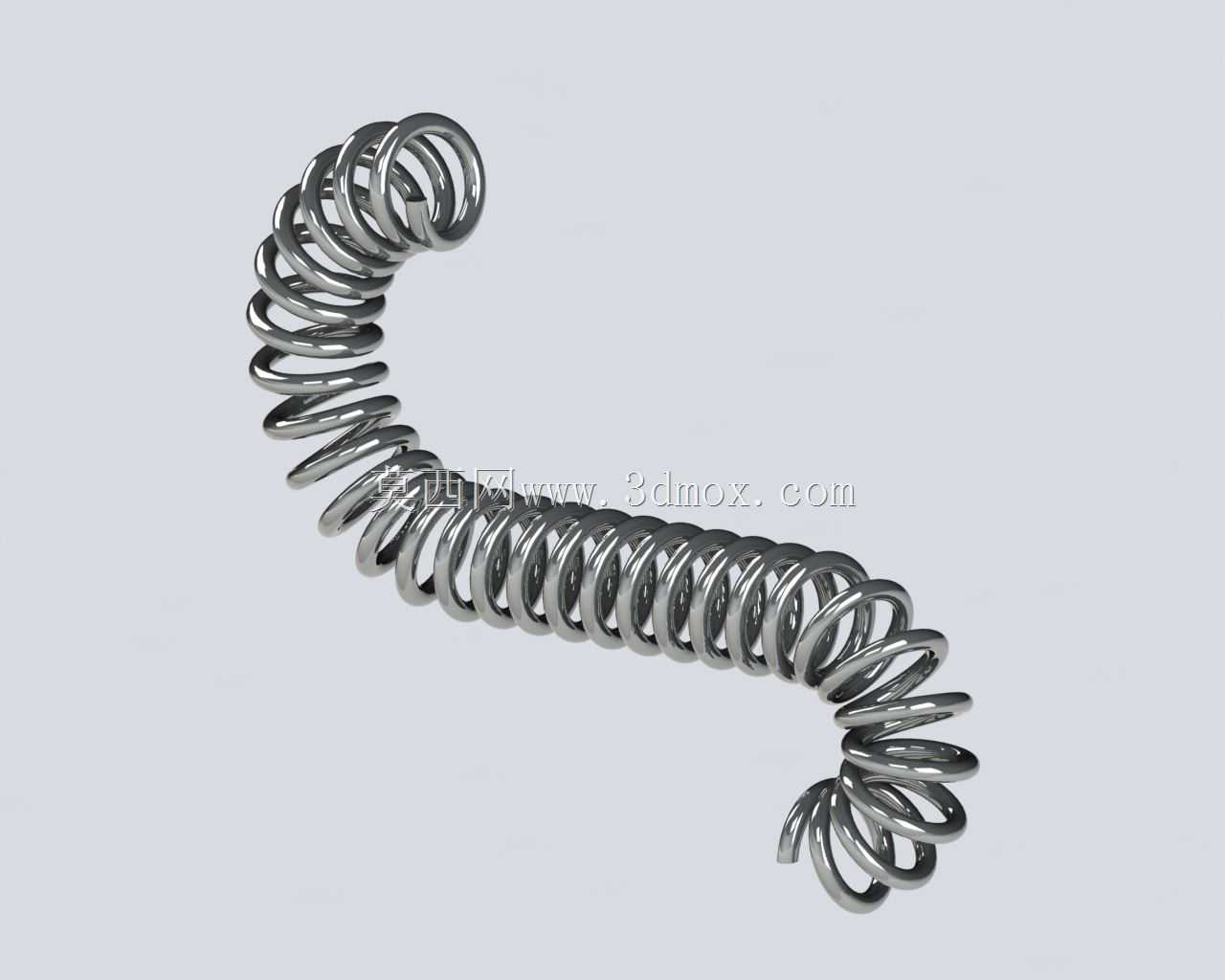

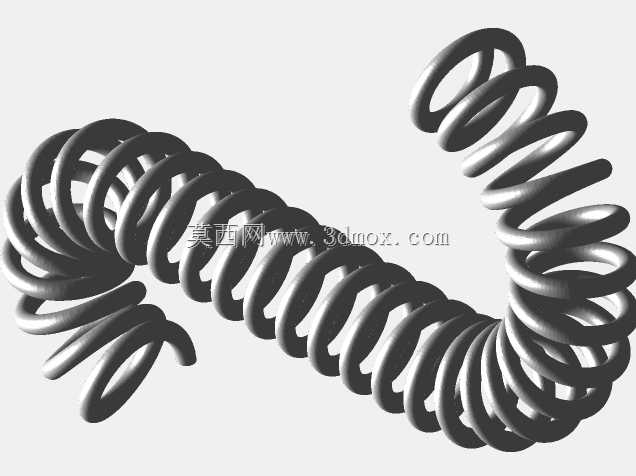

这类异形弯曲螺旋弹簧,和常规直线排布的圆柱螺旋弹簧不同,整体沿预设的弧形轨迹排布簧圈,主要用在安装空间存在弧形避让需求、施力方向需要随构件运动轨迹改变的机械结构中。在实际工程应用里,这类弹簧常出现在汽车座椅调节机构的锁止组件、园林修枝剪的手柄复位结构、小型断路器的脱扣触发机构、医疗器械的手持操作器械复位端,甚至部分折叠家具的铰接阻尼位置,解决常规直弹簧无法适配弧形安装路径、施力方向与构件运动方向存在夹角的问题。
从功能特性来看,该弹簧保留了圆柱螺旋压缩弹簧的基础弹性性能,簧圈采用等节距排布设计,两端各设置有3-4圈的并紧磨平端圈,保证两端受力面的贴合度,避免工作过程中出现偏载、卡滞问题。和直弹簧不同的是,其簧圈的中心轴线并非直线,而是根据安装空间的避让需求设计为连续光滑的弧形,弧度根据实际安装路径的曲率确定,在工作时,弹簧的压缩变形会沿弧形轴线均匀分布,不会出现局部簧圈挤压并死、应力集中超标的问题。在材料选择上,这类弹簧通常采用碳素弹簧钢丝或者65Mn弹簧钢冷卷成型,后续经过淬火回火处理达到要求的硬度与弹性极限,表面可根据使用场景做镀锌、发黑或者喷丸处理,提升抗疲劳性能与防锈能力。
设计这类弹簧的时候,首先要确认的是安装边界的空间约束:需要先测绘安装位置的弧形路径曲率半径,确认弹簧整体的外轮廓直径,避免弹簧在压缩变形过程中,簧圈外径胀大后与周边的壳体、铰接件发生运动干涉。其次要核算工作行程与载荷的匹配关系,弧形排布的弹簧刚度计算不能直接套用直圆柱弹簧的刚度公式,需要将弧形轴线拆分为多段微元直弹簧,通过积分方式核算整体刚度,同时要校核弧形段内侧簧圈的应力水平——因为弹簧受压时,弧形内侧的簧圈变形量会略大于外侧,若应力超过材料的许用切应力,会导致内侧簧圈提前出现疲劳断裂,因此设计时通常会将内侧簧圈的节距做微小的渐变调整,平衡内外侧的变形差。另外两端的并紧端需要根据安装面的角度做磨平处理,保证两端支撑面与相邻构件的贴合率不低于75%,避免工作时弹簧出现窜动、偏斜,导致弹力输出不稳定。
在安装尺寸的确认上,首先要明确弹簧的自由状态弧长,也就是沿弧形轴线测量的两端并紧圈端面的距离,这个尺寸需要匹配安装位的初始安装间隙,保证预压量符合设计要求;其次是簧圈的中径,这个参数直接决定了弹簧的刚度与外径尺寸,中径过小会导致弹簧卷制难度提升,应力集中系数增大,中径过大则会占用过多安装空间,需要结合载荷需求与空间约束平衡选择;还有两端支撑端的端面角度,需要和安装位的支撑面完全贴合,避免出现点接触导致的局部磨损与弹力偏移。在实际装配过程中,这类弹簧不需要额外的导向杆或者导向套,因为其弧形的外形本身就可以沿安装位的弧形槽定位,部分工况下会在安装槽内壁添加少量润滑脂,减少弹簧压缩过程中簧圈与槽壁的摩擦,避免磨损导致的弹力衰减。
从实际使用的工况适配来看,这类弹簧不适合大载荷、高频往复的重型工况,更多用在中小载荷、复位精度要求适中的轻载机构中,工作频率通常不超过1Hz,工作环境温度范围在-40℃到120℃之间,若需要在腐蚀环境下使用,则需要更换为304不锈钢弹簧钢丝制作,同时调整回火工艺参数保证弹性性能。在建模过程中,需要先绘制弧形的中心扫掠路径,再沿路径扫掠圆形的簧丝截面,同时通过螺旋线参数控制节距,两端的并紧圈需要单独设置节距为0,保证并紧效果,建模完成后需要做干涉检查,模拟弹簧压缩到工作极限位置时的外轮廓变化,确认不会与周边构件发生碰撞,同时通过有限元分析校核应力分布,确认最大切应力在材料许用范围内,避免设计缺陷导致的早期失效。
