SME16-LOP开口型长箱式直线滑动轴承

　　这款开口型长箱式直线轴承，是线性传动导向场景里非常常用的支撑类部件，日常在各类自动化输送线、点胶设备往复工位、小型检测设备平移轴组、包装机械的横移执行端都能见到它的身影，核心作用是为配套的圆柱光轴提供低摩擦的直线往复运动支撑，相比标准短款箱式轴承，加长的本体设计能提供更长的支撑接触跨度，在承受偏载力矩的时候表现更稳定，尤其适合悬臂式安装的轴端导向场景，能有效降低轴运行过程中的晃动量，提升运动平顺性。

　　从结构设计来看，这款轴承采用箱式铝制本体作为承载基座，本体上方预留了四个对称分布的安装沉孔，安装时可以直接通过螺栓从上方锁紧固定在设备安装板上，不需要额外设计夹持座，能大幅简化安装工位的结构设计，减少零件加工量。本体中间的开口设计是这类轴承的核心特征，这个开口一方面可以适配带支撑座的长光轴安装场景，当光轴整根铺设在铝型材支撑槽上时，开口结构可以避开支撑座的干涉，让滑块能顺畅沿着整根光轴全行程移动，不会因为支撑座的存在出现行程卡滞；另一方面，开口结构也预留了一定的间隙调整空间，当轴承内部的衬套出现长期磨损导致间隙变大时，可以通过微调本体安装的锁紧力度，适当收紧配合间隙，延长部件的整体使用寿命，不需要频繁更换整个滑块单元。

　　轴承内部的滑动摩擦副采用自润滑衬套结构，运行时不需要额外加装复杂的油路润滑系统，日常维护只需要定期在光轴表面涂抹少量润滑脂即可，能适配多数无尘车间、普通工业生产环境的使用要求，不会因为滴油造成产品或工位污染。从安装边界来看，这款轴承适配公称直径16mm的圆柱直线光轴，本体的整体长度比同内径的标准短款箱式轴承长出近一倍，对应的安装孔位间距也更大，设计安装板的时候需要注意核对孔位的中心距尺寸，避免出现孔位错位无法安装的问题；本体的整体宽度和高度尺寸和同内径标准箱式轴承保持一致，很多时候可以直接替换原有短款轴承来提升设备的导向稳定性，不需要修改周边的安装结构，替换适配成本很低。

　　在实际选型应用的时候，需要注意这类开口长轴承的额定负载特性，它的径向承载能力主要集中在垂直于开口方向的载荷区间，安装时要尽量让主承载方向避开开口正对的方向，避免负载直接作用在开口位置导致本体变形或者衬套异常磨损。如果是用在双轴平行导向的工位上，两根轴的平行度公差需要控制在合理范围内，一般建议每米长度的平行度偏差不超过0.1mm，否则会出现滑块运行卡滞、摩擦阻力骤增的问题，严重时还会导致衬套快速磨损、光轴表面拉伤。另外这类轴承不适合承受较大的扭转力矩，设计时要尽量让负载的作用线靠近轴承的中心轴线位置，减少偏载带来的额外应力。

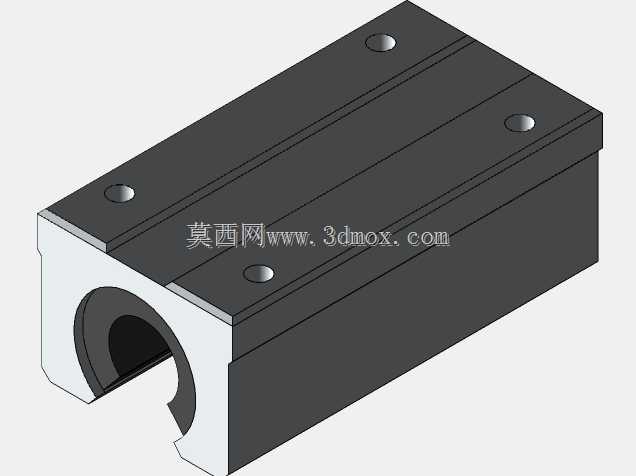

　　从建模细节来看，这个三维模型完整还原了轴承本体的外形轮廓、安装沉孔的尺寸深度、中间内孔的开口结构、端部的限位卡槽细节，在做设备整体装配设计的时候，可以直接导入模型进行干涉检查，核对安装空间是否足够，模拟滑块全行程移动时和周边部件的位置关系，避免实际加工组装时出现结构干涉问题。模型的外形尺寸完全按照实物的实际测绘尺寸制作，安装孔的位置、沉孔大小、内孔直径都和实物保持一致，能直接用于工程出图、装配模拟、BOM清单统计等设计环节，不需要再额外花时间测绘建模，能大幅缩短结构设计的周期。
