57机座2.0Nm混合式步进电机结构设计

　　做非标设备选型和结构校核快十年，57规格的步进电机是桌面级自动化设备里绕不开的动力元件，这次建模的2.0Nm规格机型，刚好覆盖了大部分中低负载点位传动的需求区间。先从实际落地的场景说，这类扭矩的57步进，最常出现在皮带输送线的主动辊驱动、小型点胶机的XYZ轴进给、桌面型雕刻机的主轴进给、包装设备的拉膜机构、3D打印设备的运动轴传动里，不像42机座的小扭矩机型只能带轻载负载，也不像86机座的大扭矩机型需要更大的安装空间、更高的驱动电流，2Nm这个扭矩档位刚好卡在中小负载传动的甜点位，搭配对应的细分驱动器，能在保证足够输出扭矩的前提下，把设备的整体安装尺寸控制在比较紧凑的范围。

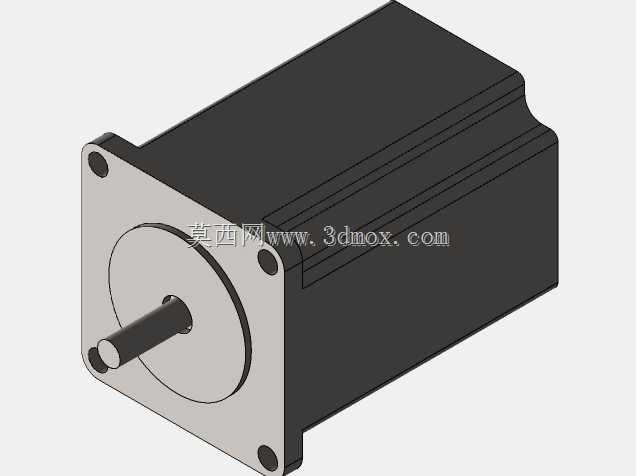

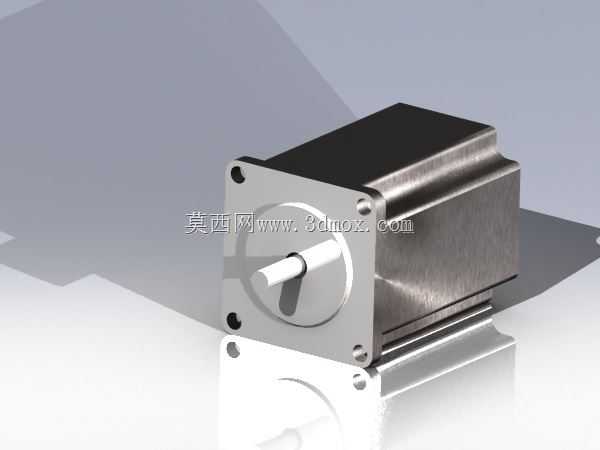

　　从设计思路上看，这个模型完全按照量产实物的结构逻辑搭建，机座采用方形切角的拉伸铝壳结构，端面的安装法兰直接和机壳一体加工基准，四个安装沉孔的位置度公差控制在0.02mm以内，保证和设备安装板贴合的时候不会出现别劲的情况，毕竟步进电机的安装同轴度如果超差，很容易导致输出轴轴承偏磨，长时间运行会出现异响、丢步甚至轴断裂的问题。输出轴采用单扁位结构，搭配联轴器或者同步轮的时候，紧定螺丝直接顶在扁位上，能避免传动过程中轴和连接件打滑，相比光轴靠摩擦力锁止的结构，这种设计在频繁正反转的工况下可靠性高很多，不需要额外打定位孔，装配的时候也更方便。

　　尺寸边界这块，模型严格按照实物的56.4×56.4×76mm外形尺寸搭建，法兰安装孔的中心距是标准的47mm，输出轴轴径8mm，伸出长度20mm，轴中心到机座底部的中心高28.2mm，这些尺寸都是选型安装时必须卡死的边界值。做设备结构设计的时候，电机安装位的沉孔深度要和机身长度匹配，预留出后端编码器或者阻尼器的安装空间，输出轴和负载的连接要优先选用弹性联轴器，抵消安装时的微小同轴度误差，避免径向力直接作用在电机的前轴承上。机身表面的轴向散热筋结构不是装饰，步进电机在低速大扭矩运行的时候温升很明显，这些筋条能增加和空气的接触面积，把绕组的热量更快散出去，长时间运行的时候外壳温度能控制在合理区间，不会因为过热导致扭矩衰减或者绕组绝缘老化。

　　从功能特性上看，2Nm的保持扭矩足够带动10kg以内的直线运动负载，搭配16细分的驱动器，步距角能细分到0.1125度，运行的时候不会出现明显的低频振动，在低速进给的场景下能保证运动平稳性。电机的前后端都采用深沟球轴承支撑，相比含油轴承的结构，能承受一定的径向负载，适合带同步轮、齿轮这类有径向力的传动场景，额定转速区间在0-600rpm，这个区间内扭矩输出最平稳，超过1000rpm之后扭矩会快速下降，所以选型的时候要把负载的运行转速控制在合理区间，不要盲目选高转速运行，不然很容易出现丢步、带不动负载的情况。

　　建模的时候特意把内部的定子、转子、绕组的占位结构都做了简化处理，保留了外部所有的安装特征、接线盒位置、安装孔位的细节，结构工程师做设备布局的时候，可以直接把这个模型导入装配体，不用再反复核对安装尺寸，能减少选型阶段的尺寸校核工作量。要注意的是，这类步进电机的尾部出线方向是可以根据安装需求调整的，建模的时候保留了尾部端盖的旋转自由度，实际装配的时候可以根据设备内部的走线方向调整出线位置，避免线缆和周围的运动部件发生干涉。另外安装法兰的端面和输出轴的垂直度是关键形位公差，设计安装板的时候，和电机贴合的面平面度要控制在0.05mm以内，不然锁紧安装螺丝之后，机壳会发生形变，挤压内部的定子转子，导致运行阻力变大，温升异常。

　　在实际项目里用这个规格的电机，还要注意和驱动器的参数匹配，电流设置要和电机的额定电流对应，不要把电流调得过大，不然会导致电机过热，也不要太小导致输出扭矩不足。如果是垂直安装的场景，要注意电机抱闸的选配，不过2Nm这个规格的57步进，大部分场景下靠自身的保持扭矩就能锁住垂直负载，除非负载惯性特别大，才需要额外加抱闸机构。做传动校核的时候，要把传动效率算进去，同步带传动的效率大概在0.9左右，丝杠传动的效率在0.8-0.9之间，算下来实际能输出的有效扭矩要留1.5-2倍的安全系数，避免设备运行的时候出现堵转、丢步的问题。
