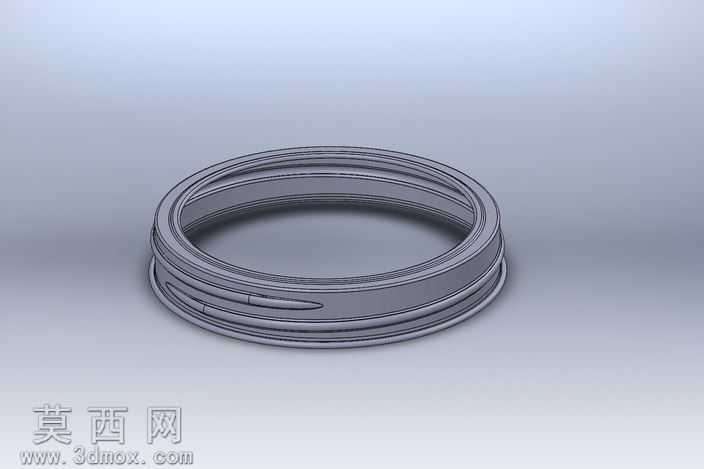

标准球广口瓶密封环三维结构设计

本作品为适配标准球广口瓶的密封环三维建模作品，建模过程依托三维参数化设计逻辑完成，首先针对广口瓶瓶口的配合尺寸进行精准测算，确定密封环的内径、外径、截面厚度等核心参数，保证构件与瓶口的配合公差控制在合理区间，满足密封装配的使用需求。建模阶段采用旋转凸台作为基础特征，先绘制密封环的轴向截面草图，对截面的多层凸棱结构进行精准勾勒，每一层凸棱的倒角、圆角都按照密封接触的力学要求做参数化设定，避免尖锐棱角造成的装配磨损，同时提升接触密封的贴合度。完成基础旋转特征后，针对环体表面的闭合式线体结构做扫描特征处理，先绘制贴合环体外壁的3D引导路径，再匹配对应截面轮廓完成扫描切除与凸台添加，还原密封环表面的定位线结构，保证环体安装时的对位准确性。材质渲染阶段选用哑光深灰色硬质橡塑材质，调整材质的粗糙度、反光度参数，模拟工业密封件常用的耐磨损橡塑质感，渲染时采用柔和的侧上方打光，清晰呈现环体多层环形结构的层次关系，以及表面线体结构的细节特征，避免光影过强造成的结构细节丢失。结构设计上，该密封环采用多层环形凸棱的结构形式，相邻凸棱之间形成环形缓冲槽，装配时凸棱受挤压产生微量弹性形变，填充瓶口与瓶盖之间的装配间隙，多层凸棱形成多道密封防线，提升整体密封性能；环体整体为对称回转结构，无多余异形突出结构，既方便模具开模生产，也能保证装配时的受力均匀，避免局部应力集中造成的密封件过早老化失效。设计过程中充分考虑密封件的实际使用场景，对环体的壁厚做均匀化处理，保证环体各个位置的弹性形变能力一致，同时对所有棱边做圆角过渡处理，避免装配过程中刮伤瓶口或瓶盖的配合面，也减少密封件自身的应力开裂风险。
