自行车专用扭转复位弹簧三维设计

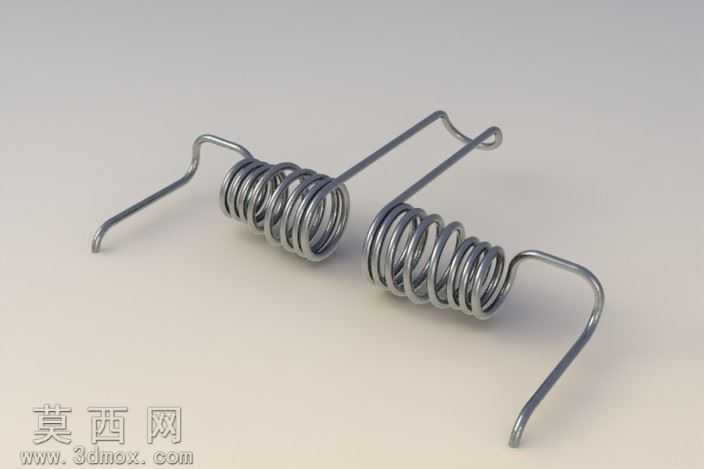

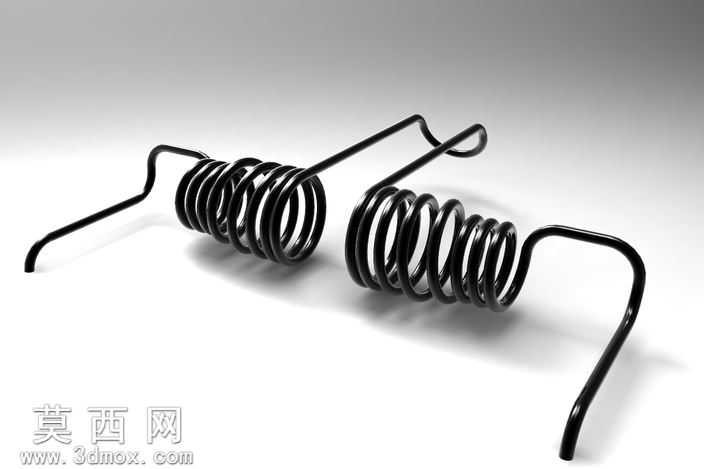

本作品为自行车配套使用的双体扭转弹簧三维建模成果，建模过程依托SolidWorks平台完成，整体采用参数化建模思路，先通过螺旋线命令生成弹簧主体的螺旋路径，结合扫描特征完成弹簧圈体的实体构建，再通过3D草图绘制两端伸出的扭臂轮廓，使用扫描、折弯等特征完成扭臂的成型，最后对两个独立弹簧单元的连接部位进行合并处理，保证整体结构的连贯性与尺寸精度。建模过程中严格参照自行车弹簧的实际使用工况设定参数，弹簧线径、圈数、中径以及扭臂的长度、弯折角度均匹配自行车对应安装部位的尺寸要求，扭臂末端的弯折弧度经过反复调整，确保安装时能够顺利卡入对应卡槽，不会出现干涉问题。材质设置阶段选用弹簧钢材质参数，在渲染环节调整金属材质的反光度、粗糙度参数，还原弹簧钢经过表面处理后的银亮金属质感，同时添加柔和的环境光与定向光源，突出弹簧圈体之间的间隙结构与扭臂的弯折形态，渲染出的效果能够清晰展现弹簧的整体结构与细节特征。结构设计上采用双弹簧并联的形式，相比单体扭转弹簧能够提供更均衡的复位弹力，两个弹簧的旋向经过合理匹配，受力时能够同步产生形变，避免出现单侧受力不均导致的扭臂变形问题，扭臂的过渡位置均做了圆角处理，减少应力集中的风险，提升弹簧的使用寿命。建模过程中对弹簧的工作行程进行了模拟验证，确认在最大压缩扭转角度下，弹簧圈体之间不会发生碰圈现象，扭臂的形变处于弹簧钢的弹性形变范围内，能够满足自行车部件频繁复位的使用需求，整体模型结构完整，细节还原度高，可直接用于装配验证、结构优化以及生产加工前的参数确认。
