汽车用交流发电机结构三维设计模型

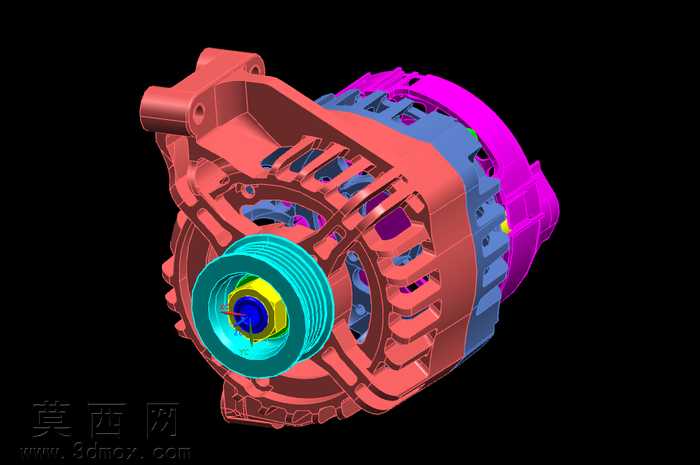

本模型为车用交流发电机的全结构三维建模成果，建模过程严格遵循车用发电机的实际生产尺寸与装配逻辑，完整还原了该类发电装置的全部核心组成部件。模型首先搭建了前端盖与后端盖的壳体结构，前端盖采用带多道加强筋的红色壳体设计，表面预留了通风散热槽与安装定位孔，精准还原了铸铝端盖的结构特征，建模时对端盖的安装凸台、轴承位沉孔、皮带轮避让腔都做了精细化的曲面处理，保证结构尺寸与实物一致。前端的皮带轮总成采用分层结构建模，带轮的多楔带槽做了等距阵列处理，轮体中心的锁紧螺母、轴套、防尘盖都按实际装配顺序完成配合建模，带轮与前端盖之间的风扇叶片也做了等角度圆周阵列，还原了离心式散热风扇的叶片倾角与曲面形态。模型中部的定子总成与转子总成做了分色区分，定子铁芯的硅钢片叠压结构通过环形阵列的齿槽特征还原，绕组部分做了简化但保留了端部的排布形态；转子的爪极结构做了对称曲面建模，精准还原了爪极的磁极形状与装配间隙，滑环、碳刷架等内部构件也按实际位置完成布局。后端盖采用紫色壳体设计，同样预留了通风槽与整流器、电压调节器的安装位，后端的接线柱、防护盖等附属部件也都完整呈现。渲染阶段采用实体材质区分不同部件，金属壳体赋予铸铝哑光材质，皮带轮赋予金属镀锌质感，绕组部分赋予绝缘漆包线材质，轴承部位赋予金属光泽材质，通过不同色彩与材质质感清晰区分各个功能部件，直观展现发电机的内部装配关系与外部结构特征。建模过程中充分考虑了车用发电机的散热需求、安装定位逻辑、传动配合关系，所有部件的装配间隙都符合实际工程设计要求，既可以作为机电类专业的教学演示模型，也可以用于汽车电气系统的结构展示、原理讲解，帮助使用者清晰理解交流发电机从动力输入到电能输出的完整结构逻辑，直观认识前端传动、中部电磁转换、后端整流调压的各部分功能分区。
