电机驱动离心风机装配结构三维设计

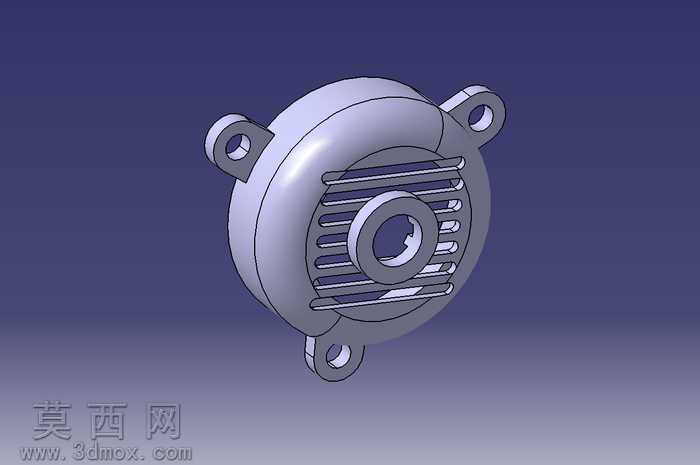

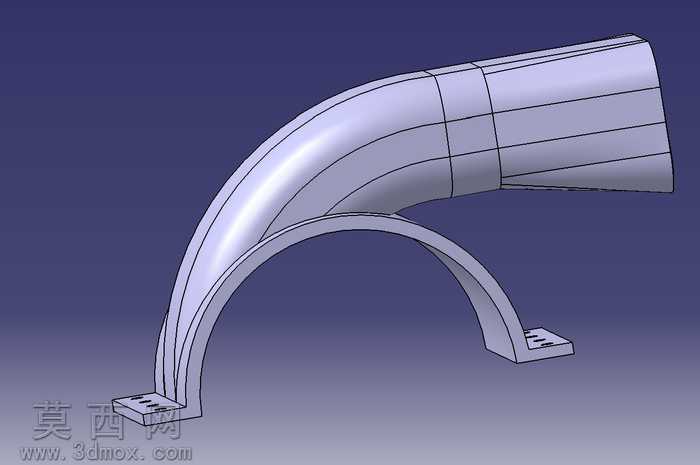

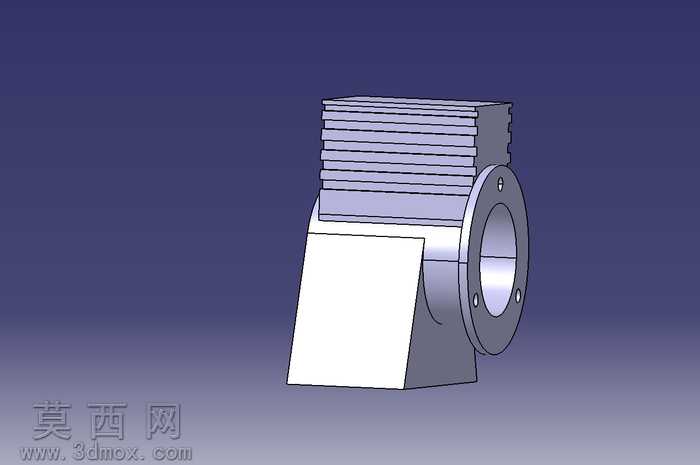

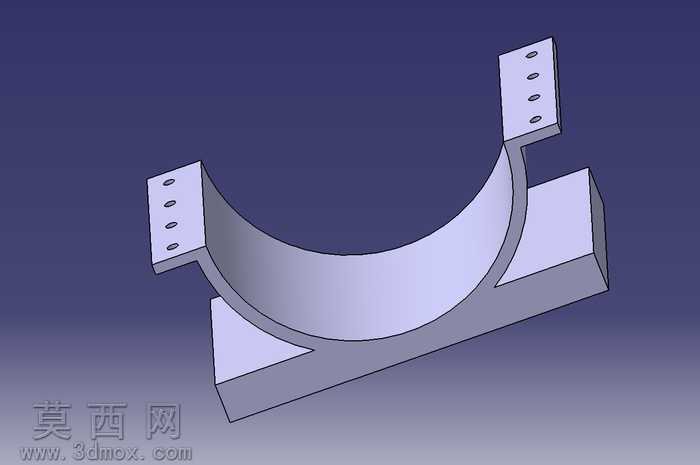

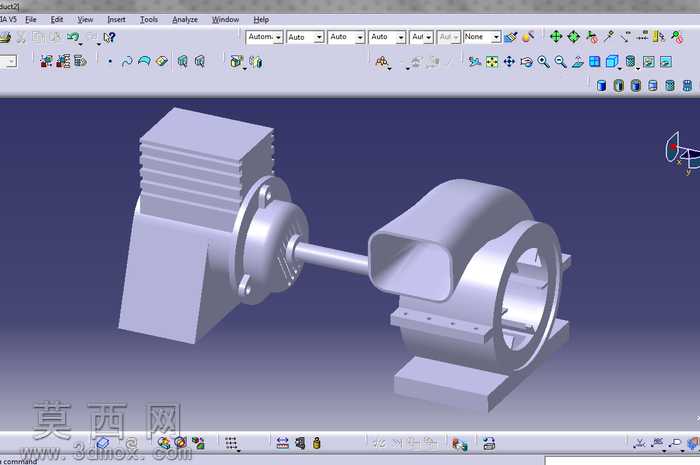

本作品为电机与风机组合的成套传动装配三维模型，整体采用CATIA软件完成全参数化建模，建模过程严格遵循机械装配的设计逻辑，先完成各独立零部件的实体建模，再按照实际装配约束完成整体组装，确保各部件的配合关系完全符合真实机械的装配要求。模型中电机部分还原了散热鳍片式机壳、端盖连接法兰、输出传动轴的完整结构，散热鳍片采用等距阵列特征生成，每一片鳍片的厚度、间距都参考通用工业电机的散热设计参数，保证结构的合理性；风机部分还原了蜗壳式风室、方形出风口、安装底座的结构，蜗壳曲面采用多截面曲面命令生成，顺滑过渡的流道曲面贴合离心风机的气动设计要求，风轮安装位与电机输出轴采用同轴心约束，还原了电机直驱风机的传动形式。建模过程中对金属材质的表现做了针对性设置，所有机壳、轴类、底座部件均赋予哑光铸铝材质，通过调整材质的粗糙度、反光度参数，还原工业铸件的真实质感，没有添加多余的装饰性材质，保证模型的工业实用性。结构设计上，电机与风机通过传动轴直连，省略了冗余的中间传动部件，既还原了小型直驱风机组的紧凑结构特点，也清晰展示了动力从电机输出到风轮的完整传递路径，各部件的连接法兰、安装孔位都做了精准的位置约束，可直接用于装配干涉检查、结构原理演示等场景。整体模型没有做夸张的艺术化渲染，保留了三维建模环境下的原生显示效果，结构层级清晰，零部件的特征树逻辑分明，可直接用于后续的工程图导出、结构优化修改，也可作为排风设备类机械设计的参考素材，帮助设计者快速理解直驱式电机风机组的结构组成与装配关系。
