电动汽车用短路刷升降结构装置

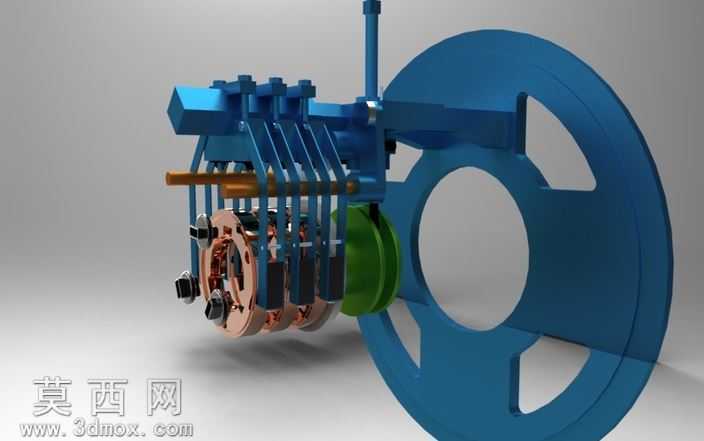

本装置为电动汽车配套的短路刷升降结构，采用三维参数化建模完成整体设计，建模过程中先对核心功能部件进行拆分建模，依次完成大尺寸轮式支撑基体、多组并排刷架组件、导电接触刷体、绝缘隔层、升降驱动杆件、限位导向结构的独立建模，再按照装配约束关系完成整体装配，确保各部件运动行程无干涉、装配公差符合电气部件设计要求。渲染阶段采用金属材质与工程塑料材质分层赋予，蓝色支撑轮架采用哑光喷塑金属材质，还原工业部件的表面质感，刷体接触端采用紫铜导电材质，设置合适的金属反射率与粗糙度参数，绝缘隔层采用绿色硬质工程塑料材质，升降导杆采用抛光金属材质，通过三点布光搭建渲染场景，主光源从侧上方投射突出结构轮廓，补光弱化部件暗部阴影，环境光模拟工业车间的漫反射效果，最终渲染图清晰呈现各部件的装配关系与材质差异。结构设计上，轮式基体作为承载主体预留多组刷架安装位，每组刷架配置独立的弹性压紧结构，确保短路刷与导电环的接触压力稳定，升降驱动杆件通过直线导向结构带动整排刷架完成抬升与下压动作，实现电路的通断切换，绝缘隔层设置在相邻导电部件之间，避免爬电与短路风险，各连接部位采用标准化紧固件设计，便于后期装配与维护。设计思路围绕电动汽车电气系统的工况需求展开，兼顾结构可靠性、动作稳定性与装配便捷性，建模过程中对运动行程进行模拟验证，确保升降动作顺畅无卡滞，导电接触部位的接触面积满足额定电流的导通要求，整体结构紧凑，可适配对应规格的电机导电端安装需求。
