卧式槽型面包搅拌混合设备三维设计

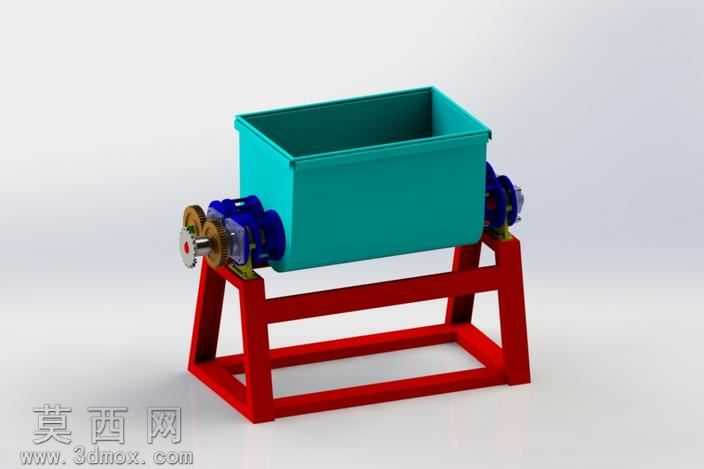

本作品为卧式槽型搅拌混合设备的三维建模设计，整体采用SolidWorks完成全参数化建模，各零部件均按照实际生产装配逻辑完成配合约束，可直接用于装配干涉检查与工程图导出。建模过程中首先搭建设备的整体框架，底部支撑机架采用矩形截面型材搭建，通过焊接装配逻辑完成各杆件的定位约束，机架底部设置平稳的支撑脚结构，保证设备运行时的结构稳定性，机架表面赋予红色哑光金属漆材质，还原工业设备的真实涂装质感。中部的搅拌料槽采用敞口式长方体槽型结构，槽体边角做圆弧过渡处理，避免物料残留，槽体赋予青绿色哑光工程塑料材质，模拟食品级接触部件的常用外观，料槽与两侧的传动端盖采用密封配合结构，保证搅拌过程中物料不会从转轴连接处泄漏。两侧的传动机构包含齿轮减速组件、轴承支撑座与端盖结构，齿轮部分按照标准渐开线齿形完成参数化建模，啮合关系完全符合机械传动设计要求，传动部件分别赋予蓝色工程塑料、黄铜金属、银色不锈钢材质，区分不同功能的零部件，还原真实设备的材质区分逻辑。渲染阶段采用工作室均匀布光，添加柔和的环境反射效果，清晰展现各部件的结构层次与材质质感，整体模型结构完整，各转动部件均设置了合理的运动约束，可用于模拟搅拌作业的运行状态。设计思路围绕食品加工场景中小批量物料混合搅拌的需求，采用卧式双端传动的结构，保证槽内物料搅拌均匀，敞口设计方便投料与清理，机架高度符合人工操作的 ergonomic 要求，整体结构紧凑，传动布局合理，既满足功能需求也兼顾了设备的外观协调性，可作为食品加工设备设计、机械原理教学的参考模型。
