剪叉式液压升降作业平台结构设计

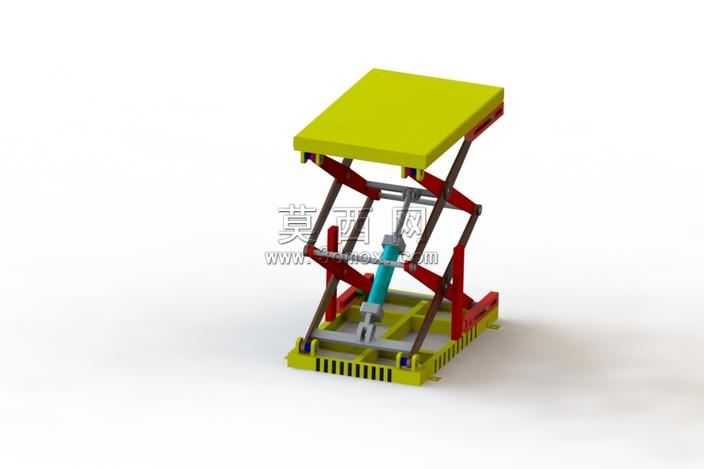

本作品为剪叉式液压升降平台三维建模设计，整体采用对称式剪叉支撑结构，通过三维建模软件完成全参数化零件绘制与整机装配，还原了设备的真实运动逻辑与结构细节。建模过程中首先完成底座、顶部承载平台、多组交叉剪叉臂、液压驱动缸、底部铰接支座、顶部连接滑块等核心零件的独立建模，对剪叉臂的铰接孔位、销轴配合间隙、液压缸的安装铰接点都做了精准的尺寸约束，保证后续装配后运动仿真无干涉。材质渲染阶段，底座与剪叉臂采用哑光金属红的喷涂钢材材质，还原工业设备的漆面质感，顶部承载平台使用亮黄色警示涂装材质，符合工业作业平台的安全配色规范，液压驱动缸做了金属银与青蓝色缸体的分色处理，铰接销轴、底部格栅结构都赋予了金属哑光质感，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上采用双层剪叉交叉支撑结构，通过中部的液压油缸提供顶升动力，剪叉臂两端分别与底座、顶部平台铰接，一端为固定铰接点，另一端为可沿滑槽滑动的活动铰接点，在液压杆伸缩时带动剪叉臂开合，实现顶部平台的平稳垂直升降，底部底座设置了格栅式减重结构，同时预留了安装固定孔位，保证设备放置与安装的稳定性，设计额定最大负荷为1.2吨，在结构建模时对剪叉臂的受力支撑角度、铰接点的受力分布都做了适配性的结构优化，保证升降过程中平台的承载稳定性与结构强度，整体装配完成后可通过运动仿真验证升降全行程的动作流畅度，排查结构干涉问题，完整还原了剪叉式液压升降设备的工作原理与结构组成。
