可移动带挡边倾斜式废料输送设备

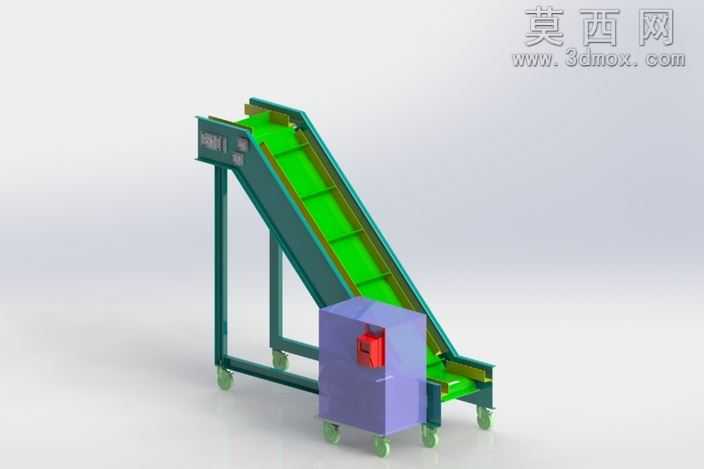

本作品为针对散状、块状废料输送场景设计的倾斜式输送设备三维模型，建模阶段采用参数化特征建模思路，先完成整体机架的框架搭建，依据废料输送的常规倾角、输送高度需求确定机架倾斜角度与整体尺寸，机架采用方管型材拼接结构，建模时还原了型材的壁厚、拼接处的连接位细节，底部配置万向脚轮结构，还原了脚轮的轮体、支架与安装固定位，满足设备可灵活移动转场的使用需求。输送主体采用绿色带挡边皮带结构，建模时还原了皮带表面的横向挡边、侧边挡边结构，避免倾斜输送过程中废料滑落，皮带环绕两端的传动辊筒，辊筒的轴体、轴承安装位、端部张紧调节结构均做了精细化建模，还原张紧螺杆、调节座的细节特征。设备下端配置独立的动力与控制箱体，箱体采用钣金折弯结构建模，还原了箱体的折边、安装卡扣、外部急停按钮的细节，箱体内部预留了电机、传动组件的安装空间，传动路径从电机输出端连接至下辊筒，通过链传动结构传递动力，建模时还原了链轮、链条的啮合结构细节。渲染阶段采用写实工业渲染风格，机架赋予深绿色金属漆材质，还原金属漆面的细微颗粒质感与反光特性，皮带赋予哑光橡胶材质，调整材质的粗糙度参数还原橡胶表面的防滑纹理质感，动力箱体赋予淡紫色钣金喷塑材质，脚轮赋予聚氨酯轮体与镀锌支架材质，场景采用柔和的顶光与侧光组合，添加柔和的地面阴影，突出设备的结构层次与各部件的材质差异。设计过程中充分考虑废料输送的实际工况，倾斜角度设置兼顾输送效率与物料防滑落需求，挡边高度匹配常规废料的粒径范围，底部脚轮配置刹车结构（细节建模中预留了刹车件安装位），方便设备固定作业，整体结构紧凑，无冗余设计，各部件的安装配合关系清晰，可直接用于设备方案展示、结构校核与生产参考。
