Velodroom多功能骑行码表外观结构设计

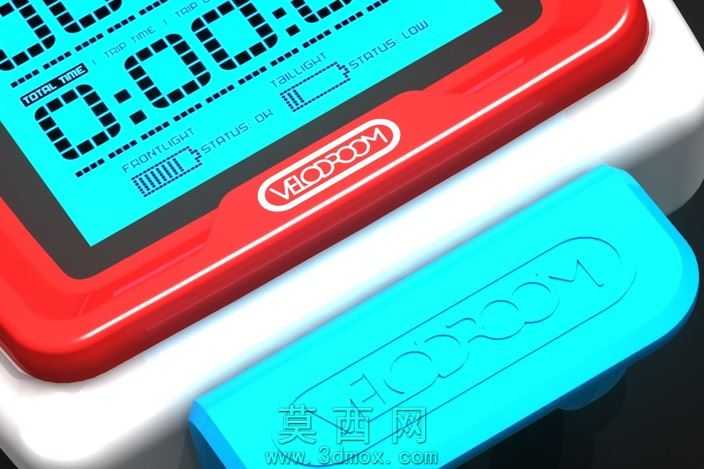

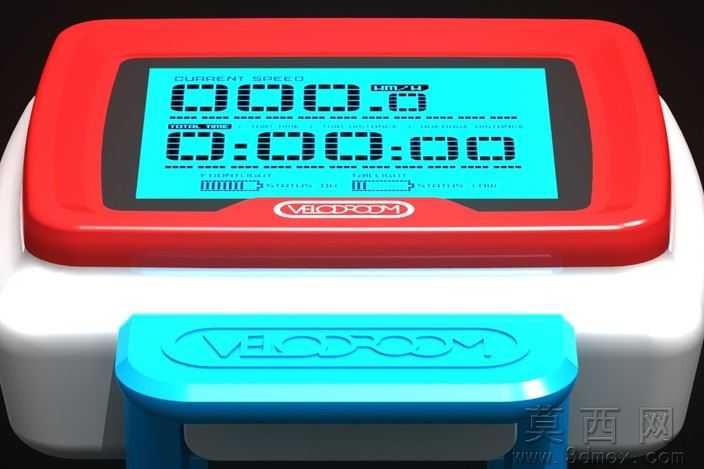

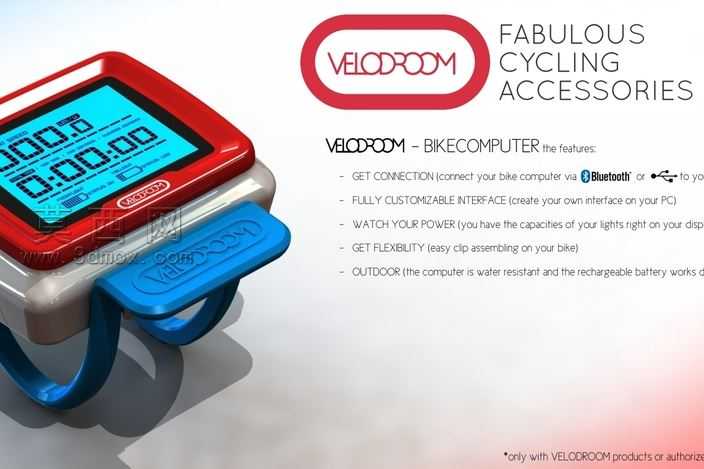

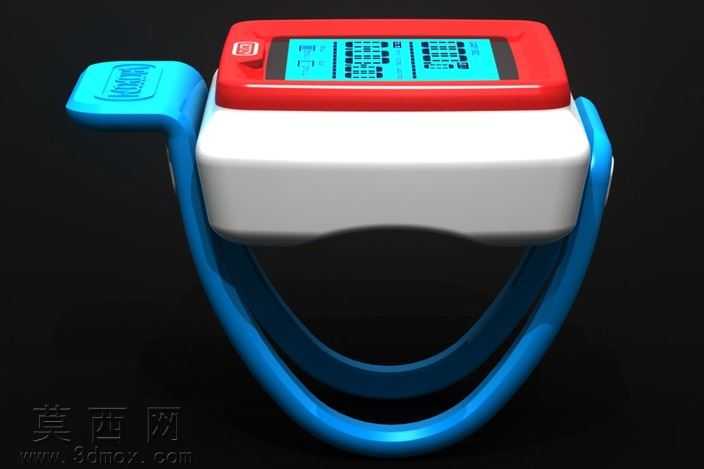

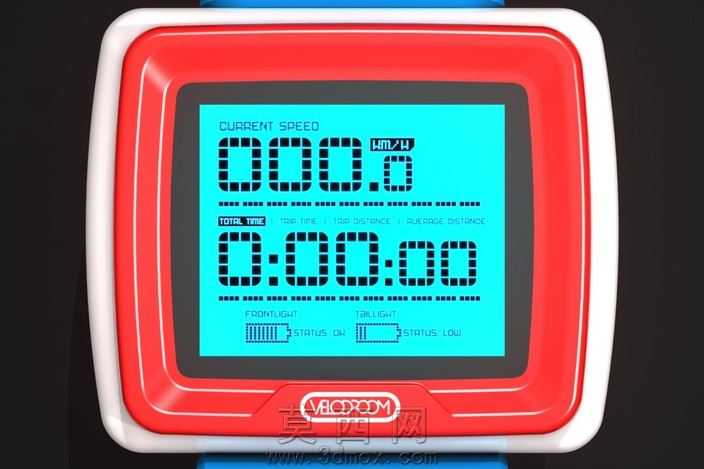

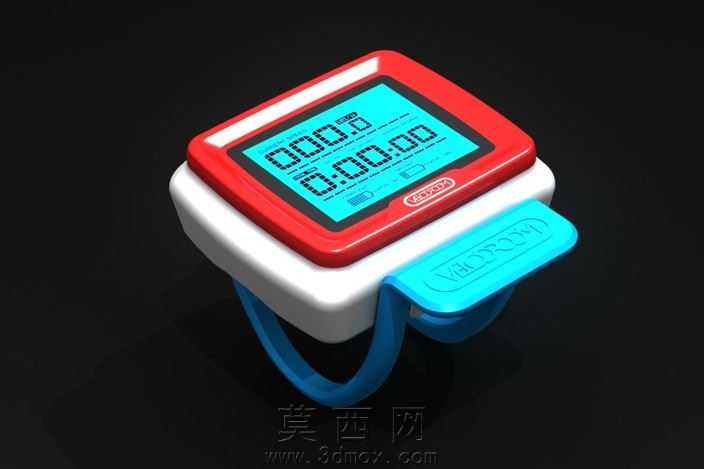

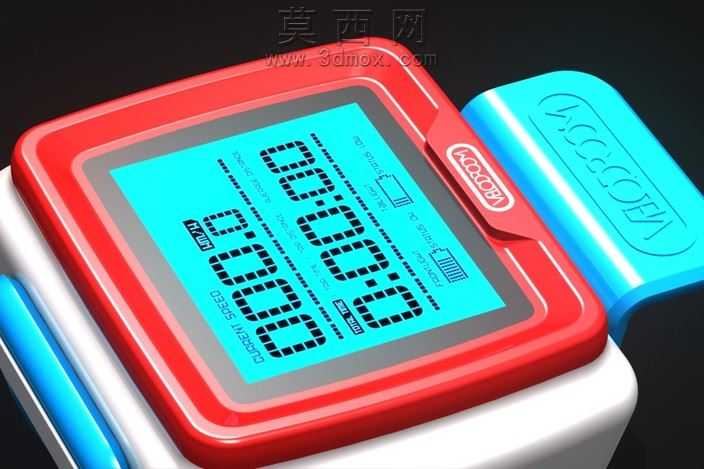

本作品为适配自行车使用的Velodroom骑行计算机三维设计方案，建模阶段围绕骑行场景的实际使用需求展开，首先完成主体结构的比例搭建：整体采用方正带圆角的主机主体搭配快拆式固定绑带结构，主机正面预留大尺寸显示屏安装位，侧边设置凸起的功能操作按键，底部设计与绑带衔接的快拆卡扣结构，确保安装在车把上时拆装便捷、固定稳固。建模过程中对各部件的装配间隙做了精准预留，主机外壳的上下盖合模线、按键的按压行程空间、绑带的弯曲形变预留位都经过参数化校准，避免装配干涉问题。材质渲染阶段针对不同部件做了差异化材质表现：主机外壳采用亮面红、哑光银的双色硬质塑料材质，还原户外骑行装备耐刮耐磨的质感；侧边操作按键使用软胶防滑材质，表面压制品牌标识纹理，提升骑行时戴手套操作的触感辨识度；固定绑带采用高弹性蓝色橡胶材质，渲染时表现出橡胶的哑光柔焦质感与弯折后的自然光影过渡；显示屏区域模拟液晶面板的冷光显示效果，还原数字码表亮屏时的通透观感，同时在屏幕表层添加轻微的反光涂层效果，模拟户外使用时的玻璃盖板反光特性。设计思路上围绕产品标注的核心功能做结构适配：为实现蓝牙与USB连接功能，在主机侧部预留隐藏式接口位，兼顾防水性能与插拔便利性；为支持自定义界面显示，屏幕区域做了窄边框设计，最大化显示区域占比；为适配户外防水需求，上下盖接缝处做了内嵌防水胶圈的结构设计，按键部位采用一体化软胶包覆结构，避免雨水渗入内部电路；为实现车把快装功能，绑带设计为弹性卡扣式结构，无需额外工具即可完成在不同直径车把上的固定与拆卸。整体模型细节完整，各部件的分件清晰，既还原了产品的外观视觉特征，也完整呈现了内部装配的结构逻辑，可用于产品展示、结构验证与开模参考。
