2.0升柴油发动机预热电热塞结构设计

　　在柴油发动机冷启动工况的配套部件选型与结构设计中，电热塞作为直接影响低温启动成功率的核心零件，其结构合理性直接决定了-10℃及以下环境温度下的发动机启动表现，尤其适配2.0升排量的乘用车、轻型商用车柴油动力单元，这类机型普遍应用在城市物流轻客、家用柴油SUV、非道路小型工程机械的动力配置中，冷启动时缸内压缩空气温度达不到柴油自燃阈值，就需要电热塞在启动前3-5秒内将发热端温度提升至800℃以上，在燃烧室局部形成高温引燃区域，辅助雾化柴油完成首次着火，避免多次启动打齿、蓄电池亏电、冷机冒白烟等常见问题。

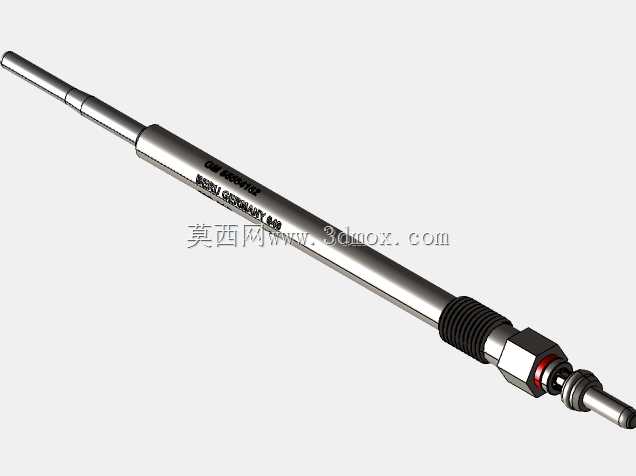

　　从实际结构设计的角度拆解这款电热塞，整体采用细长杆式同轴布局，杆身主体为耐高温不锈钢材质，表面做了钝化防锈处理，能够长期耐受燃烧室周边300-500℃的持续工作温度，同时扛住压缩冲程带来的10MPa以上气体冲击压力，不会出现杆身变形、密封失效的问题。杆身中段设计有标准公制细牙安装螺纹，螺纹段的长度和螺距严格匹配2.0升柴油机缸盖的电热塞安装孔深度，安装时螺纹旋入深度控制在12-15mm区间，既保证发热端能够精准伸入燃烧室副室区域，不会因为伸入过长触碰活塞顶，也不会因为伸入过短导致预热区域偏离喷油束落点，影响引燃效率。螺纹与杆身的衔接位置设计有六角拧转台，适配标准套筒工具的安装扭矩要求，安装时扭矩严格控制在15-20N·m，避免扭矩过大拧断壳体、扭矩过小导致密封漏气。

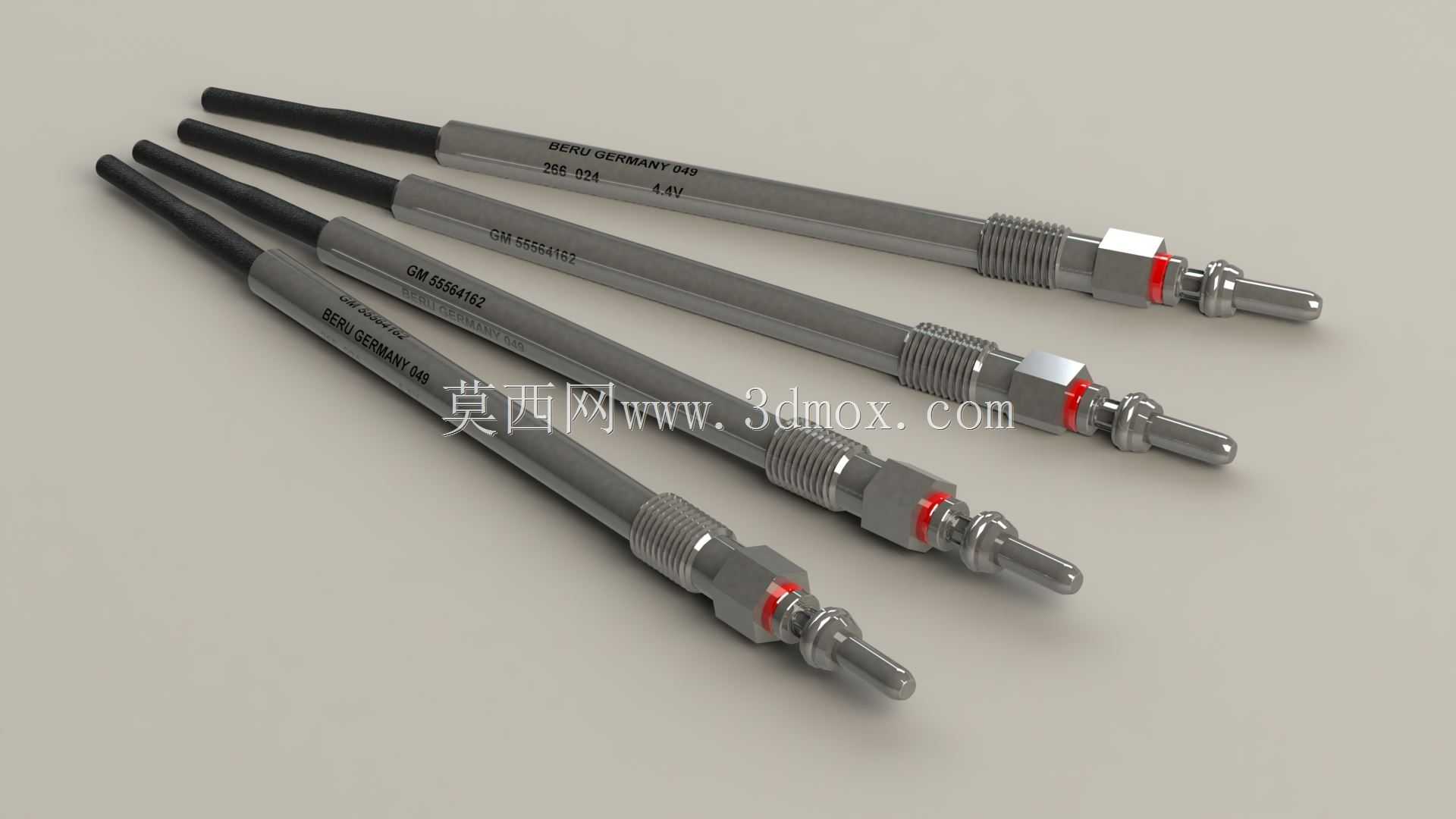

　　发热端是电热塞的核心功能区，采用密封式陶瓷发热体封装结构，顶端的金属发热头与不锈钢壳体之间设置有耐高温绝缘密封环，也就是实物上可见的红色密封段，这个位置既要保证电极与壳体之间的绝缘性能，避免出现短路烧蚀，还要密封燃烧室的高压燃气，防止燃气顺着电极间隙窜出缸盖，造成缸压不足、接线端积碳短路的故障。发热头的伸出长度经过匹配计算，刚好对准喷油器的油束落点位置，预热时能够第一时间加热喷出的雾化柴油，让冷启动时的首循环着火延迟期缩短40%以上。接线端位于杆身尾部，采用绝缘橡胶护套包裹的插片式接线结构，橡胶护套能够隔绝发动机舱内的油污、水汽侵蚀，避免接线柱氧化接触不良，插片尺寸适配整车线束的标准接插件，不需要额外改线就能完成装配，尾部的杆身做了绝缘涂层处理，避免和缸盖周边的其他金属部件接触造成短路。

　　建模过程中需要重点把控几个安装边界尺寸：首先是整体总长，要和缸盖安装孔的沉台深度匹配，安装完成后尾部接线端不能和缸盖罩、气门室盖内衬发生干涉，预留至少5mm的线束插拔空间；其次是螺纹的公称直径和螺距，要和缸盖安装孔的螺纹完全一致，同时螺纹段的密封锥面角度要匹配缸盖孔的密封座，保证金属面密封的可靠性，不需要额外加装密封垫片；第三是发热端的直径，要小于缸盖安装孔的最小通径，装配时能够顺畅插入，不会刮伤安装孔内壁。另外还要考虑电热塞的热膨胀量，发动机达到工作温度后，杆身的轴向伸长量控制在0.3mm以内，不会因为热胀冷缩导致安装预紧力变化，出现松动漏气的问题。

　　在实际台架验证场景中，这类电热塞需要完成1000次冷热冲击循环测试，也就是从室温快速加热到900℃再自然冷却的循环，不能出现发热体断裂、绝缘性能下降的问题，同时在12V系统电压下，3秒内发热端温度要达到850℃以上，满足快速预热的使用需求。针对2.0升柴油机的四缸布局，每缸配置一支电热塞，由发动机ECU根据冷却液温度、环境温度控制预热时间，冷机状态下预热完成后仪表盘预热指示灯熄灭，即可启动发动机，启动后电热塞还会持续工作1-3分钟，降低冷机怠速的燃烧噪声，减少排放污染物。建模时还原的每一处结构细节，都对应实际生产装配和使用中的功能需求，没有多余的装饰性结构，所有外形特征都服务于安装、密封、发热、绝缘这几个核心功能点，能够直接用于结构教学、装配干涉检查、维修模拟等场景。
