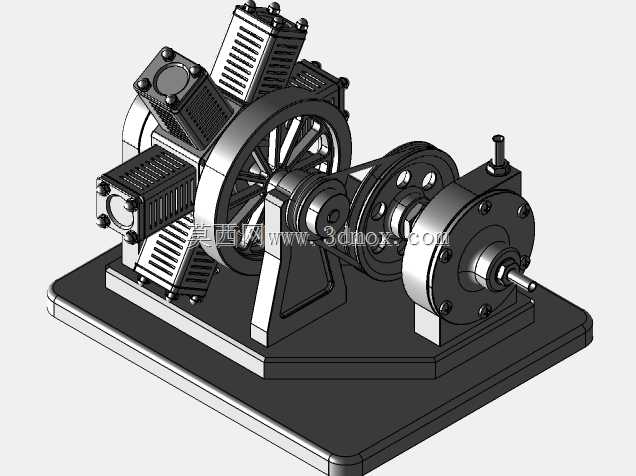

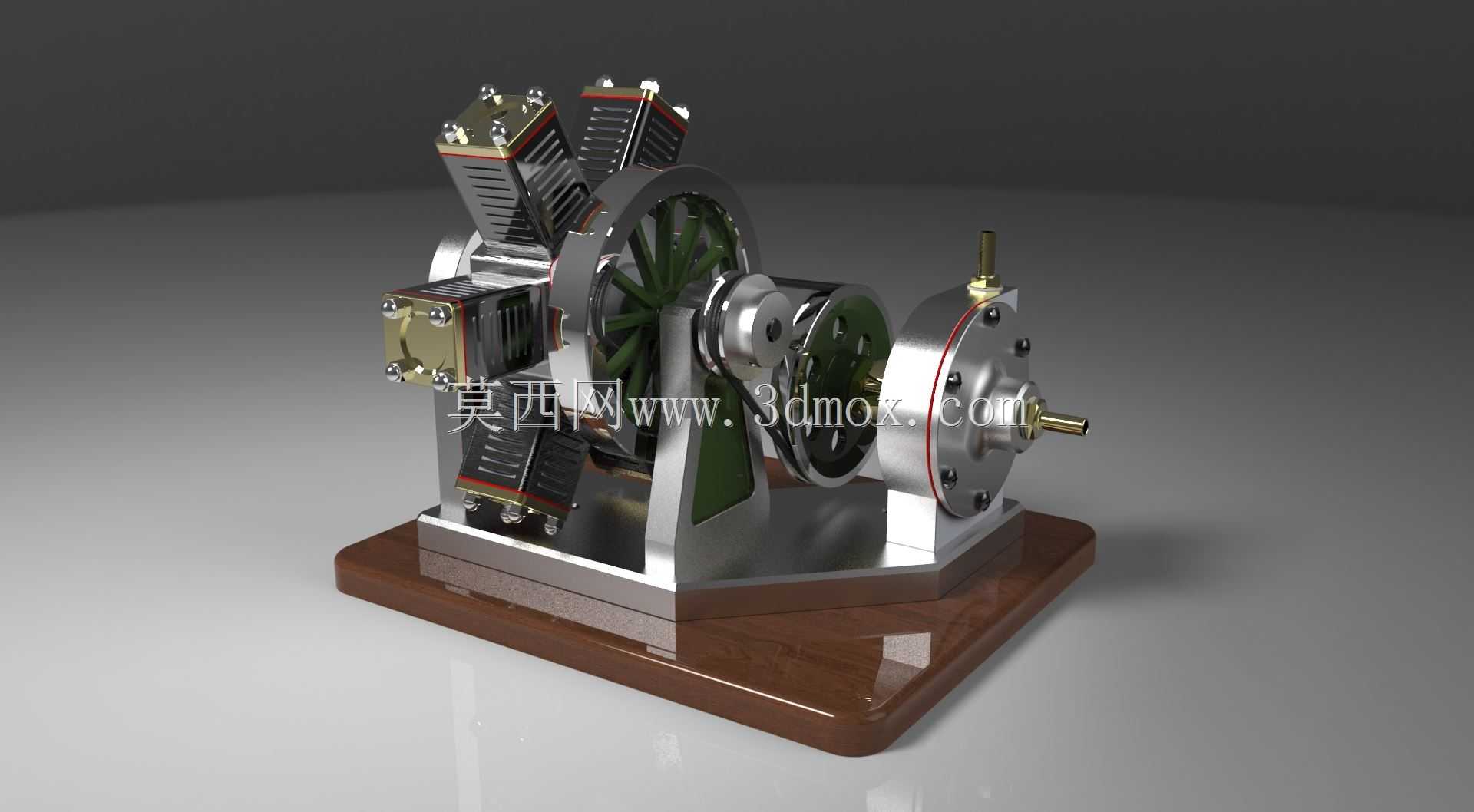

带集成泵组的六缸径向动力装置结构

　　这套径向排布的六缸动力结构，在原有小型径向动力单元的基础上集成了独立泵组模块，可同时满足动力输出与流体输送的复合工况需求，常见于小型固定式动力机组、教学演示台架、小型特种作业装备的动力源配套场景。从结构布局来看，六个气缸沿曲轴中心呈放射状均匀分布，这种排布方式相比直列或V型排布，能在更小的轴向空间内实现更大的排量输出，曲轴的受力平衡性更优，运转时的一阶、二阶振动量远低于同排量的直列结构，不需要额外加装大体积的平衡轴组件，整体机组的紧凑度更高。集成的泵组模块通过侧置传动齿轮与曲轴输出端直接啮合，不需要额外加装皮带或链条传动结构，传动路径更短，动力损耗更低，可直接从动力单元取力驱动泵体完成流体输送，省去了独立泵组所需的单独动力源、

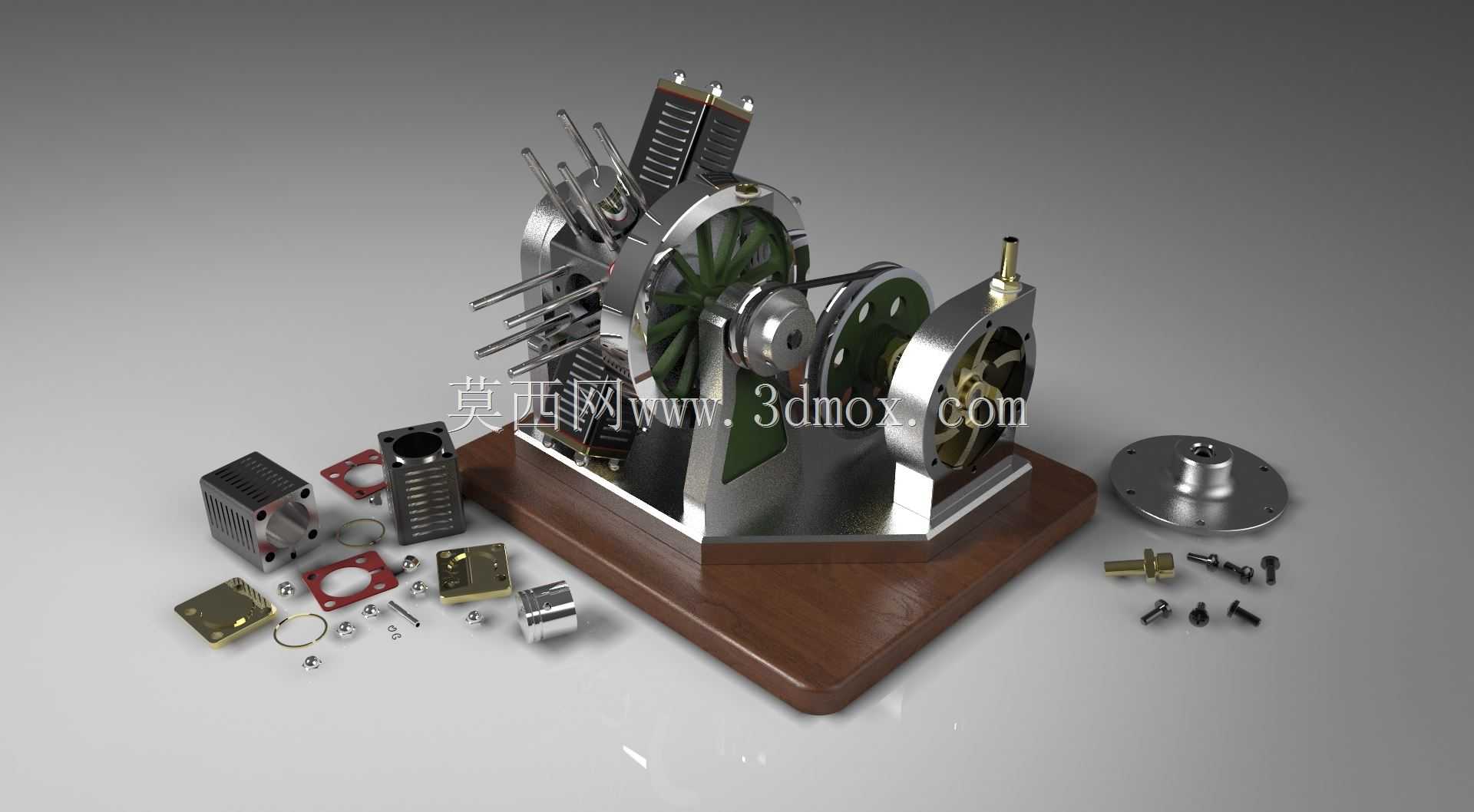

　　安装支架与传动连接件，整套装置的集成度大幅提升，在空间受限的安装场景下优势明显。从设计逻辑上，整套结构的拆解层级清晰，气缸组件、活塞连杆组、曲轴飞轮组、泵体传动组、壳体支撑件均采用模块化拆分设计，每个子组件的安装定位都设置了对应的止口与定位销孔，装配时不需要复杂的专用工装，依靠定位结构即可保证各部件的同轴度与位置精度，后期维护时可单独拆解故障子模块，不需要整体拆解机组，降低了维护的工时成本。外形与安装边界方面，整套装置的主体支撑采用一体化铸造的机壳搭配木质安装底座，机壳部分的径向最大尺寸覆盖六个气缸的外端轮廓，轴向尺寸从飞轮端到泵组输出端控制在紧凑范围内，安装底座预留了四个对称的固定安装孔，可直接通过螺栓固定在设备机架或安装平台上，

　　安装孔的位置公差按照通用动力机组的安装标准设计，可适配多数小型动力站的安装位尺寸，不需要额外加工转接板。功能特性上，六缸径向排布的做功间隔角更小，曲轴每旋转一周会有六个气缸依次完成做功冲程，动力输出的平顺性优于缸数更少的径向结构，运转时的扭矩波动更小，搭配集成的泵组模块，可在输出旋转动力的同时，完成低压流体的输送作业，比如小型润滑系统的供油循环、小型液压回路的压力供给、教学实验台的流体动力输出等场景，不需要额外配置独立的泵组动力源。结构细节上，每个气缸的散热鳍片都采用等间距排布设计，自然风冷状态下即可满足持续运转的散热需求，不需要额外加装水冷套与循环管路，进一步简化了整体结构；连杆与曲轴的连接采用剖分式轴瓦结构，

　　可保证长期运转的耐磨性能，同时方便检修时的轴瓦更换；泵组模块的壳体与主机壳采用定位销加螺栓的连接方式，传动齿轮的啮合间隙可通过壳体间的调整垫片进行微调，保证齿轮传动的侧隙处于合理范围，降低运转时的齿轮噪音与磨损量。在实际应用中，这类集成泵组的小型径向动力结构，既可以作为职业院校机械专业的教学演示模型，帮助学员理解径向发动机的工作原理、动力传递路径与泵组取力结构，也可以经过材质与工艺优化后，作为小型固定式作业设备的动力源，比如小型野外作业的发电机组、小型农用灌溉设备的动力单元、小型液压工具的动力站等，凭借紧凑的结构与优秀的运转平顺性，适配多种对安装空间、振动水平有较高要求的工况。整套结构的所有运动部件都设置了对应的润滑通道，曲轴主轴颈、连杆轴颈、齿轮啮合面、泵组转子支撑位都可通过机身内的油道实现压力润滑，不需要手动加注润滑脂，长期运转的可靠性更高；各密封部位都采用标准规格的密封件，易损件的通用性强，后期更换时不需要定制特殊规格的配件，降低了全生命周期的使用成本。
