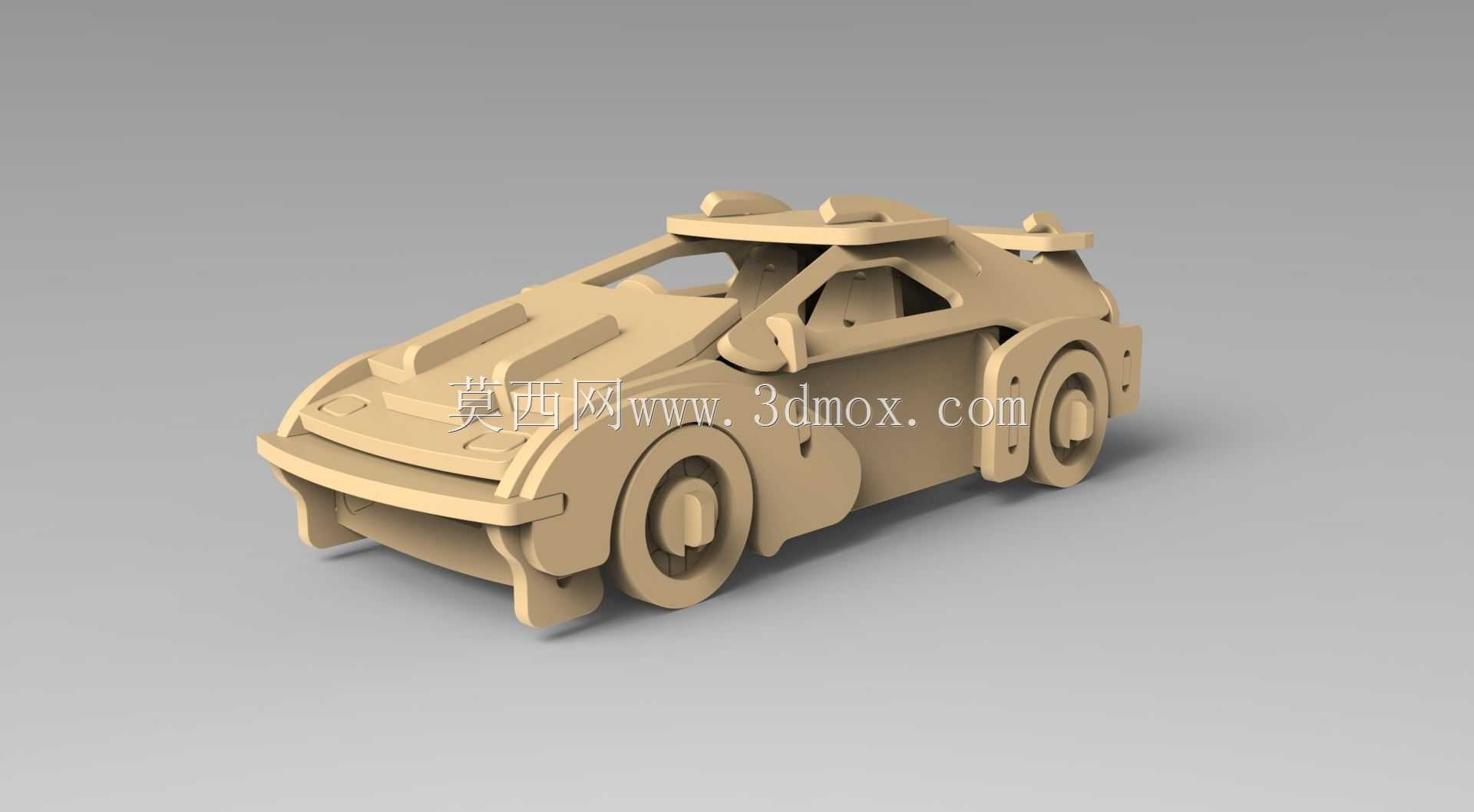

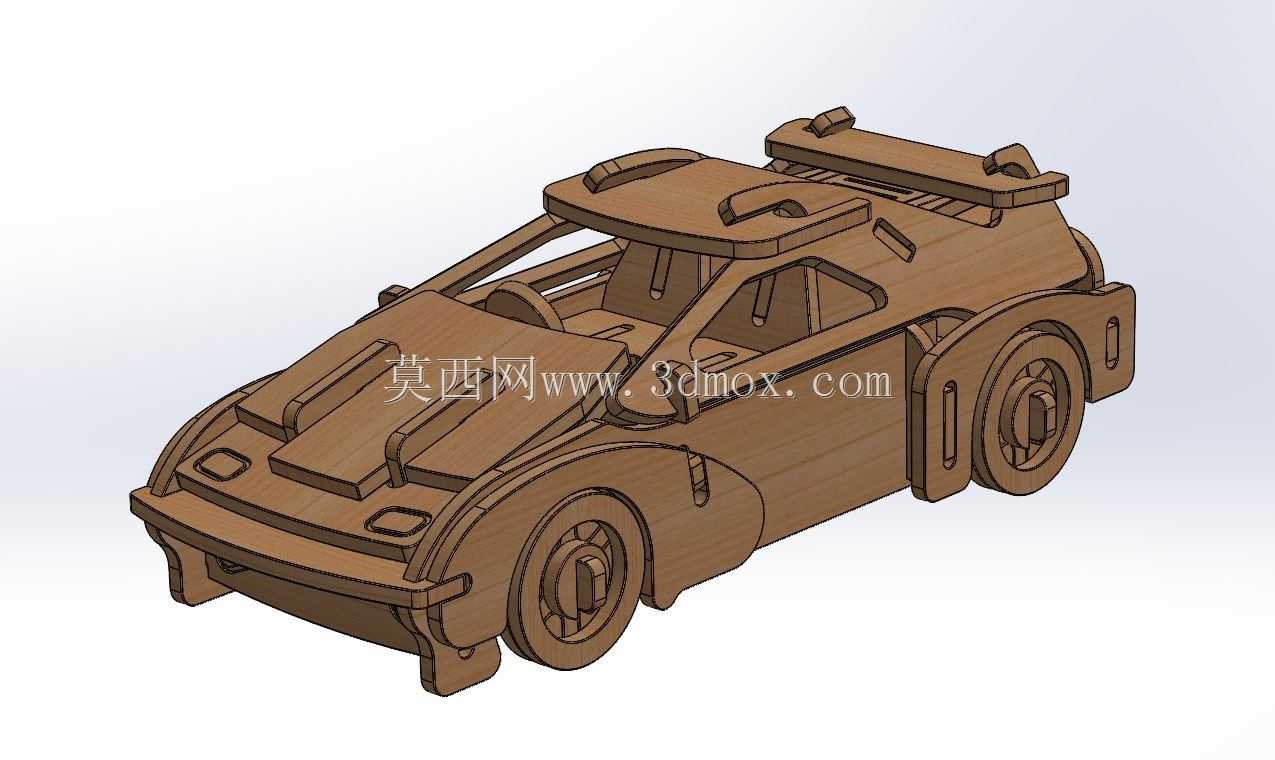

木质拼接拉力赛车拼装玩具结构设计

　　这款拼接式拉力赛车结构，核心面向科教益智、手工拼装场景落地，可作为中小学劳动技术课程的实操教具，也能作为文创潮玩类的桌面摆件产品开发原型，区别于传统注塑一体的玩具车，它采用平板板材切割后互锁拼接的结构形式，无需额外粘接剂、紧固件即可完成整车装配，大幅降低生产端的物料成本与装配工序，同时也能让拼装者在组装过程中理解薄板互锁结构的受力逻辑与空间装配关系。从功能特性来看，整车完全依靠板材之间的卡槽咬合实现结构固定，所有拼接缝的公差控制在0.15mm范围内，既保证拼装时的顺畅度，不会出现过紧卡滞或过松松脱的问题，装配完成后整车可承受1.2米高度自由落体至水泥地面的冲击，关键受力节点如轮轴安装位、车身侧围与底盘的连接位，都做了卡槽加长处理，

　　将受力面从单条卡边拓展为三面咬合的结构，避免常规拼接玩具易出现的节点断裂、散架问题。车轮部分采用同轴贯穿的安装结构，轮轴与车身侧板的安装孔预留0.1mm的转动间隙，装配完成后车轮可顺畅转动，无卡滞、偏摆问题，能满足在平整桌面、硬质地面的推行需求，车身顶部的尾翼、车顶装饰件同样采用互锁卡槽与车身主体连接，无需额外固定即可保持结构稳定。设计思路上，整体以经典拉力赛车的外观轮廓为原型做扁平化适配，将原本复杂的曲面车身拆解为可在平面板材上切割的二维轮廓件，拆分时遵循最少零件数原则，整车仅需12个独立零件即可完成组装，所有零件的轮廓都做了圆角处理，避免尖锐边角划伤使用者，零件的排布适配常规400*400mm幅面的板材切割，

　　板材厚度统一采用3mm规格，可兼容激光切割、数控冲切等多种板材加工工艺，生产时无需更换刀具即可完成所有零件的加工。外形尺寸方面，装配完成后的整车长度为180mm，宽度为75mm，高度为60mm，轮距为62mm，轴距为105mm，所有外凸零件的边缘都做了1.5mm的倒圆角处理，安装边界上，所有零件的卡槽深度统一为8mm，卡槽宽度与板材厚度保持一致，底盘件作为整车的基础承载件，分别与侧围、前保险杠、后尾翼、轮轴安装位做卡槽连接，侧围件上预留的轮轴安装孔中心距底盘下边缘12mm，保证装配完成后车轮下边缘突出底盘2mm，避免底盘与地面接触产生摩擦阻力。在实际落地应用中，这套结构可直接适配椴木层板、亚克力板、瓦楞纸板等多种平面板材加工，

　　不同材质仅需根据材料的实际厚度微调卡槽宽度即可，不需要改动整体轮廓与装配逻辑，作为教具使用时，可配套结构力学相关的知识点讲解，让使用者在拼装过程中理解互锁结构的受力传递路径，作为潮玩产品时，可通过更换不同板材的表面涂装、纹理，实现不同风格的外观呈现，不需要重新开模，大幅缩短产品迭代周期。结构细节上，车身侧面的仿真散热口、车门轮廓都采用半刻线的形式在板材表面加工，不需要做额外的凹凸结构，既保留了外观的辨识度，又不会增加零件加工的复杂度，车头部分的保险杠采用双层卡槽与底盘、侧围同时咬合，相比单层连接的结构抗冲击性能提升60%以上，即使正面碰撞也不会出现保险杠脱落的问题，车轮零件的中心孔与轮轴采用间隙配合，轮轴两端做了限位卡槽，装配后轮轴不会从车身侧板脱出，同时车轮也不会从轮轴上滑落，长期使用也不会出现零件脱落丢失的问题。
