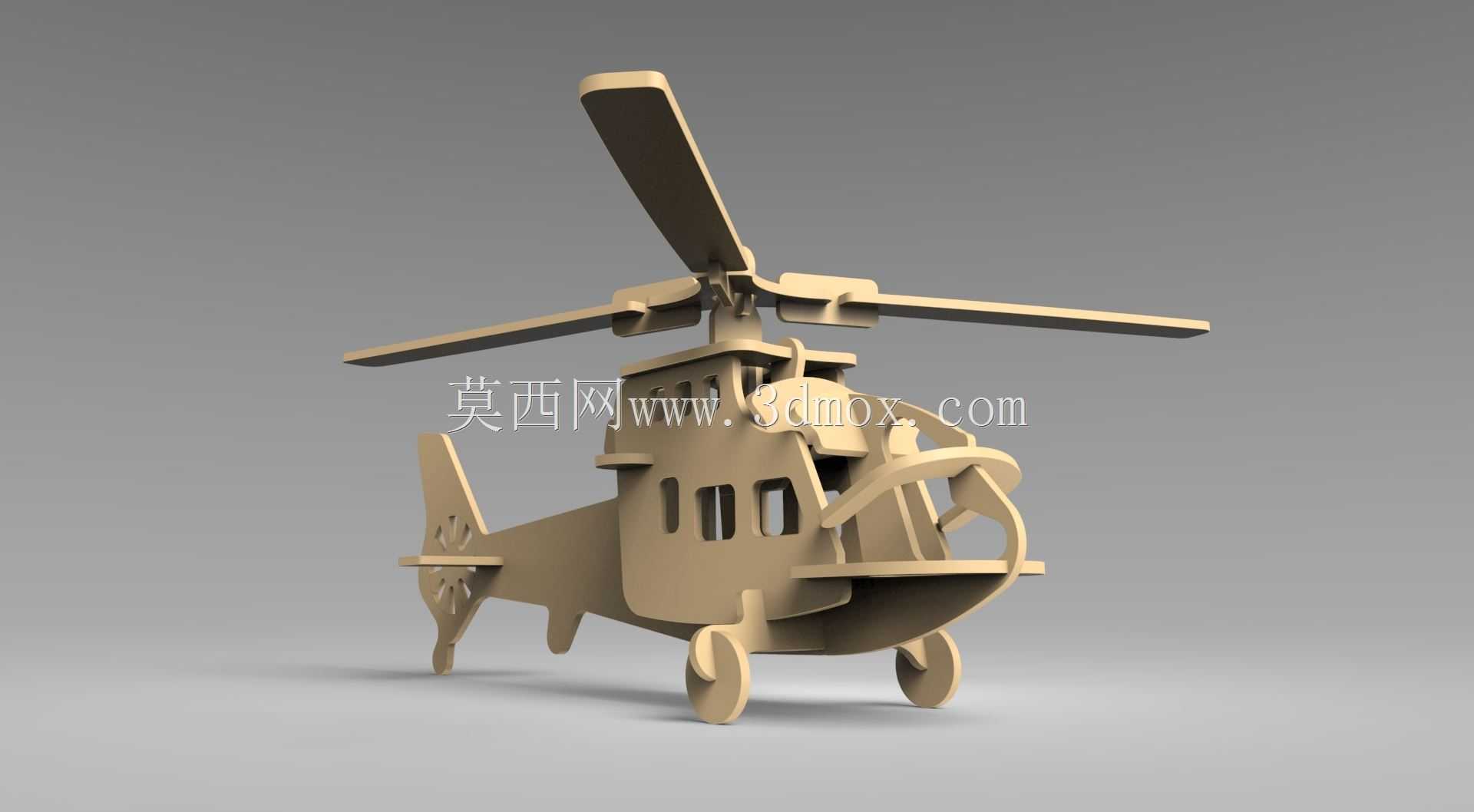

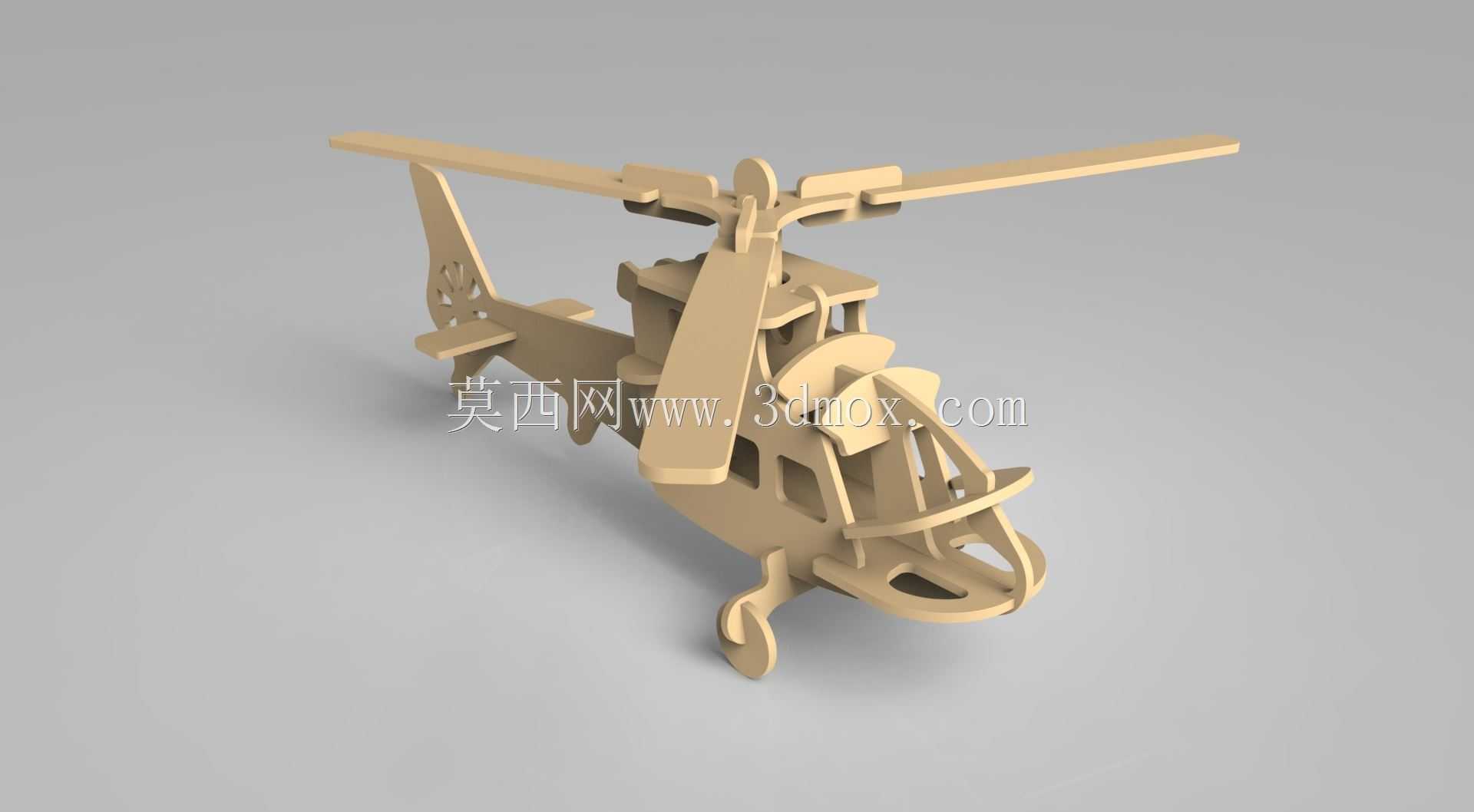

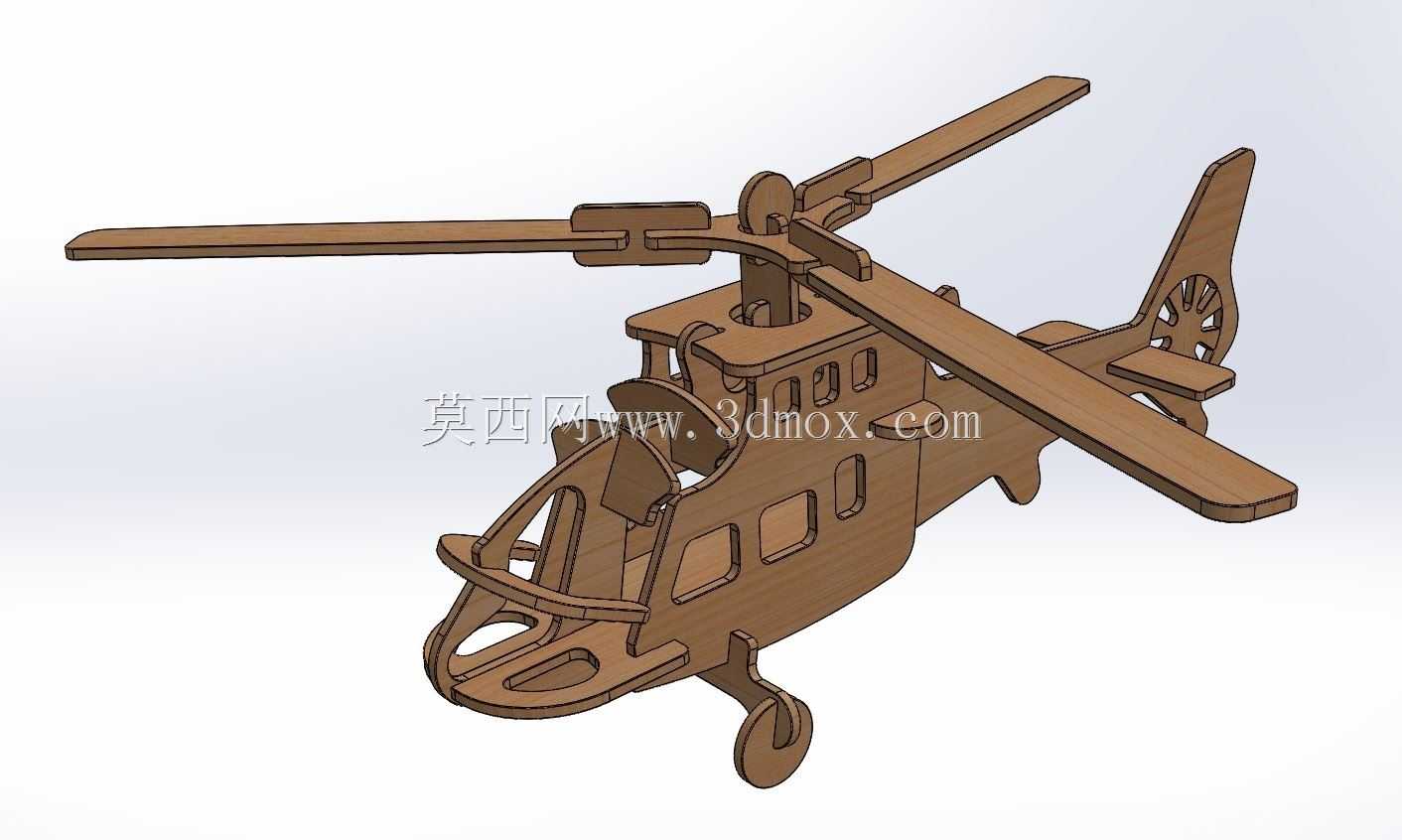

拼插式木质玩具直升机结构设计

　　这款拼插结构的玩具直升机，核心应用场景面向青少年科创教育、手工拼装体验以及桌面陈设摆件领域，区别于传统一体化注塑玩具，其采用多片板材切割后互锁拼接的结构形式，无需额外粘接剂或紧固件即可完成整体装配，在手工实践课程中能够帮助参与者理解空间结构配合逻辑，锻炼立体空间思维能力。从实际用途来看，该模型既可以作为机械结构启蒙的教学载体，让学习者直观认知直升机的基础外形构成与部件布局逻辑，也可作为休闲拼装的手工制品，完成后可作为工艺摆件放置于桌面，同时也适配文创周边、木质拼图产品的量产开发需求，板材切割加工可直接采用激光切割设备完成，加工门槛低，适合小批量定制或规模化生产。

　　从功能特性来看，该模型的拼接结构采用卡槽互锁设计，每一片板材的卡槽位置都经过配合公差计算，既保证拼装时的顺畅度，不会出现过紧难以装配或者过松容易散架的问题，同时旋翼部分预留了转动间隙，装配完成后主旋翼与尾旋翼均可手动转动，还原真实直升机的旋翼布局特征，起落架部分采用一体化弯折拼接结构，能够稳定支撑整个模型的重量，放置在平面上不会出现倾斜倒伏的问题，机身侧面预留了窗体镂空结构，既还原了真实直升机的外形特征，也减少了不必要的板材用料，降低加工成本。

　　设计思路上，该模型优先考虑板材加工的工艺特性，所有部件均采用等厚度板材设计，所有轮廓均为平面切割即可成型的结构，不存在曲面或者需要多轴加工的特征，能够最大程度降低加工难度，适配普通激光切割机、数控雕刻机的加工能力；结构设计上采用分层互锁的逻辑，机身主体由左右对称的侧板搭配内部横向支撑片拼接而成，横向支撑片同时承担定位和结构加强的作用，旋翼部分通过中心的拼接轴结构实现与机身的连接，既保证连接强度，又预留了转动所需的间隙，尾梁部分采用延伸式拼接结构，通过多片板材的卡槽配合实现长跨度的结构支撑，不需要额外的加强件即可保证尾梁的结构刚性，避免出现下垂或者断裂的问题。

　　外形尺寸与安装边界方面，该模型整体尺寸适配常规A4幅面的板材加工，拼装完成后整体长度控制在200mm左右，旋翼展开直径约180mm，整体高度约150mm，所有拼装部件的板材厚度统一为3mm，适配市面上常见的椴木层板、亚克力板等常用拼装模型板材，所有卡槽的深度与宽度均按照板材厚度做公差匹配，单边预留0.1mm的装配间隙，既保证手工拼装时能够顺利卡入，又能保证装配后的结构紧密度；安装过程不需要额外工具，仅需按照板材的编号和卡槽位置依次拼接即可，整体拼装时长控制在20-30分钟，适配普通爱好者的动手能力，不会出现装配难度过高导致无法完成的问题。在结构验证过程中，需要重点关注旋翼转轴位置的配合间隙，间隙过大会导致旋翼转动时晃动幅度过大，间隙过小则会出现转动卡滞的问题，同时机身内部的横向支撑片位置需要精准定位，否则会出现左右侧板无法对齐、外形错位的问题，起落架的弯折拼接位置需要做圆角过渡处理，避免拼装时出现应力集中导致板材断裂的问题。
