无衬套集成驱动自行车轮组结构设计

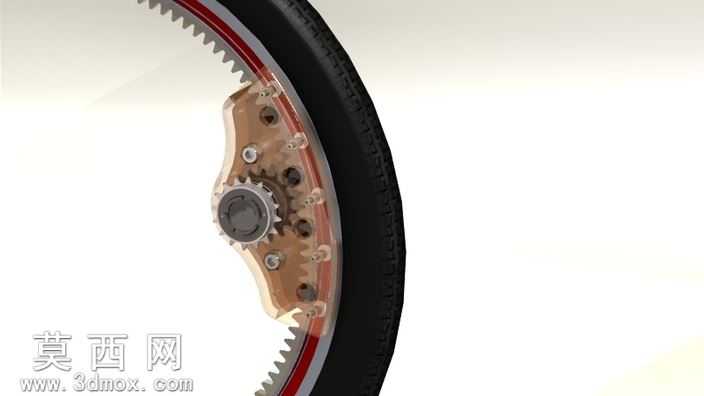

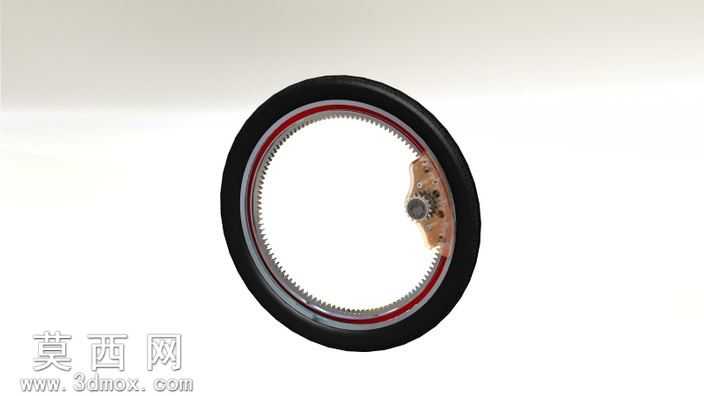

本作品为无衬套结构的自行车轮组概念设计，采用三维建模软件完成全参数化零件构建与整机装配，搭配渲染模块完成产品效果展示，完整还原了设计方案的结构细节与运行逻辑。建模过程中首先完成轮辋、外胎的基础轮廓构建，轮辋采用一体化环形结构设计，取消传统轮组的衬套支撑部件，通过优化轮辋自身的截面厚度与弧度参数，保证轮圈的径向承重能力与抗形变性能，外胎采用橡胶材质模拟，还原了轮胎表面的防滑纹理与装配贴合度，轮辋内侧集成加工出内齿圈结构，作为传动系统的从动部件，省去了传统自行车轮组的辐条、花鼓衬套等冗余零件，大幅简化了轮组的装配流程。传动与驱动模块的建模是本设计的核心，设计团队将驱动齿轮组、传动支架直接集成在轮辋内侧的安装位上，小齿轮与轮辋内齿圈精准啮合，传动支架采用轻量化合金材质模拟，在保证结构强度的前提下尽可能降低自重，齿轮组的模数、齿形参数经过反复校核，保证传动过程的平顺性，避免出现卡齿、传动间隙过大的问题。设计初衷是为电动自行车的动力改造提供全新的集成化方案，将驱动电机直接与轮组内侧的齿轮组连接，依托内齿圈的大传动比特性，降低对驱动电机的转速与扭矩要求，无需额外加装复杂的减速机构即可满足骑行的动力需求，既可以适配现有电动自行车的改装升级，也可以应用在常规自行车的电助力改造场景中。渲染环节针对不同零件赋予了对应的材质属性，橡胶轮胎的哑光磨砂质感、金属轮辋的亮面镀铬效果、传动部件的金属拉丝质感都得到了精准还原，搭配柔和的场景打光，清晰展示了轮组的装配关系与结构特点，同时模型配套了运动动画仿真，可直观演示轮组转动、齿轮传动的完整运行过程，验证了无衬套结构设计的可行性，为后续的实物样机制作与结构优化提供了完整的三维数据参考。
