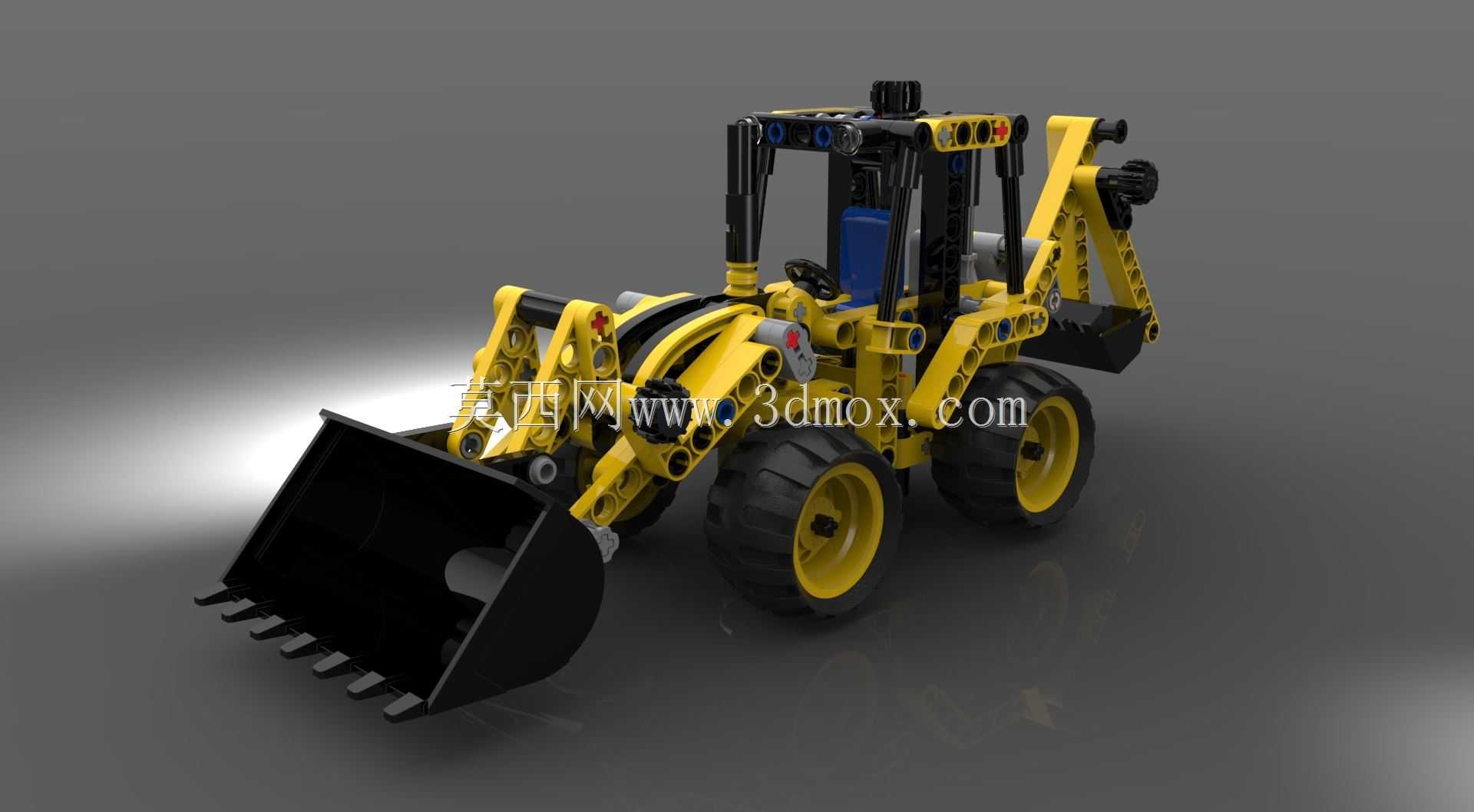

乐高科技42004小型反铲装载机拼装结构

　　这款小型反铲装载设备的积木化结构设计，完全参照真实小型工程装载挖掘一体机的功能逻辑搭建，前端装载铲斗与后端反铲作业臂的双工作端布局，适配狭小场地内的多工况作业需求，比如庭院土方整理、小型建材转运、狭窄巷道内的土石方开挖作业，这类场景下大型工程设备无法进入，小型双功能设备可同时完成铲装、挖掘、短距离转运三类作业，无需额外更换设备，大幅提升狭小空间作业的效率。从结构设计逻辑来看，前端装载铲斗采用四连杆举升机构，通过积木件的铰接点位模拟真实液压臂的转动轨迹，铲斗的收斗、翻斗动作通过横向连杆联动实现，举升臂的两个铰接支点分别布置在车架前部两侧，保证举升过程中铲斗始终保持合理的作业角度，避免物料撒漏，铲斗边缘的齿状结构模拟真实装载机的斗齿，

　　可插入松散物料堆内部，降低铲装阻力。后端反铲作业臂采用三节臂结构，分别为动臂、斗杆、挖斗，各节臂之间通过铰接点连接，可实现多维度的转动调整，挖斗的收放动作通过臂架内部的连杆传动实现，可模拟真实反铲挖掘机的挖掘、提升、回转卸料动作，作业覆盖范围可覆盖设备后侧及侧方一定区域，满足小范围开挖作业的需求。行走部分采用大尺寸宽胎设计，胎面的块状花纹模拟真实工程轮胎的越野花纹，可在松软、不平整的场地提供足够的抓地力，轮胎与车架之间的连接结构预留了转动间隙，可实现小角度转向，模拟真实设备的铰接转向逻辑，保证设备在狭小空间内的转向灵活性。车架部分采用框架式积木拼接结构，中部预留了驾驶位的安装空间，驾驶位周边的防护架采用竖杆加横杆的拼接方式，

　　模拟真实工程设备的防滚架结构，既保证结构强度，也还原了真实设备的安全防护设计。从安装边界来看，整个设备的所有积木零件均采用标准化拼接接口，各运动部件之间预留了足够的活动间隙，举升臂举升到最高位置时不会与车架、驾驶防护架发生干涉，反铲臂完全伸展时不会触碰到后轮及车架后侧结构，铲斗下放到最低位置时可接触到地面，满足铲装作业的最低高度要求，反铲挖斗下挖时可达到足够的挖掘深度，各铰接点的连接松紧度经过适配，既可以支撑臂架及工作端的重量，也可以灵活转动调整作业姿态，不会出现松垮脱落的情况。这类积木化的工程设备结构，可帮助结构设计从业者直观理解小型双功能工程设备的动作逻辑、铰接点位布置思路、各工作部件的运动干涉规避方法，

　　在做小型专用工程设备的结构设计时，可参考这种双工作端的布局逻辑，在有限的车架空间内合理布置两套作业机构，同时兼顾两套机构的作业范围，避免出现动作干涉，同时可参考这种连杆传动的简化设计思路，在不需要复杂液压系统的小型设备上，通过纯机械连杆实现工作端的动作联动，降低设备的制造成本与维护难度。在实际的小型工程设备选型中，这类带反铲功能的小型装载机非常适合零散的小型工程作业，比如农村自建房的地基开挖、建材转运，市政绿化的土方整理、树坑开挖，厂区内部的零散物料转运、场地清理，不需要同时调用装载机和挖掘机两台设备，一台设备即可完成全部作业，降低设备调用成本，同时设备尺寸小，转场灵活，不需要大型运输车辆即可完成转场，适配零散作业的流动性需求。从结构强度设计来看，积木拼接的框架式车架通过纵横交错的积木件形成稳定的受力结构，举升臂与车架的连接点采用加强积木块固定，可承受铲装物料时的冲击力，反铲臂的各节臂采用多层积木拼接的结构，保证挖掘作业时的臂架强度，不会出现弯折变形的情况，各铰接点采用销钉类积木件连接，既保证转动灵活性，也可承受作业时的径向载荷，避免铰接点松脱。
