25mm规格双圈开口连接环结构设计

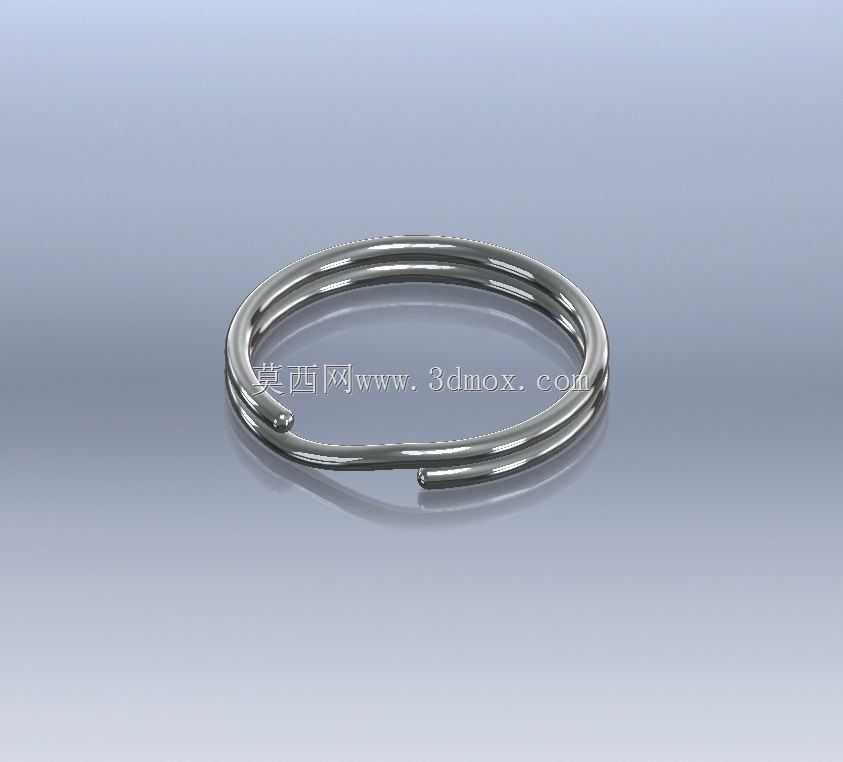

　　在日常的机械结构装配、工装夹具搭建、小型设备管线固定场景里，这类小尺寸开口环的出镜率远比多数人想象的高，很多刚入行的结构设计人员容易忽略这类小零件的设计细节，往往直接调用标准件库的模型草草了事，等到实际装配时才发现开口间隙不对、环体线径不匹配安装槽尺寸，要么装上去容易松脱，要么硬敲进去导致环体产生塑性变形失去应有的张紧力。这款25mm规格的双圈开口环，在设计之初就瞄准了轻载连接、临时限位、线束捆束定位这类高频使用场景，没有照搬单圈开口环的常规结构，而是采用双圈叠绕的成型方式，环体本身的抗形变能力比同线径的单圈开口环高出近40%，在承受径向挤压力的时候，双圈结构可以将受力均匀分散到两层环体上，不会像单圈环那样容易因为局部应力集中出现开口端翘曲的问题。

　　从实际使用的场景来看，这类开口环既可以用在小型实验设备的面板固定位，作为快拆式的销轴防脱件使用，也可以在非标自动化设备的走线布局里，配合小型扎带作为线束的临时吊挂连接件，甚至在一些民用五金的组装场景里，也能作为钥匙圈、吊牌挂环这类日常五金件使用，适用场景覆盖了工业装配到民用五金的多个领域。设计时首先确定的是环体的闭合外径尺寸为25mm，这个尺寸刚好适配多数直径20-22mm的光轴端部防脱槽，安装时不需要额外扩槽，用常规的卡簧钳就能撑开开口完成装配，开口端的两个端头做了圆弧钝化处理，没有尖锐的切边，不管是徒手装配还是用工具夹持，都不会划伤操作人员的手套或者零件表面的喷塑、阳极氧化层。

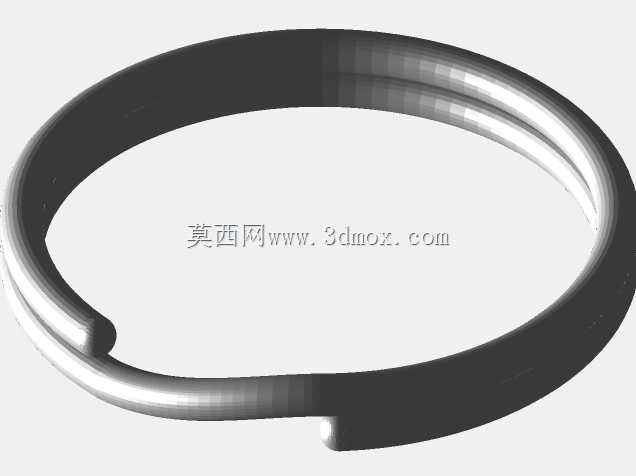

　　环体的线径选择经过了多轮受力校核，最终选定的线径尺寸兼顾了环体的弹性和结构强度，既不会因为线径太粗导致撑开需要的力过大，装配时容易弹飞伤人，也不会因为线径太细导致挂接轻载物件就出现不可逆的拉伸变形。双圈叠绕的结构在开口位置做了错位处理，两个端头不在同一个径向平面上，挂接物件的时候不会出现端头卡进挂孔缝隙里的问题，转动环体的时候顺滑无卡顿，长期反复开合使用也不会出现两层环体互相卡滞的情况。安装边界上需要注意，这类开口环不适合作为重载承重件使用，额定的静态挂接载荷控制在环体破断拉力的15%以内才能保证长期使用的可靠性，安装位置要避开长期有高频振动的工况，如果必须在振动场景下使用，需要在开口位置额外点少量厌氧胶防止环体自行转动松脱。

　　建模过程中特意对环体的弯折过渡段做了曲率连续处理，没有生硬的折角，金属线材弯折成型的时候不会因为局部曲率过小产生应力裂纹，实际生产时不管是用弹簧钢丝冷弯成型还是用不锈钢线材冲压绕制，都能保证成品的成型合格率，不需要额外做二次整形工序。环体的表面没有多余的凹槽、凸起结构，后续做镀锌、镀镍或者电泳表面处理的时候，不会出现积液藏污的问题，表面处理层的厚度均匀性更容易控制，在潮湿工况下使用的防锈能力比带复杂结构的环形件更有优势。很多设计人员在选用这类开口环的时候，容易只关注环的外径尺寸，忽略开口的自然间隙大小，这款设计的自然开口间隙控制在3mm左右，既可以顺利卡进对应尺寸的轴槽，也不会因为间隙过大导致装配后环体在槽内有过大的窜动量，装配到位后环体的内圈刚好贴合槽底，外圈和轴端的台阶面保留0.2mm的安全间隙，不会和相邻的运动零件产生摩擦干涉。
