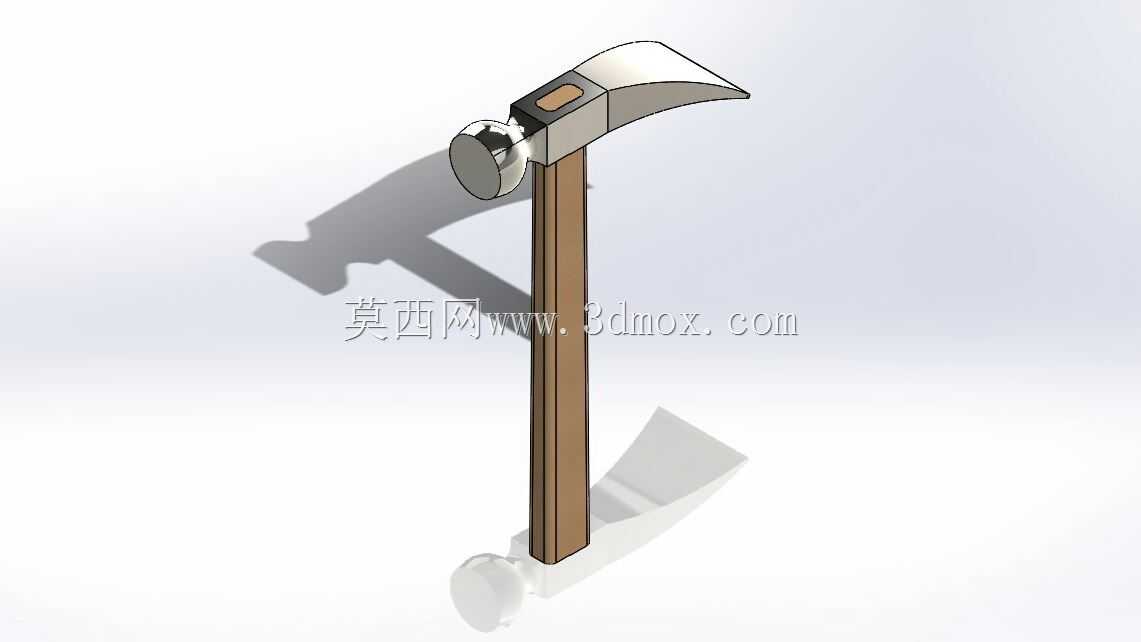

双功能敲击作业简易爪锤结构设计

　　这款双功能爪锤的结构设计，核心围绕一线装配、维修场景的高频敲击需求展开，没有冗余的装饰性结构，所有几何特征都服务于实际作业的受力与操作便利性。从实际使用场景来看，这类爪锤覆盖的作业范围极广，小到电子装配工位的小零件敲击定位、家用场景的铁钉敲入与起拔，大到机修工位的轻量零件校正、钣金件的微变形修整，都能适配，相比单一功能的圆头锤，它不需要操作者频繁更换工具，能有效减少工位上的工具摆放数量，降低作业过程中取放工具的无效时间。

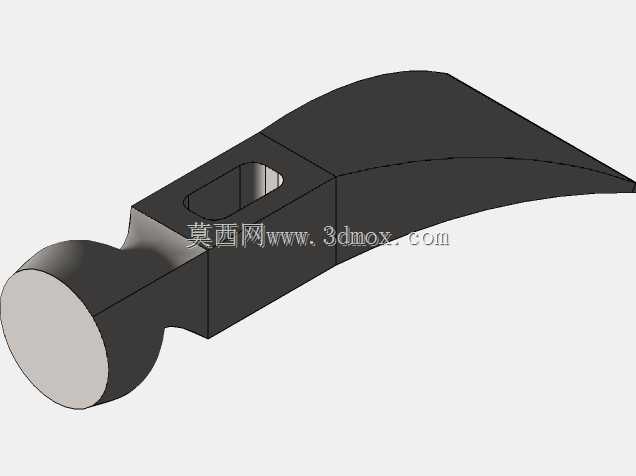

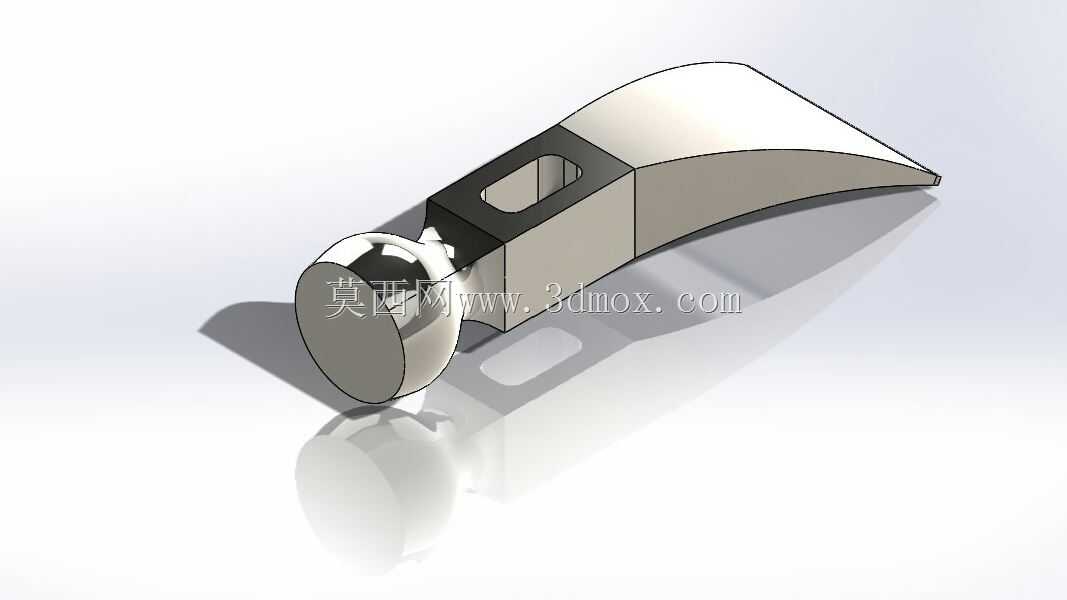

　　从功能特性来看，锤头部分做了双作业面的差异化设计，其中平面敲击面做了边缘倒圆角处理，避免敲击过程中锐角边缘崩裂产生金属飞溅，同时平面的平面度公差控制在0.1mm以内，保证敲击时的受力均匀，不会出现局部应力集中导致被敲击工件表面出现凹痕；另一侧的弯爪结构，弧度经过反复调整，起拔钉子时的支点位置刚好落在锤头靠近手柄的一侧，力臂长度经过优化，操作者只需要施加较小的握力就能完成常规长度铁钉的起拔，不会出现支点打滑刮花工件表面的问题。锤头与手柄的连接采用了传统的楔形胀紧结构，锤头的安装孔设计为上小下大的锥形孔，手柄顶端加工出对应的锥形配合面，装配时从手柄底部打入金属楔块，让手柄顶端在锥形孔内胀开，与锤头内壁完全贴合，这种连接结构的抗拔脱强度远高于普通的胶粘或者螺钉连接，能承受数千次反复敲击的冲击载荷，不会出现锤头飞脱的安全隐患。

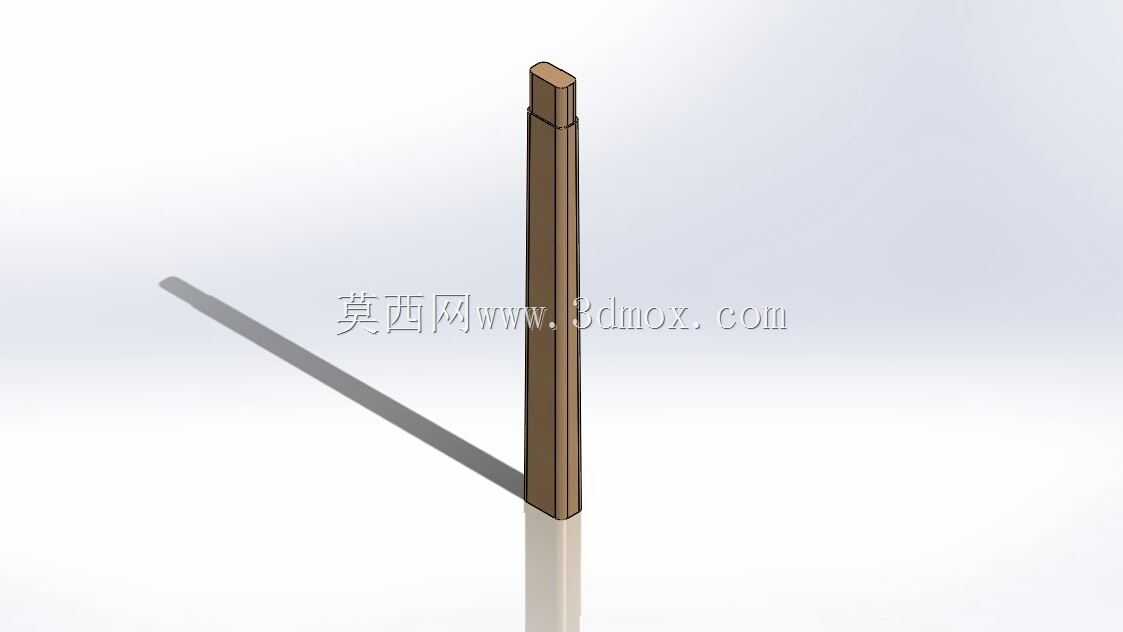

　　设计思路上，整个模型的建模过程完全遵循实际加工的工艺逻辑，锤头部分采用整体锻造的结构建模，所有转角位置都预留了锻造圆角，避免后续加工出现应力集中开裂的问题，锤头中间的手柄安装孔，建模时就考虑了后续铣削加工的退刀空间，没有出现无法加工的封闭死角；手柄部分采用长直杆的变截面设计，握持位置的截面做了微幅的圆弧收窄，贴合人手握持时的掌型曲线，长时间握持作业不会出现硌手的问题，手柄靠近锤头的位置截面更大，能承受敲击时的冲击弯矩，不会从根部断裂。

　　从外形尺寸与安装边界来看，整锤的总长度控制在320mm左右，锤头部分的总长度为120mm，其中平面敲击面的直径为30mm，弯爪的尖端到锤头中心的距离为45mm，这个尺寸刚好适配常规家用、维修场景的作业空间，不会因为尺寸过大无法在狭窄的设备缝隙内操作，也不会因为尺寸过小导致敲击力矩不足。锤头的重量控制在500g左右，这个重量区间的爪锤，既不会因为过重导致长时间操作手臂疲劳，也不会因为过轻导致敲击时的冲击力不足，大部分成年操作者都能轻松单手握持操作。手柄的末端做了微幅的膨大处理，防止作业过程中手滑导致锤子脱手，同时这个膨大结构的直径控制在40mm以内，能轻松放入常规的工具腰带挂扣，方便高空作业时随身携带。

　　在细节结构上，锤头顶部的楔形楔块安装槽，建模时预留了1.5mm的深度余量，方便后续装配时根据实际配合的松紧度调整楔块的打入深度，弯爪的尖端做了0.5mm的钝化处理，避免日常存放时尖端划伤操作者，也不会因为尖端过脆在起拔钉子时出现崩断。整个模型的所有配合面都没有出现过盈量不合理的问题，锤头与手柄的配合面锥度设置为1:20，这个锥度既能保证装配时的自锁性能，也能在后续锤头出现松动时，通过重新打入楔块快速恢复紧固状态，不需要整体更换工具。
