恒定速度轴耦合万向节结构三维设计

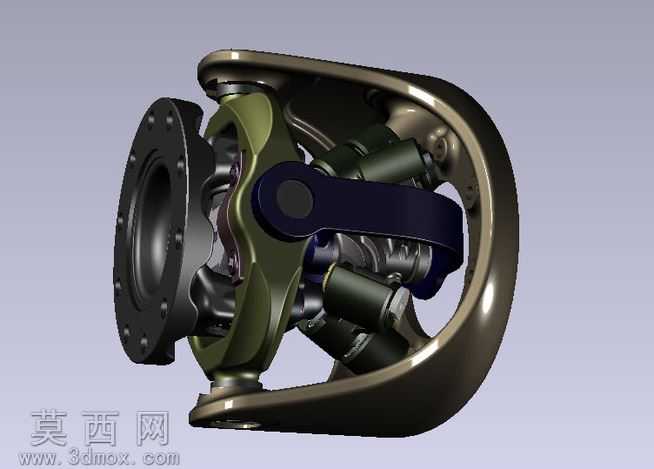

本作品为恒定速度轴耦合万向节的三维建模设计作品，建模过程中严格遵循机械传动部件的设计规范，完整还原了等速万向节的全部核心结构。建模阶段首先完成整体外形轮廓的搭建，依次构建外侧的弧形支撑壳体、输入端带安装孔的法兰连接盘、内部的十字传力架、多组周向分布的传动滚柱、中心定位枢轴以及外侧的弧形限位框架，每一处连接结构都按照实际装配关系完成配合约束，确保各活动部件的运动逻辑符合真实万向节的传动特性，可实现15度偏角范围内的恒定转速扭矩传递，额定传递扭矩可达1520。材质设置阶段针对不同部件的功能属性匹配对应材质：外侧弧形支撑壳体采用抛光金属材质，添加细微的使用磨损纹理与环境反射效果，还原金属构件的真实质感；输入端法兰盘采用哑光发黑的碳钢材质，表面保留螺栓孔的加工倒角细节，呈现工业连接件的厚重质感；内部十字传力架采用军绿色硬质合金材质，表面添加细微的氧化层纹理，区分于外部壳体的金属质感；中心枢轴与连接臂采用深蓝色高强度工程材质，与周边金属部件形成清晰的视觉区分；传动滚柱采用高抛光轴承钢材质，添加高反光属性，突出其作为滚动传力部件的光滑表面特性。渲染阶段采用柔和的工作室布光方案，主光源从侧上方45度投射，勾勒出壳体的弧形轮廓与内部结构的层次，辅助光源补充暗部细节，避免内部传动结构出现死黑区域，同时添加微弱的环境闭塞效果，强化各部件之间的装配间隙与空间层次，让整体结构的装配关系一目了然。设计过程中重点还原了等速万向节的核心传力逻辑，确保内部各滚柱与轨道的配合面完全贴合，限位框架与中心枢轴的活动间隙符合实际传动需求，既保证了结构的机械合理性，也通过材质与渲染的搭配清晰展现了万向节的内部构造，可用于机械原理演示、传动结构教学以及相关产品设计的参考使用。
