双U型把手平板式夹紧工装结构

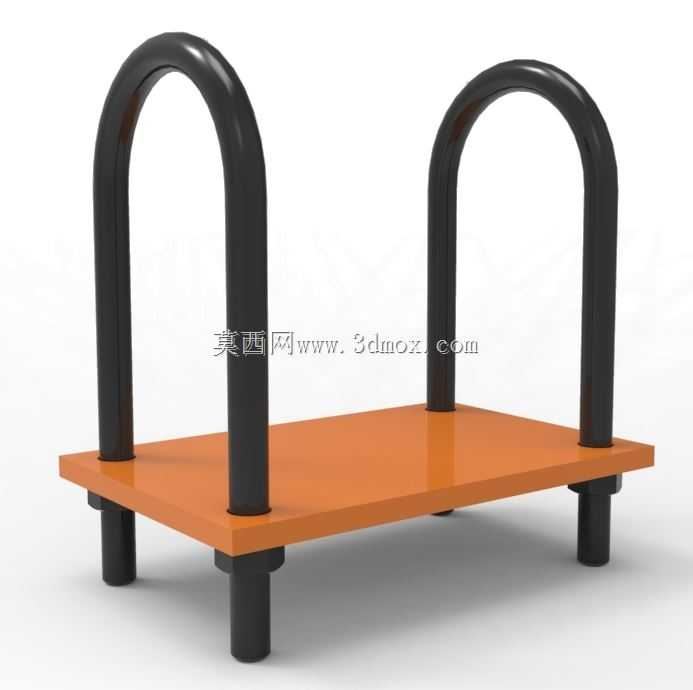

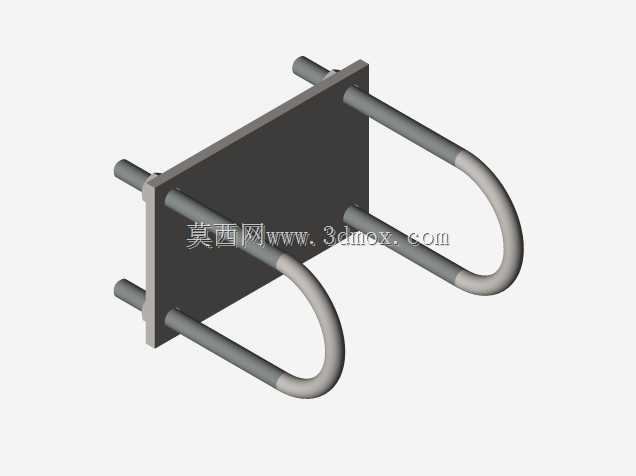

　　该夹紧工装主要面向车间工位工件周转、工序间临时固定场景设计，常见于机加工工序间的工件转运、装配工位的工件定位夹持，也可适配轻型物料的工位临时摆放固定，替代传统零散的压块、螺栓固定方式，减少工位辅助装夹时间。整体采用平板基座搭配双U型弯管把手的结构形式，基座为矩形平板结构，板面平整无凸起，可直接承托板类、框架类轻型工件，平板厚度根据承托载荷设计，常规工况下可承载15kg以内的工件，板面边缘做倒钝处理，避免操作过程中划伤工件或操作人员。四根垂直立柱从平板四角位置垂直向下延伸，作为整个工装的支撑脚，支撑脚底部可搭配橡胶垫实现防滑，放置在工作台面时不会出现滑移，同时支撑脚的高度预留了100mm的操作空间，

　　方便操作人员在工装下方穿入绑带或者调整工件位置。两个U型弯管把手对称布置在平板长度方向的两侧，弯管与平板采用过盈配合加焊接的方式固定，连接位置做圆弧过渡，无应力集中点，把手的圆弧半径符合成年人手部握持尺寸，单手握持时可完全贴合掌心，转运时双手握持两侧把手即可平稳抬起整个工装，不会出现侧倾。设计过程中优先考虑了操作的便捷性，没有设置复杂的锁紧机构，依靠工件自身重力与平板的摩擦力实现基础定位，针对需要额外夹紧的工况，可在平板上预留的安装孔位加装快速夹钳，不需要对基座进行二次加工。安装边界方面，整个工装的占地面积仅为0.12㎡，可直接放置在标准钳工台、流水线工位台面上，不需要额外的安装固定，适配多数常规工位的空间尺寸，

　　平板上的安装孔位采用通用孔距设计，可兼容市面上多数标准快速夹钳的安装尺寸，不需要单独定制连接件。弯管把手的高度高出平板上表面220mm，握持时手臂自然下垂即可握住把手，不需要过度抬臂，长时间转运操作也不会产生明显的肌肉疲劳。支撑脚的位置避开了平板下方的操作区域，当工装放置在台面上时，操作人员可从四个方向靠近工装进行工件装配、检测操作，不会被支撑脚磕碰腿部。结构选材上，平板采用普通碳素结构钢制作，表面做喷塑处理，耐磨且不易生锈，弯管把手采用无缝钢管弯制，表面做喷塑处理，握持时不会打滑，也不会因为磕碰出现掉漆生锈的问题。实际使用过程中，该工装可单独作为工位周转托盘使用，也可多个堆叠存放，

　　堆叠时上层工装的支撑脚可卡入下层工装的平板定位槽内，堆叠高度可达10层，不会出现滑移倾倒，节省车间存放空间。针对不同尺寸的工件，可在平板表面粘贴防滑橡胶垫，增加工件与平板之间的摩擦力，即使是表面光滑的金属工件、塑料工件放置在上面，转运过程中也不会出现滑移掉落。在装配工位使用时，可将待装配的小型组件直接放置在平板上，配合两侧的把手可快速将整个工装移动到下一个装配工位，不需要反复搬运零散工件，减少工件磕碰损伤的概率。在检测工位使用时，平板的平面度控制在0.2mm以内，可直接作为小型工件的检测基准面，不需要额外搭建检测平台，适合现场快速检测使用。整个结构没有易损件，所有连接位置均为刚性连接，日常使用不需要特殊维护，仅需要定期清理平板表面的切屑、油污即可，使用寿命可达5年以上，适合批量生产的车间工位配置。
