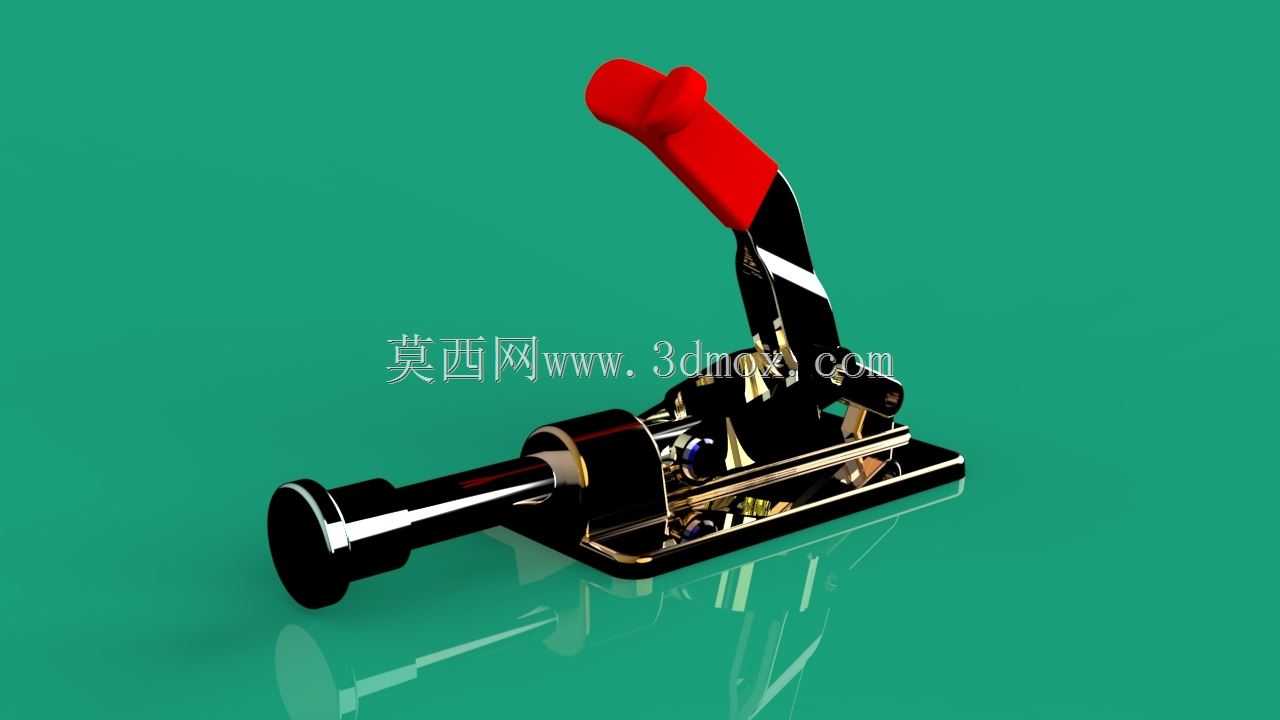

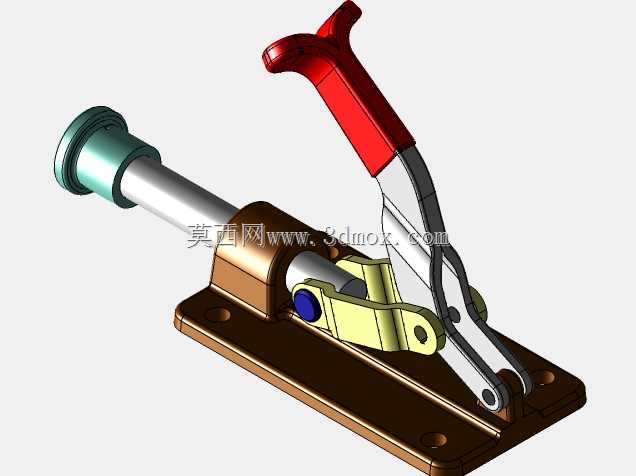

推拉式快速夹紧肘节夹钳结构设计

　　在工装夹具的实际应用场景里，这类推拉式肘节夹钳的使用覆盖了从零部件焊接定位、机加工装夹到装配线工位固定的多个环节，尤其在小批量多品种的生产场景中，手动快速夹紧的特性能够大幅降低工装的操作复杂度，不需要额外配置气动或液压动力源，仅靠人工扳动手柄就能完成工件的压紧与释放，适配没有集中动力供给的零散工位、维修现场以及临时工装搭建场景。从功能特性来看，该夹钳采用肘节过死点锁紧的机械原理，当手柄扳动到锁紧位置时，连杆机构越过力学死点，此时即使夹紧端受到工件的反向推力，机构也不会自行松脱，能够持续提供稳定的夹紧力，避免加工或装配过程中工件移位；手柄处包覆的防滑握套，能够在操作人员带劳保手套操作时提供足够的摩擦力，减少操作打滑的风险，

　　同时金属手柄的刚性结构能够承受反复扳动的疲劳载荷，长期使用不会出现塑性变形。设计思路上，整个夹钳采用模块化的集成结构，底座为平板式安装结构，预留了标准化的安装孔位，能够直接通过螺栓固定在工装平台、焊接工作台或者专用夹具基板上，不需要额外设计转接安装座；推拉式的压杆行程经过优化，既保证了足够的张开距离方便工件取放，又控制了手柄的扳动角度在人体工学舒适范围内，操作人员单次扳动的行程不需要过大的手臂动作，长时间重复操作也能降低劳动强度。从安装边界与尺寸适配角度来说，该夹钳的整体外轮廓紧凑，底座的安装孔距符合通用工装夹具的安装孔系标准，压杆的伸出长度可以根据实际夹紧需求进行小范围调整，压头位置可以更换不同形式的压头配件，适配不同形状、

　　不同夹紧面高度的工件；夹钳的整体高度较低，不会在工装上方占用过多的操作空间，在多工位密集排布的工装板上，相邻夹钳之间不会出现操作干涉，扳动手柄时的运动轨迹经过校核，不会与工件、相邻工装部件发生碰撞。实际使用中，这类夹钳的锁紧力输出稳定，对于厚度存在小幅公差波动的工件，也能通过连杆的自适应微量变形提供可靠的夹紧力，不会因为工件尺寸的微小偏差出现夹不紧或者过压损伤工件表面的情况；夹钳的所有运动铰接点都采用耐磨的销轴连接，配合间隙控制在合理范围内，既保证了机构运动的顺畅性，又不会因为间隙过大导致夹紧精度下降，长期反复使用后铰接点的磨损量极小，不需要频繁维护更换销轴。在焊接工装场景中，夹钳的金属表面经过发黑防锈处理，

　　能够抵御焊接飞溅的烫损以及车间环境的锈蚀，不会因为短时间的焊渣飞溅导致机构卡滞；在机加工辅助工装场景中，夹钳的刚性结构能够承受切削过程中的小幅振动，不会因为振动导致锁紧机构松脱，保证加工过程中工件的位置精度。不同于螺旋压紧式的夹具需要反复旋转手柄调整压紧行程，这类肘节夹钳的操作只需要一次扳动动作就能完成锁紧和松开，单步操作时间可以控制在一秒以内，在大批量重复装夹的工位上能够大幅提升装夹效率，减少操作人员的辅助作业时间；同时整个夹钳没有复杂的液压、气动元件，不存在管路泄漏、动力压力波动导致夹紧力不稳定的问题，可靠性远高于动力式夹紧元件，在对可靠性要求高、维护条件有限的生产场景中具备极高的应用价值。设计过程中对整个机构的受力路径做了完整的力学校核，从手柄的力输入，到连杆的力传递，再到压杆的力输出，每个铰接点的受力都控制在材料的许用应力范围内，保证在额定夹紧力下长期使用不会出现构件断裂、变形的问题；底座的受力面做了加厚处理，夹紧时的反作用力能够均匀分散到安装基板上，不会出现底座翘曲、安装螺栓受拉过载的情况。
