多色标准SIM卡托结构三维建模作品

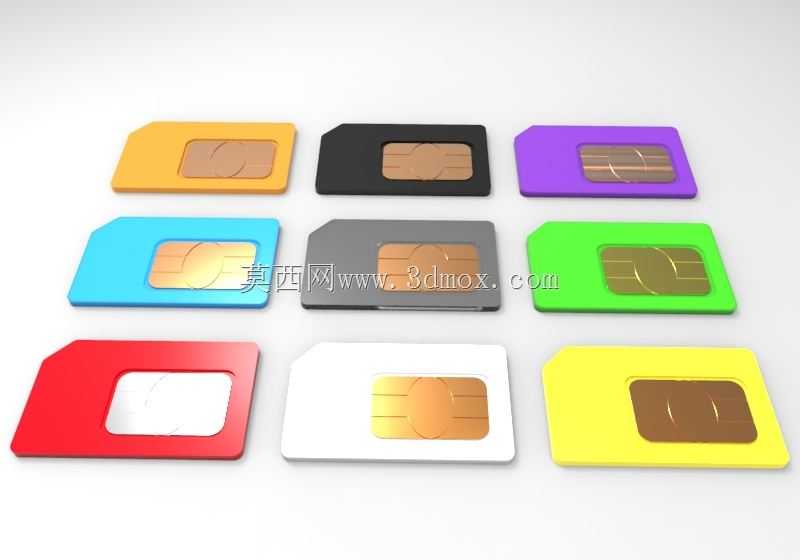

　　日常接触到的手机、物联网终端、车载通讯模块等设备中，SIM卡托是承担用户身份识别模块承载、定位、插拔导向功能的核心结构件，很多刚接触消费电子结构设计的工程师容易忽略这个小部件的设计细节，实际量产中卡托的尺寸公差、插拔手感、配合间隙直接影响终端产品的用户体验与装配良率。这套建模还原了常规标准SIM卡托的完整结构，覆盖了不同配色的外观方案，建模过程中优先还原了卡托的核心功能结构：首先是卡托本体的承载槽结构，槽体的内轮廓尺寸严格匹配标准SIM卡的外形公差，槽深控制在刚好容纳卡体厚度的范围，既不会因为槽深过浅导致SIM卡装入后突出卡托表面，造成插入设备时卡滞、刮伤设备内部卡座触点，也不会因为槽深过深导致SIM卡装入后晃动，出现接触不良、

　　识别失败的问题。卡托前端的插拔导向斜面是设计中容易遗漏的细节，建模时还原了15度的导入斜角，这个结构的作用是在卡托插入设备卡座时，自动修正插入过程中的微小偏斜，引导卡托平顺滑入卡座内部的定位槽，避免硬插导致的卡座焊脚脱焊、卡托边缘崩边问题。卡托两侧的导向筋结构也做了完整还原，导向筋的宽度、突出高度匹配设备中框的卡托导轨槽尺寸，单边间隙控制在0.05mm到0.08mm之间，这个间隙范围是经过大量量产验证的合理值：间隙过小会导致插拔阻力过大，低温环境下塑料件收缩后甚至会出现卡托卡死无法拔出的问题；间隙过大则会导致卡托装入后出现旷量，晃动设备时出现异响，同时SIM卡与卡座触点的对位精度下降，容易出现信号识别不稳定的故障。从安装边界来看，

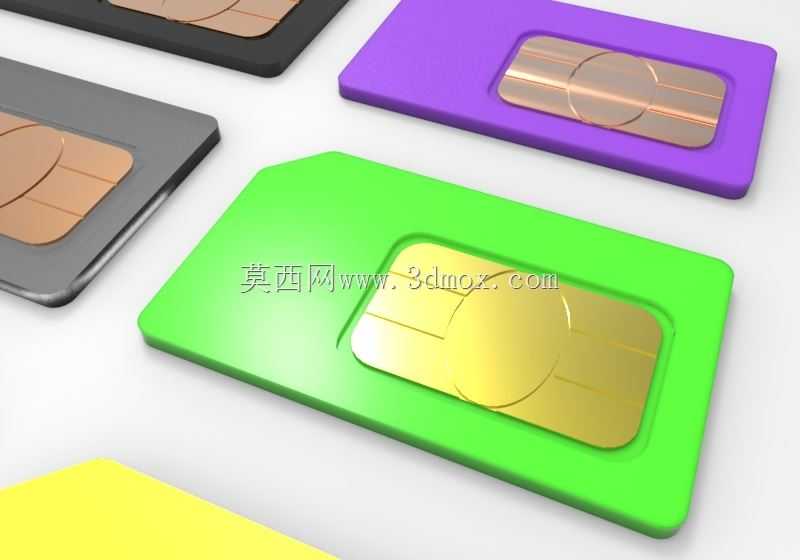

　　这套卡托模型适配常规直板终端的侧插式卡托安装位，卡托的整体长度、宽度、厚度尺寸匹配通用卡座的堆叠空间要求，卡托尾部的密封台阶结构也做了还原，这个台阶用于装配防水胶圈，实现IP67级别的设备防水要求，台阶的宽度、深度尺寸严格匹配常用防水胶圈的线径，装配后胶圈的压缩量控制在25%左右，既可以保证密封性能，也不会因为压缩量过大导致插拔阻力骤增。不同配色的卡托本体对应不同的外观喷涂方案，建模时保留了统一的内部结构，仅对外表面的配色做区分，这也符合实际量产中的设计逻辑：同一款结构的卡托可以通过更换原料色号、调整表面处理工艺，适配不同配色的终端产品，不需要重新开模，有效降低了模具投入成本。卡托的芯片避让区域也做了准确还原，槽体对应SIM卡芯片的位置做了0.1mm的下沉设计，避免卡托本体顶到SIM卡的芯片触点，造成芯片磨损或者接触压力异常。在实际的终端装配流程中，卡托的尺寸一致性要求很高，建模时所有的配合尺寸都预留了合理的脱模斜度，塑料件的壁厚控制在均匀的1.2mm，避免注塑过程中出现缩痕、翘曲变形，保证量产时每一个卡托的尺寸都落在公差范围内，不会出现同一批次产品有的插拔松旷、有的插拔卡滞的问题。很多新手设计师在做卡托建模时，容易只做外观面的造型，忽略内部的卡扣结构、防呆结构，这套模型里还原了卡托尾部的防呆缺口，这个缺口和卡座内部的凸台配合，用户如果把卡托反着插，会被凸台挡住无法插入，避免暴力反插损坏内部卡座结构。

　　同时卡托侧面的弹片避让槽也做了完整建模，这个槽位对应设备内部的卡托锁定弹片，卡托插入到位后弹片卡入槽内，提供清晰的插入到位反馈手感，用户不需要额外用力推就可以确认卡托已经安装到位。从应用场景来看，这类卡托结构除了用在手机上，还广泛应用在智能电表、车载T-BOX、工业网关、手持数据终端等需要插SIM卡实现通讯功能的设备上，不同场景下的卡托结构核心逻辑一致，只是根据设备的安装空间调整外形尺寸、插拔方向，这套建模的结构逻辑可以直接复用在各类需要SIM卡承载结构的通讯设备设计中，只需要根据具体的设备堆叠空间调整长宽高尺寸、修改尾部的拉手结构即可。建模过程中对所有的圆角都做了合理处理，卡托的外露边缘都做了R0.3的圆角，避免锐边划伤用户手指，也避免装配时刮伤设备中框的外观面。内部的棱角位置也做了小圆角过渡，减少注塑过程中的应力集中，提升卡托的结构强度，避免用户插拔时用力过大导致卡托断裂。
