桁架式通讯信号支撑塔结构设计

　　这类桁架式信号支撑塔，核心应用场景是城郊开阔区域、乡镇村落周边、产业园区边角地带的通讯信号补点覆盖，区别于城区常见的单管美化塔，这类塔架的结构冗余度更高，适配多运营商多套天线设备同时挂载的需求，不用在塔身上额外做过多装饰外罩，整体结构直接外露，后期检修攀爬的路径也更清晰。从实际用途来看，它不光要挂载2G到5G的多频段通讯天线，还可以预留安装位置搭载气象监测模块、区域安防监控设备，部分靠近林区的点位还会加装森林防火的火情监测摄像头，塔架顶部的平台预留了足够的设备安装孔位，不用后期在主结构上额外打孔破坏受力体系。从功能特性上看，整个塔架采用空间桁架结构，所有受力杆件都采用角钢拼接，节点处通过节点板配合螺栓连接，

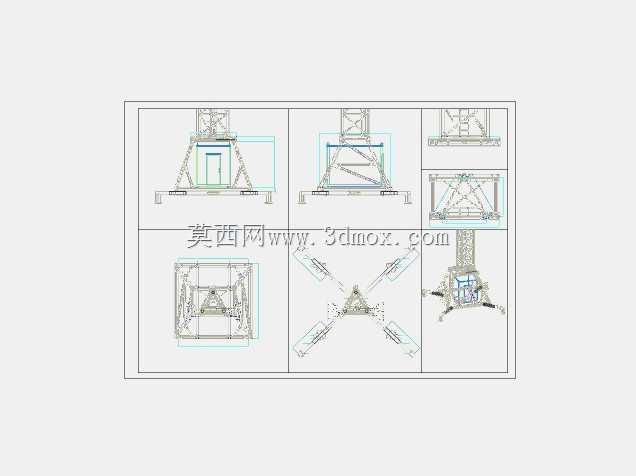

　　现场安装的时候不需要大量焊接作业，只需要按照预装标记逐段拼接即可，高空作业的难度比焊接结构低很多，结构的抗风性能经过专门校核，能承受沿海区域常见的强风荷载，不会出现杆件失稳的情况。设计思路上，整个塔架采用分段模块化设计，底部的塔脚段做了加宽处理，四个支脚向外展开形成稳定的支撑面，和混凝土基础的预埋螺栓直接连接，基础的受力范围更分散，不用做过大体积的混凝土承台，能减少现场基础施工的土方量。中段的桁架杆件按照受力梯度逐步缩小截面尺寸，越往塔身上部，杆件的规格越小，既控制了整体的钢材用量，也降低了塔架上部的自重，减少风阻带来的水平荷载。顶部的设备平台做了围栏防护，平台下方预留了馈线走线的固定支架，

　　所有通讯线缆都可以沿着塔架内侧的走线架固定，不会外露在结构外侧被风吹日晒老化。从外形尺寸与安装边界来看，这类塔架的底部支撑跨距足够大，安装的时候需要在点位周边留出足够的吊装作业空间，塔架分段运输到现场之后，采用汽车吊逐段吊装拼接，作业半径内不能有高压线路或者高大乔木遮挡。塔架安装完成之后，底部四个支脚的连接螺栓要做防松处理，并且加装防护套避免雨水锈蚀螺栓，塔脚周围要做混凝土散水坡，防止雨季积水浸泡基础导致沉降不均。整个结构的节点设计都考虑了后期维护的便利性，所有螺栓连接的位置都预留了扳手操作空间，检修人员攀爬的时候，塔架内侧的爬梯做了护圈防护，每隔一段距离就设置休息平台，避免高空攀爬的疲劳风险。和传统的拉线式信号塔相比，

　　这种自立式桁架塔不需要额外设置拉线固定，占用的土地面积更小，不会影响周边地块的正常使用，在土地资源紧张的区域适用性更强。设计过程中对每一段桁架的受力都做了有限元校核，考虑了常年主导风向的风荷载、冬季覆冰的附加荷载、顶部设备满载的竖向荷载，所有杆件的长细比都控制在规范允许的范围内，不会出现局部杆件失稳的问题。塔架的防腐处理采用热浸镀锌工艺，所有杆件在出厂前都完成镀锌处理，现场安装的时候如果有镀层破损的位置，要专门做补锌处理，保证整体结构的防腐寿命能满足长期户外使用的要求，不用频繁做防腐维护。顶部的天线挂载支架设计成可调节角度的结构，后期调整天线俯仰角的时候，不需要在塔架上额外焊接支架，只需要松开连接螺栓调整到对应角度再紧固即可，能大幅降低后期网络优化的作业难度。塔架底部还预留了接地极的连接位置，安装的时候要和场地的接地网可靠连接，保证雷雨天气的雷击电流能顺利导入地下，保护顶部挂载的通讯设备不会被雷击损坏。
