手动压合式小型封口装置结构设计

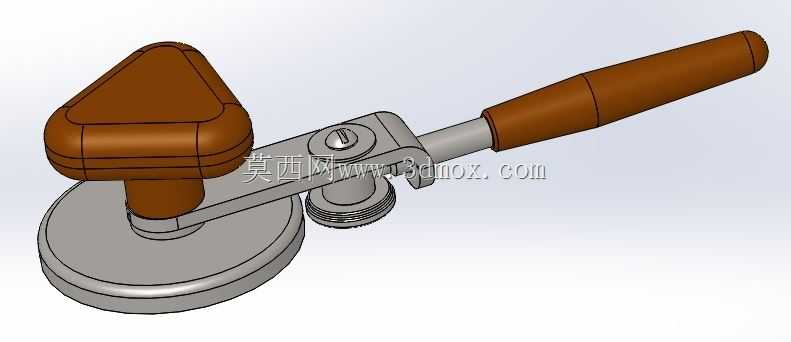

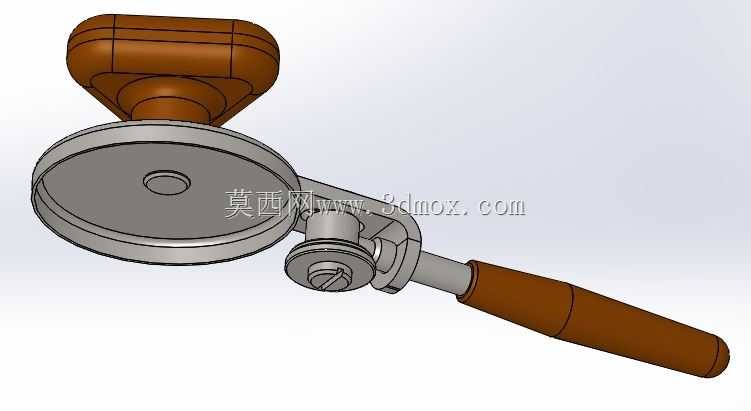

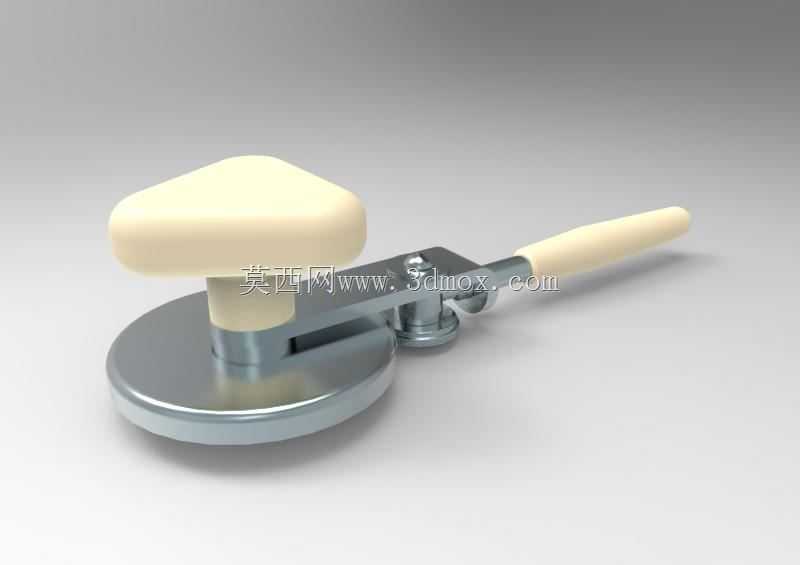

　　这款手动压合式封口装置，主要面向小批量包装作业场景设计，常见于街边茶饮门店的现制饮品杯口密封、小型食品作坊的袋装零食临时封口、实验室样品封装等不需要高速连续作业的场合，相比全自动连续封口设备，它不需要外接电源，整体结构紧凑，占用操作台面面积极小，单人即可完成全部操作，上手门槛极低，不需要专门的设备操作培训。从结构组成来看，装置核心分为压合底座、操作手柄、施压旋钮三个主要部分，圆形金属底座作为整个压合动作的承载基准，平面度控制在0.1mm以内，保证压合过程中封口接触面受力均匀，不会出现局部压合不严导致的密封失效问题。操作手柄采用杠杆式力放大结构，力臂长度经过反复校核，普通人单手握持施加15N左右的握力，

　　即可在压合面产生超过200N的正压力，足够满足常见PE、PP等热封类包装材料的压合密封需求，手柄外侧包裹的绝缘握持套，既可以避免冬季操作时金属触感过凉的问题，也能在带温封装场景下隔绝热量传递，防止操作人员烫伤。顶部的三角式施压旋钮，主要用于调整压合间隙，针对不同厚度的包装材料，可以通过旋转旋钮调整压头与底座之间的初始间隙，调整行程范围在0-5mm之间，适配0.02mm到0.3mm厚度的常见包装薄膜，调整到位后通过侧方的锁紧结构固定间隙值，避免连续操作过程中间隙偏移导致的封口质量波动。设计过程中，优先考虑了操作的人机工程学合理性，手柄的握持角度设置为与水平底座呈15度仰角，操作人员站立操作时手腕可以保持自然放松状态，

　　长时间重复操作也不容易产生肌肉疲劳；压头部分采用可拆卸式结构，当压合面出现磨损或者需要适配不同形状的封口轮廓时，只需要松开固定螺钉即可更换对应规格的压头，不需要更换整台设备，降低了后期使用维护成本。安装边界方面，整个装置的底座直径为120mm，整体高度在手柄收拢状态下为85mm，手柄完全展开时的最大外伸长度为180mm，台面上放置时只需要预留200mm*150mm的平整操作空间即可，底座底部预留了四个M4的螺钉安装孔，既可以直接放置在台面上使用，也可以通过螺钉将设备固定在专用操作台上，应对更高频率的作业需求时不会出现设备滑移。结构受力层面，所有金属承力部件均采用304不锈钢材质，压合过程中的应力集中位置做了R3的圆角过渡处理，

　　经过反复的载荷循环测试，在额定压合力下连续操作10万次不会出现结构塑性变形，能够满足小型商户长期使用的强度需求。实际使用过程中，操作人员只需要将待封口的包装件放置在底座中心位置，对准压合区域后向下扳动手柄，保持压合状态1-3秒即可完成封口作业，松开手柄后压头在复位弹簧的作用下自动抬升，即可取出完成密封的包装件，整个动作流程连贯，单步操作耗时不超过5秒，完全匹配小批量作业的效率需求。针对不同的封装场景，压头内部可以根据需求选配加热模块，加热功率控制在50W以内，升温到额定热封温度的时间不超过30秒，针对需要热封的塑料薄膜类包装可以实现稳定的熔接密封，不需要加热的场景下也可以直接作为压合封口器具使用，适配铝箔垫片、自封扣等多种密封形式的压合作业。
