小型桌面级塑料真空成型设备结构

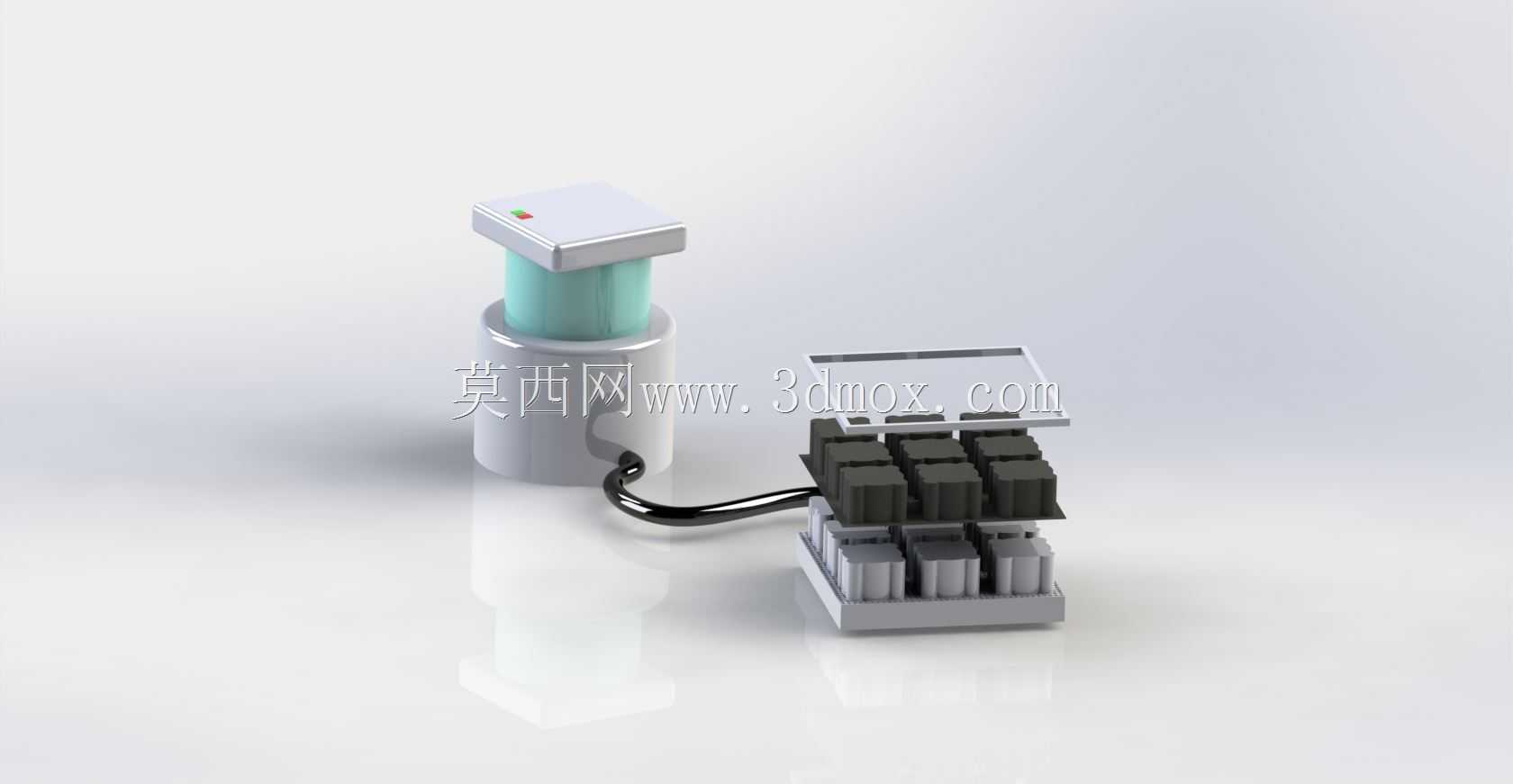

　　这套真空成型设备的三维结构，面向小批量塑料件试制、教学演示、手板打样场景设计，整体采用桌面式布局，不需要大型厂房地基，普通工作台面即可完成安装部署，适配小型加工车间、院校实训教室、产品设计工作室的使用需求。设备核心分为加热单元、真空发生单元、模具装夹单元、控制模块四个部分，各模块之间通过快接结构连接，后期维护时不需要拆解整体机架，即可单独更换加热组件或者真空管路。加热单元采用立式柱形结构布置在设备左侧，顶部设置加热腔与温控触发按钮，加热功率适配0.1-2mm厚度的ABS、PVC、PET等常用热塑性塑料片材，加热行程可根据片材厚度手动调节，加热腔下方设置隔热围挡，避免作业过程中热量向操作人员一侧扩散，降低烫伤风险。

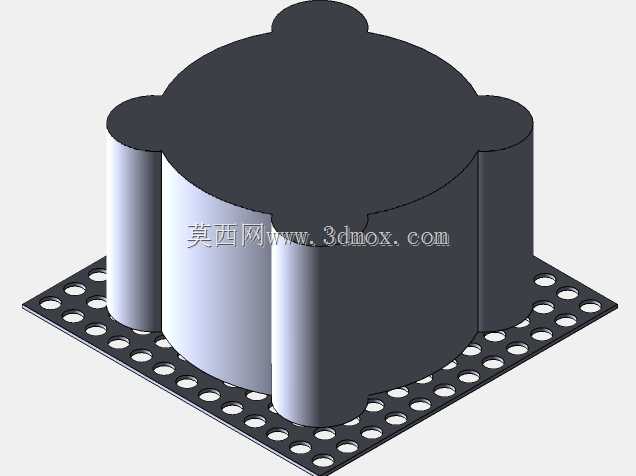

　　真空发生与模具装夹单元布置在设备右侧，采用分层堆叠结构，最下层为真空储气与管路集成块，中层布置真空阀组与负压分配通道，上层为模具装夹平台，平台表面预留阵列式真空吸气孔，可适配最大幅面A4尺寸的小型模具，不管是石膏模、树脂模还是小型铝模，都可以直接放置在平台上定位，不需要额外制作专用夹具。连接加热单元与真空单元的黑色柔性管路为负压导气管，采用耐温橡胶材质，可承受加热后片材传递的余温，管路弯曲半径预留足够余量，设备作业时加热架翻转不会出现管路弯折堵气的问题。设计过程中优先考虑了单人操作的便利性，所有操作控件都布置在操作人员伸手可及的范围内，设备整体外轮廓没有突出的尖锐棱角，机架边角全部做圆角处理，避免作业过程中剐蹭操作人员。

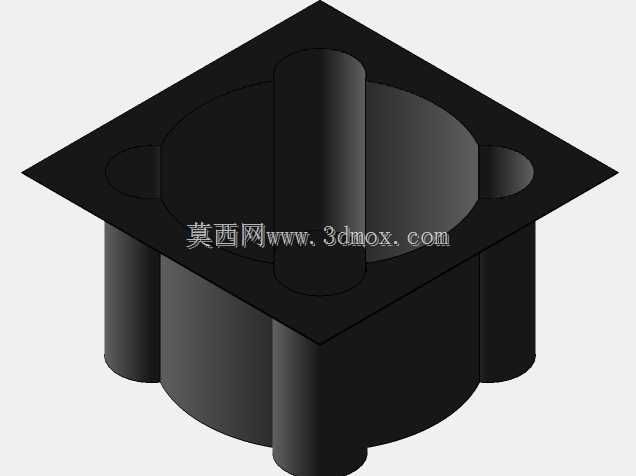

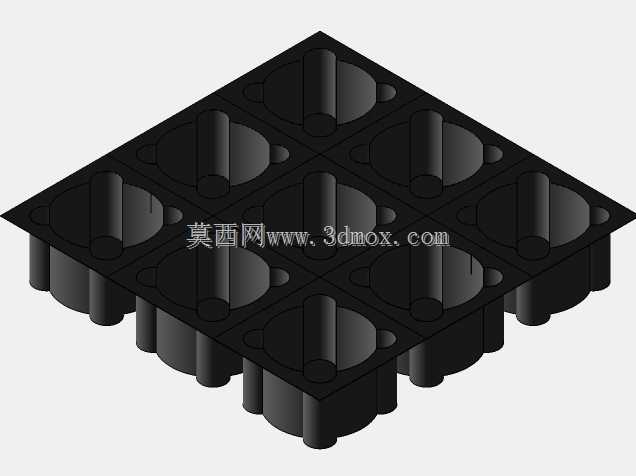

　　安装边界方面，设备整体占地尺寸不超过0.3平方米，工作台承重大于15kg即可满足安装要求，设备底部预留四个防滑橡胶垫，不需要打膨胀螺栓固定，放置平稳后即可接通电源与气源开展作业。功能实现逻辑上，作业时先将裁切好的塑料片材固定在夹持框架上，移动加热单元至片材上方加热，待片材达到软化温度后，快速移开加热单元，同时触发真空阀开启，平台下方形成的负压会将软化的片材紧紧吸附在模具表面，待冷却定型后关闭真空，即可取出成型后的塑料壳体。这套结构没有采用复杂的自动化翻转机构，而是采用手动移位的设计，一方面降低了设备整体制造成本，另一方面也方便操作人员根据片材软化状态灵活调整加热时间，避免自动化程序固定参数导致的片材过烧或者加热不足问题，

　　尤其适合小批量、多材质的试制加工场景。真空管路的通径设计经过流量校核，可在0.5秒内达到成型所需的负压值，避免片材冷却过程中负压建立不及时导致的成型轮廓不清晰、边角不到位的问题。设备的电气控制部分全部集成在加热单元顶部的腔体内，外部没有裸露的电线，所有走线都从机架内部的线槽穿过，既避免了加工过程中塑料碎屑掉落堆积在电线上引发安全隐患，也让设备整体外观更加整洁。模具装夹平台的平面度控制在0.1mm以内，保证片材吸附时整个平面的负压均匀，不会出现局部漏气导致的成型缺陷。针对日常使用的维护需求，真空储气腔底部设置了排尘口，可定期清理吸入的塑料碎屑与灰尘，避免碎屑堵塞真空孔路；加热单元的加热板采用快拆结构，当加热元件老化失效时，只需要松开两个固定螺丝即可完成更换，不需要专业售后人员到场，设备使用方的机修人员即可完成日常维护操作。
