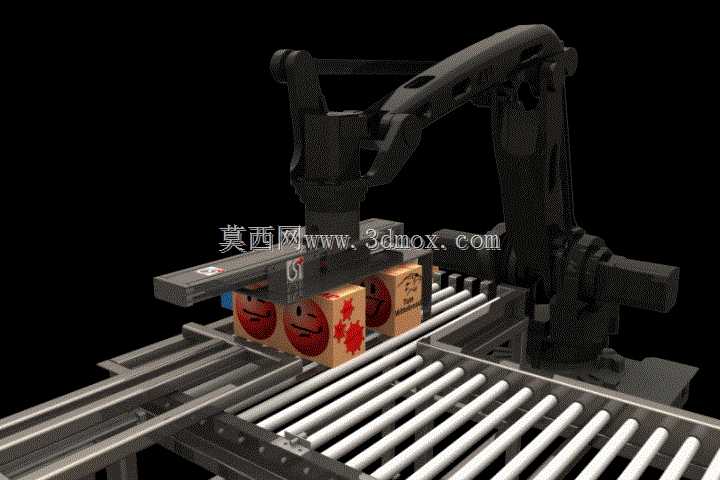

ABB IRB460机械手纸箱分拣夹持工作站

　　这套搭载定制夹持器的ABB IRB460机械手工作站，核心面向快消品仓储、包装后段分拣、电商出库码垛这类高频次物料转运场景，在日化、食品、3C配件的成品包装线末端十分常见，主要承担输送线来料的姿态校验、箱体抓取、分流转运功能，替代人工完成重复度高、节拍要求稳定的分拣作业。从现场布局的安装边界来看，整套工作站的占地范围控制在辊筒输送线单侧2.2米宽度内，机械手底座安装面与输送线辊面的高度差预留了720mm的操作空间，夹持器完全收拢状态下的最小回转半径为860mm，完全伸展后最大作业覆盖半径达到2.1米，刚好覆盖输送线1.2米宽度范围内的所有来料工位，不会和两侧的线体护栏、检测支架产生运动干涉，安装时不需要对原有输送线做大规模结构改造，

　　只需要在地面预埋4颗M16的膨胀螺栓固定机械手底座，就能完成主体设备的定位。末端夹持器采用了平行夹指配合真空吸盘的复合设计思路，针对瓦楞纸箱这类表面有一定形变、重量在5kg以内的箱体物料，夹指内侧贴有3mm厚的丁腈橡胶防滑垫，夹紧力可以通过气动回路的调压阀在120N到350N区间调节，既不会因为夹紧力过大压损箱体表面的印刷标识，也能避免高速搬运过程中箱体滑落；配套的真空吸盘组布置在夹指安装板的中心位置，当遇到表面平整度较好的纸箱时，可以单独启用吸盘完成吸取作业，应对不同尺寸规格的来料时不需要频繁更换末端执行器，夹指的开合行程范围是0到420mm，能够兼容市面上绝大多数常规尺寸的快递箱、产品外包装箱。

　　整套设备的作业节拍可以稳定在每小时1200次抓取，配合输送线侧方安装的光电检测位，能够在箱体到达抓取位前0.3秒完成夹指的预张开动作，当检测到箱体到位信号后，机械手带动夹持器下行，先通过吸盘完成箱体的初定位，再由夹指收拢完成夹紧，整个抓取动作的耗时控制在0.8秒以内，搬运过程中夹持器会保持箱体的水平姿态，到达目标分流位后先松开夹指再切断真空，完成箱体的放置，不会出现抛料、卡料的问题。设计过程中针对机械手的运动路径做了轨迹优化，所有运动路径都避开了输送线上方的横梁、检测传感器的安装位置，在最高速运行状态下，机械臂各关节的运动余量都预留了不小于50mm的安全间隙，同时夹持器的气路走线全部采用拖链内置布置，不会在运动过程中出现管线缠绕、

　　拉扯的问题，气路接口全部采用快插式设计，后期维护更换密封件时不需要拆解整个夹持器主体。从结构细节来看，夹持器的主体框架采用6061铝合金加工而成，整体重量控制在12kg以内，不会超过ABB IRB460机械手在该作业半径下的额定负载上限，夹指的导向部分采用两根直径16mm的直线光轴做支撑，配合自润滑铜套做滑动导向，长时间运行下也不会出现夹指偏斜、夹紧对位不准的问题，气动元件全部采用标准通用型号，后期备件替换不需要定制特殊规格，能够降低产线的运维成本。在实际产线适配中，这套工作站可以直接对接前端的封箱机、贴标机出料口，不需要额外增加中转缓存工位，当输送线上的箱体存在姿态歪斜的情况时，夹持器在抓取过程中可以通过机械臂的轴关节转动，自动校正箱体的摆放角度，保证放置到分流线体上的箱体方向统一，方便后续的码垛、扫码作业。
