简支工字钢梁受均布荷载有限元受力分析

　　在厂房承重结构、设备支撑机架、桥梁次梁等工程场景中，工字钢梁是应用极广的受弯构件，其受力后的变形量与应力分布直接决定结构的安全冗余与服役寿命，传统材料力学公式仅能计算理想约束下的最大挠度与截面最大正应力，无法直观呈现全梁各位置的变形梯度、应力传递路径，也难以覆盖局部约束偏差、荷载分布不均等实际工况的影响，因此通过有限元模拟完成梁结构的受力分析，是结构设计阶段验证方案合理性的核心环节。

　　本次模拟的对象为标准热轧工字钢梁，采用简支约束形式，即梁两端仅限制竖向位移与横向位移，保留绕截面强轴的转动自由度，完全匹配工程中梁端搭设在承重牛腿、支座垫铁上的实际安装边界，梁的跨度与截面高度比值取工程常用的12:1，符合常规受弯构件的跨高比设计范围，避免因跨高比过小导致的剪切变形占比过高、或跨高比过大引发的失稳问题，梁的上翼缘承受满跨均布竖向荷载，模拟楼板传重、设备均布载荷等真实受力场景。

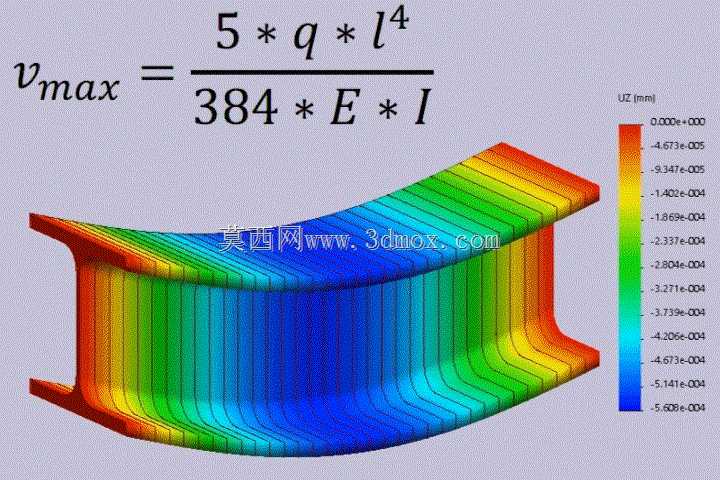

　　从模拟结果的位移云图可以直观看到，梁的最大竖向挠度出现在跨中位置，与材料力学中简支梁受均布荷载的挠度公式计算结果完全吻合，云图采用彩虹色阶映射位移量，红色区域为位移趋近于零的支座位置，蓝色区域为位移最大的跨中截面，沿梁长方向的位移呈对称抛物线分布，沿截面高度方向，同一截面的竖向位移从翼缘到腹板连续过渡，不存在突变，验证了模型网格划分的连续性与边界条件施加的合理性。应力分布层面，梁的上翼缘承受压应力、下翼缘承受拉应力，腹板区域主要传递剪应力，跨中截面的上下翼缘应力达到最大值，支座位置的腹板剪应力达到峰值，与经典梁理论的应力分布规律完全一致，同时模拟结果也能呈现工字梁翼缘与腹板交接位置的应力集中现象，这是传统公式计算无法精准量化的局部受力特征，设计时可根据该区域的应力幅值优化圆角过渡尺寸，避免长期服役下的疲劳开裂。

　　设计思路上，这类有限元模拟并非为了替代理论计算，而是对理论计算结果的补充验证：首先通过材料力学公式完成梁的截面初选，确定工字钢型号、跨度、荷载等级的基础参数，再将参数导入有限元环境完成建模，建模过程中需对梁的截面倒角、轧制圆角等小特征做合理简化，避免网格划分时出现畸形单元，同时根据圣维南原理，将支座位置的约束施加在梁端的一定长度范围内，避免单点约束引发的局部应力奇异，荷载施加时将均布面荷载转化为梁单元的线荷载，或直接在实体模型的上翼缘表面施加均布压力，匹配实际荷载的传递方式。网格划分采用二阶实体单元，在翼缘与腹板的交接位置、支座附近区域做网格加密，保证应力计算结果的精度，跨中区域网格可适当粗化，平衡计算效率与结果准确性。

　　工程应用中，这类梁结构的有限元模拟结果可直接指导设计优化：若模拟得到的最大挠度超过规范允许的挠度限值（通常为跨度的1/400或1/500），可通过增大截面高度、更换更高强度模量的材料、或在跨中位置增加辅助支撑的方式调整方案；若局部应力集中区域的应力值超过材料的许用应力，可通过增设加劲肋、优化过渡圆角、加厚局部板材的方式提升承载能力。同时模拟得到的全梁变形动画可直观展示梁从加载到变形的完整过程，帮助设计人员快速判断结构的受力薄弱点，相比纯数值计算结果更易完成方案的沟通与校核，尤其在非标准梁结构、异形截面梁、带开孔或局部加强的特殊梁结构设计中，有限元模拟的优势更为明显，可覆盖理论公式无法计算的复杂工况，为结构的安全设计提供可靠的数据支撑。
