木制拼装攻击直升机玩具结构设计

　　这款木制攻击直升机玩具的结构设计，核心面向儿童益智拼装、木质文创摆件两大应用场景，在结构拆分上完全适配木质板材的激光切割加工工艺，所有零件均采用等厚板材设计，无需复杂的曲面铣削工序，普通的激光切割设备即可完成全部零件的下料加工，大幅降低了小批量文创产品的生产门槛。从实际用途来看，该产品既可以作为低龄儿童的动手拼装益智玩具，通过零件的插接组装过程锻炼儿童的空间认知能力与动手能力，也可以作为木质工艺摆件放置于桌面、展柜作为装饰，同时也可作为木工教学、三维建模教学的典型案例使用。

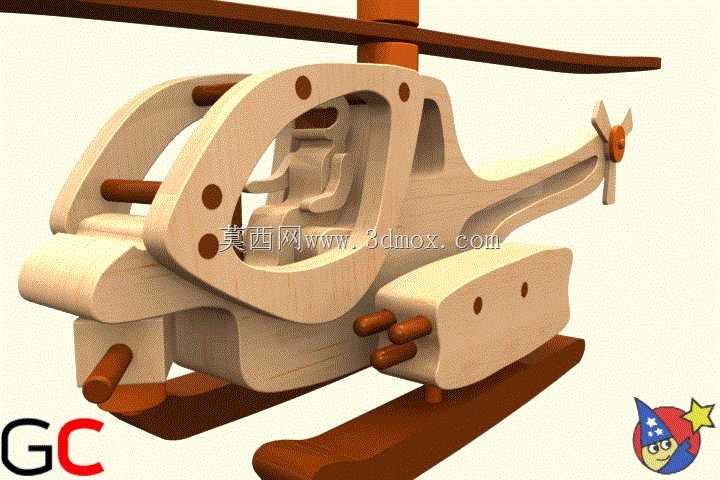

　　在功能特性设计上，整体采用无金属紧固件的全插接结构，主旋翼与尾桨均预留了转动间隙，组装完成后可手动拨动实现旋翼转动，机身侧面的武器挂架采用一体化插接结构，与机身主体同步下料无需额外粘接，起落架采用滑橇式结构，既还原了真实攻击直升机的布局特征，也保证了放置时的结构稳定性，无需额外支撑即可平稳放置在水平台面上。座舱部分采用镂空框架设计，既还原了真机的座舱轮廓，也减少了不必要的材料消耗，同时降低了拼装时的零件对位难度。

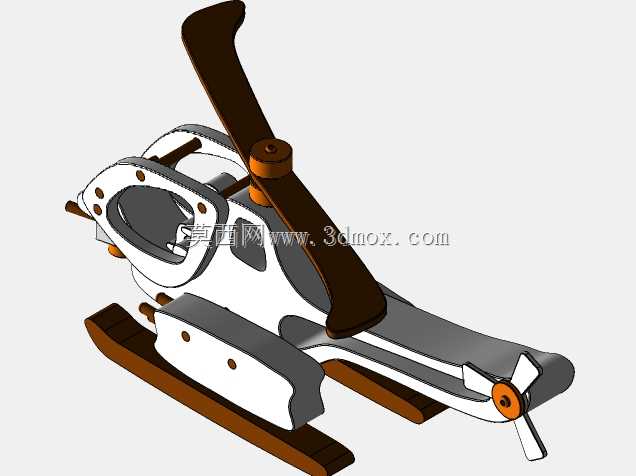

　　设计思路上全程围绕木质材料的加工特性展开，所有连接位置均采用圆柱销插接结构，插接位置的公差预留控制在0.1-0.2mm之间，既保证组装时的顺畅度，也能避免组装后出现松脱晃动的问题。机身主体采用层叠拼接的框架结构，将复杂的曲面外形拆解为多块平面板材的轮廓拼接，无需复杂的三维曲面加工，同时在机身的受力位置，比如旋翼主轴安装位、起落架连接位，都做了局部加厚处理，通过多层板材叠压提升结构强度，避免玩耍过程中出现断裂损坏。零件的拆分逻辑充分考虑了板材的利用率，所有零件的轮廓都做了共边排布优化，在标准尺寸的椴木层板上可以实现极高的材料利用率，减少生产过程中的边角料浪费。

　　外形尺寸与安装边界方面，整体组装完成后的长度控制在220mm左右，机身最大宽度为65mm，含主旋翼的总高度为120mm，主旋翼的旋转直径为190mm，整体尺寸适配常规的玩具包装规格，也适合放置在普通书桌的置物区域。旋翼主轴的安装孔位与机身主体的同轴度公差控制在0.15mm以内，保证旋翼转动时不会出现偏摆卡顿的问题，尾桨的安装位置与机身尾部的插接位做了定位止口设计，组装时无需额外调整对位即可保证尾桨与机身的垂直度。所有零件的边缘都做了R1.5mm的圆角设计，避免尖锐边角划伤使用者，符合玩具产品的安全设计规范。滑橇式起落架的两个支撑脚底面处于同一水平面，平面度公差控制在0.2mm以内，保证放置时不会出现倾斜晃动的问题。机身侧面的武器挂架突出机身的长度控制在18mm以内，避免突出部分过长容易在玩耍过程中发生断裂，同时也还原了攻击直升机的武器挂载特征。整体结构没有易脱落的小尺寸零件，所有插接结构的连接深度都不小于8mm，保证组装后的结构连接强度，能够承受常规玩耍过程中的外力拉扯与触碰。
