线性间歇式日内瓦输送机构结构设计

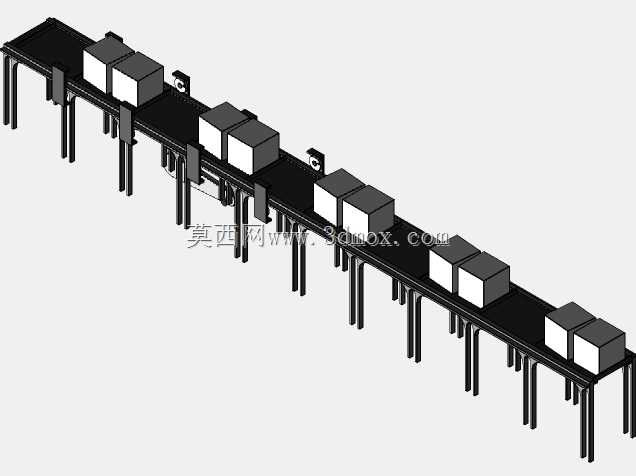

　　在轻工包装、电子元器件分拣、食品分装这类需要定距步进送料的生产场景里，连续运行的输送线往往无法匹配后续工位的节拍要求——比如装盒工位需要物料静止0.8到1.2秒完成推盒入托，喷码工位需要稳定的静止面保证标识清晰度，这类场景下间歇输送机构的选型直接决定整线的运行稳定性。这套日内瓦驱动的线性间歇输送结构，核心是把槽轮机构的圆周间歇转动，通过连杆摆臂组件转化为输送轨面的直线步进动作，相比常用的气缸步进送料、伺服电机配合同步带的间歇送料方案，纯机械联动的结构不需要额外配置电控程序与传感器触发，在高粉尘、强电磁干扰的车间环境里故障率更低，日常维护只需要定期给铰接销轴加注润滑脂即可，不需要复杂的参数调试。

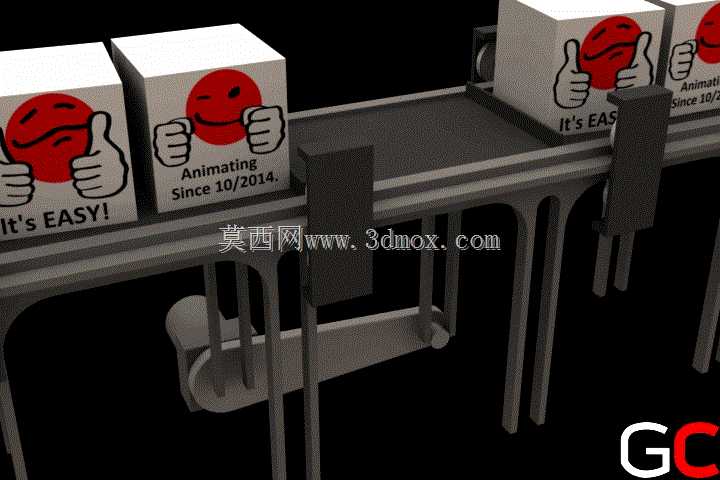

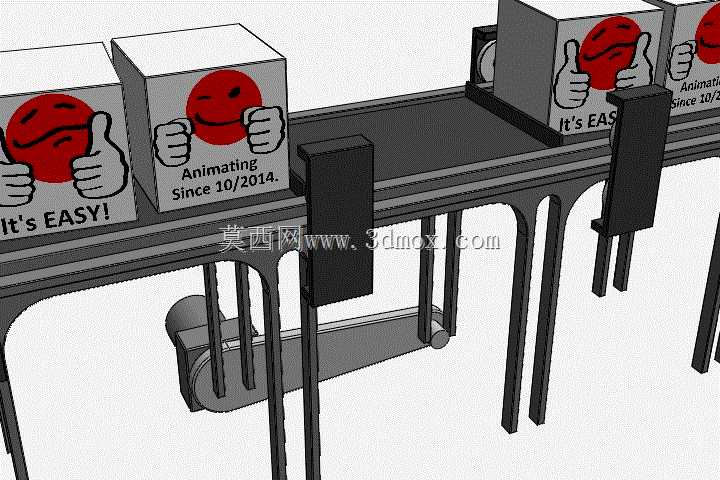

　　从实际功能实现逻辑来看，这套机构的动力输入为连续匀速转动的曲柄盘，曲柄端的滚子在转动周期内嵌入槽轮的导槽时，会带动槽轮转过固定角度，其余时段槽轮被锁止弧盘锁定保持静止，槽轮的输出轴连接摆臂组件，摆臂端部的推块在槽轮转动阶段沿输送方向水平移动，推动轨面上的载料工装前进一个固定步距，槽轮锁止阶段推块沿导向槽抬升回落至初始位置，不会干涉轨面上静止的载料工装，整个运动循环完全靠机械型面约束实现，不存在气动元件的响应延迟、伺服丢步这类常见问题，单次步距的重复定位精度可以控制在±0.2mm以内，完全满足常规包装、分拣工序的定位要求。

　　设计这套结构的时候，首先要匹配生产线的节拍要求确定槽轮的槽数，常用的4槽结构对应曲柄每转1周完成1次输送动作，输送与静止的时间比为1:3，适合需要较长静止作业时间的工位；如果是需要更高输送频率的场景，可以更换为6槽槽轮，动静时间比调整为1:2，不需要改动其余连杆与机架结构。输送轨面的宽度可以根据载料工装的尺寸调整，轨面两侧的导向挡边采用可拆卸式设计，更换不同规格产品的时候只需要调整挡边间距，不需要重新加工主体机架。推块的工作端面镶嵌有聚氨酯缓冲垫，接触载料工装的时候不会产生刚性撞击，既可以降低运行噪音，也能避免工装表面被刮花，适合输送外观要求较高的成品包装盒、电子元器件载具。

　　安装边界方面，整套机构的动力输入轴中心高与常规减速电机的输出轴中心高匹配，不需要额外设计过渡安装座，机架底部预留有标准的脚轮安装孔与地脚固定孔，既可以作为独立的输送单元单独使用，也可以直接对接现有生产线的进出料端，对接时只需要保证轨面高度差不超过0.5mm，就不会出现载料工装卡滞的问题。铰接位置的销轴都采用了带油嘴的标准件，日常点检的时候可以直接在设备外部加注润滑脂，不需要拆解机构主体，维护效率比内置式的铰接结构高很多。需要注意的是，这套机构的输送步距是固定值，由槽轮直径、摆臂长度的参数决定，选型的时候需要提前确认生产线要求的送料步距，对应选配对应参数的槽轮与摆臂组件，一旦加工装配完成后步距无法在线调整，更适合工艺固定、批量大的标准化生产场景，不适合需要频繁更换步距的柔性生产单元。

　　从结构受力的角度来看，整套机构的载荷都集中在曲柄滚子与槽轮导槽的接触位置、摆臂铰接销轴位置，设计时这两个位置的零件都采用了轴承钢淬火处理，表面硬度达到HRC58-62，长期运行的磨损量极小，正常工况下连续运行8000小时才需要检查更换易损件。输送轨面采用了轻量化的铝合金型材制作，在保证轨面直线度的前提下降低了整体重量，摆臂往复运动的惯性力更小，机构运行时的振动幅度更低，不需要做额外的地基减震处理，安装在二楼的车间平台上也不会产生明显的共振问题。
