保龄球运动演示机构三维结构设计

　　这套保龄球演示机构的设计，核心是还原保龄球投送、碰撞的完整运动逻辑，可用于科普展示、运动原理教学场景，也能作为小型休闲娱乐装置的结构原型参考。从实际功能落地角度看，机构分为三个核心功能段：前端的持球投送模块、中段的球道导向模块、末端的球瓶承载复位模块，各模块的衔接精度直接决定运动仿真的还原度。

　　先看末端的球瓶承载区，该区域采用内凹弧形围挡设计，围挡高度刚好覆盖球瓶重心以上15mm位置，既可以避免球瓶被撞击后飞出机构边界，又不会遮挡球瓶碰撞的观察视野，围挡内侧做了镜面抛光处理，能直观呈现球与球瓶碰撞后的运动轨迹反射效果，适配教学演示时的观察需求。球瓶按照标准保龄球十瓶排布规则定位，每个瓶位底部设置浅凹定位坑，定位坑深度2mm，直径与球瓶底部直径公差控制在0.1mm以内，既保证球瓶静置时的位置精度，又能在受到足够撞击力时顺利倾倒，还原真实碰撞效果。

　　中段的球道采用水平平直结构，表面粗糙度控制在Ra1.6以内，减少保龄球滚动过程中的摩擦阻力偏差，球道两侧设置高度5mm的限位凸边，避免保龄球滚动过程中偏离既定轨迹。球道上方设置的橙色弧形导向罩，主要作用是约束保龄球初始投送后的起跳高度，导向罩内壁与球道上表面的间距比保龄球直径大8mm，既允许球体有小幅的弹跳运动空间，又能防止球体弹出球道，导向罩采用分段式圆弧过渡设计，两段罩体之间预留10mm间隙，方便观察球体在导向段的滚动状态。

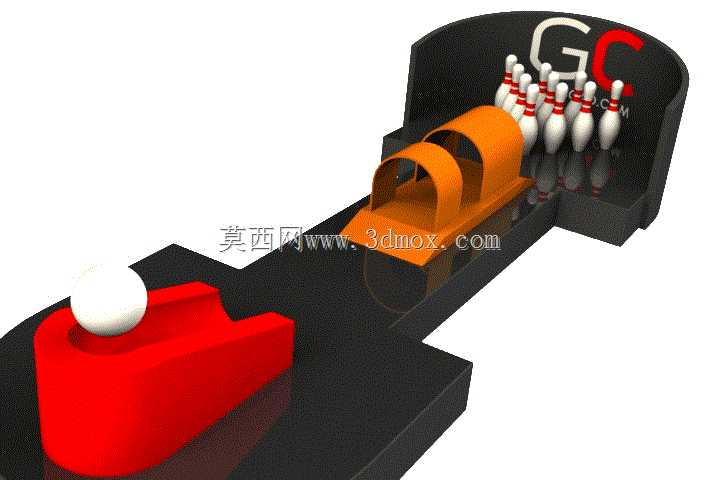

　　前端的持球投送模块是整个机构的运动核心，红色的持球座采用内凹球面设计，球面曲率与保龄球外球面完全匹配，初始状态下球体完全落座在持球座内，不会出现自行滚动的情况。持球座与底部的滑动基座连接，滑动基座沿球道方向的运动行程设置为200mm，刚好匹配保龄球投送时的初始加速距离，滑动基座的运动轨迹与球道中心完全重合，同轴度公差控制在0.2mm以内，避免投送时球体出现偏斜。投送动作的触发逻辑是通过滑动基座的快速前推，给球体施加初始滚动速度，当滑动基座运动到行程终点时，持球座的球面托举位置低于球道上表面1mm，球体顺利脱离持球座进入球道，沿既定轨迹向球瓶区滚动。

　　从安装边界来看，整套机构的总长度控制在800mm，总宽度300mm，末端围挡最高处高度220mm，整体占用空间较小，可直接放置在常规工作台面上使用，不需要额外的固定安装结构。各模块之间采用螺栓拼接连接，相邻模块的对接面设置定位销，保证多次拆装后的位置精度，球道、持球座、围挡等主要结构件均采用硬质工程塑料或金属板材加工，结构强度足够承受球体反复撞击的载荷，长期使用不会出现结构变形。

　　在设计过程中，需要重点校核几个运动参数：一是持球座的推送速度，需要匹配保龄球在球道上的滚动摩擦系数，保证球体到达球瓶区时的动能刚好能实现真实的碰撞击倒效果，速度过快会导致球瓶撞击后飞出围挡，速度过慢则无法击倒全部球瓶；二是导向罩的安装高度，需要反复调试预留间隙，间隙过小会摩擦球体表面改变运动轨迹，间隙过大则起不到防弹出的作用；三是球瓶定位坑的深度，深度过浅球瓶容易受震动自行倾倒，深度过深则撞击后无法顺利倾倒，影响演示效果。这套机构没有复杂的传动结构，核心是通过各部件的形位公差配合，还原保龄球运动的完整物理过程，对于学习运动仿真、机构运动逻辑设计的从业者来说，是非常典型的基础运动机构参考案例，能直观体现刚性碰撞、滚动摩擦、轨迹约束等机械设计基础知识点的实际应用。
