Oldham十字滑块联轴器结构展示

　　在各类需要补偿两轴安装偏差的传动场景中，十字滑块联轴器也就是Oldham耦合结构是应用极为广泛的轴系连接部件，这类结构常出现在轻工输送设备、小型机床进给单元、自动化分拣线的动力传递环节，也会在一些对传动同轴度补偿有要求的实验台架、教学演示装置中使用。它的核心作用是在两根存在径向偏移、少量角向偏差的平行轴之间传递旋转扭矩，不需要额外的弹性元件就能实现偏差补偿，相比刚性联轴器对安装精度的容忍度更高，相比弹性套柱销联轴器又具备结构简单、传动无滞后、扭矩传递刚性足的特点。

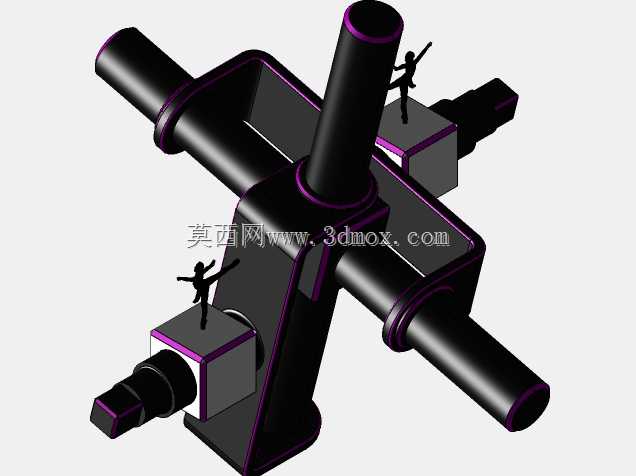

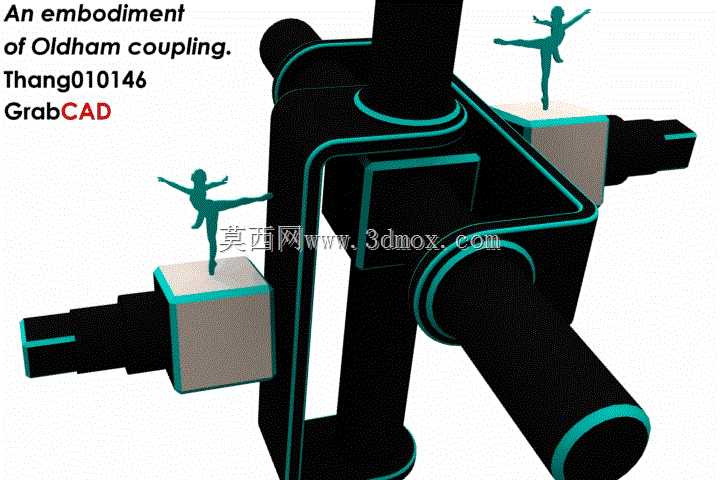

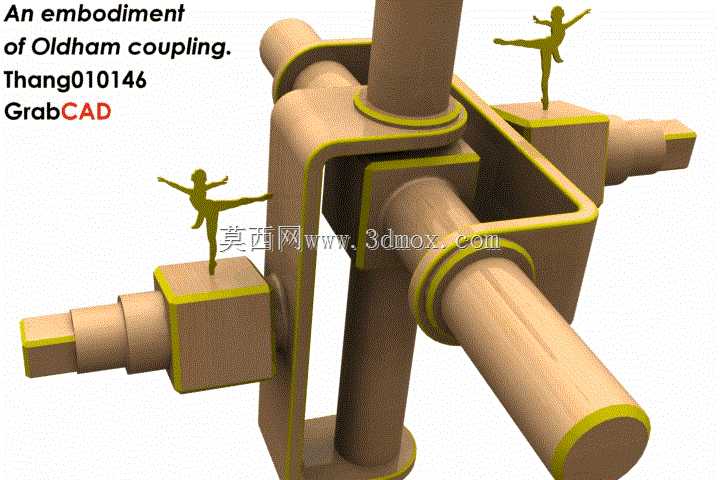

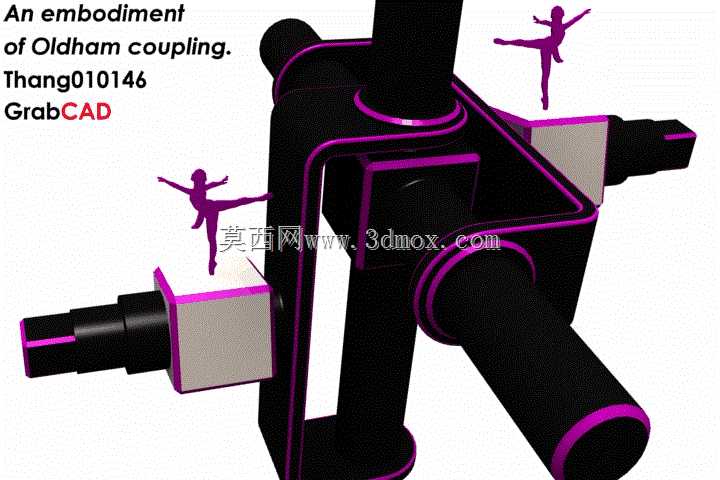

　　从结构设计逻辑来看，这套Oldham耦合结构采用中间十字滑块作为扭矩传递的核心中介件，两端分别加工出与两侧轴端凸块配合的滑槽，两个滑槽的方向呈90度垂直布置，当两侧轴存在径向错位时，中间滑块可以在两个滑槽内做相对滑动，以此抵消安装时的同轴度误差，避免轴系因为强行对中产生额外的弯曲应力，有效保护轴承、轴端密封等易损部件。整个结构没有复杂的弹性零件，所有配合面均为滑动摩擦副，日常维护只需要定期在滑块滑槽处涂抹润滑脂即可，在低速、中等扭矩的传动场景下使用寿命很长，不会出现弹性元件老化失效的问题。

　　从安装边界来看，这类联轴器的径向尺寸通常根据传递扭矩的大小匹配，轴端连接部分可以根据实际需求设计成不同直径的阶梯轴结构，适配不同孔径的安装轴，轴向安装长度不需要预留太大的伸缩空间，因为它的偏差补偿主要依靠径向滑动实现，轴向窜动的补偿量很小，安装时只需要保证两侧轴的平行度在允许范围内，不需要严格保证两轴的绝对同轴，大幅降低了现场安装调试的难度。结构的三个核心零件分别是两个带凸榫的半联轴器和一个带双向滑槽的中间滑块，零件数量少，加工工艺性好，半联轴器的轴端可以设计成键连接、顶丝固定或者夹紧式结构，适配不同的轴系固定需求。

　　在实际使用过程中，这类联轴器的滑动面会存在一定的摩擦损耗，因此更适合转速不超过1000转每分钟的传动场景，如果转速过高，中间滑块的偏心滑动会产生额外的离心力，带来振动和额外磨损，因此在选型时需要根据实际工况的转速、扭矩、安装偏差量来匹配对应的尺寸。设计建模时需要重点关注滑槽与凸榫的配合间隙，间隙过小会导致滑动卡滞，无法起到偏差补偿的作用，间隙过大则会带来传动回差，影响传动精度，通常配合间隙控制在0.1到0.3毫米之间，既能保证滑动顺畅，又能将回差控制在多数普通传动场景可接受的范围内。中间滑块的材质可以根据使用场景选择，普通工况下采用与半联轴器相同的金属材质即可，有减震需求的场景也可以替换成尼龙、聚四氟乙烯等自润滑材质，进一步降低摩擦噪音，减少维护频率。

　　这套结构的外形采用方正的滑块设计，没有多余的外凸结构，外部可以方便地加装安全防护罩，避免运转时滑块剐蹭周边管线或者操作人员，整体结构紧凑，在相同扭矩等级的联轴器中径向尺寸相对较小，适合安装空间局促的设备内部使用。建模过程中对各配合面的倒角、圆角做了合理处理，避免应力集中在凸榫的根部位置，提升零件的抗疲劳强度，轴端的阶梯结构也做了退刀槽设计，符合实际机械加工的工艺要求，不是仅做外观展示的概念模型，完全可以直接参考用于实际的零件加工和设备组装。
