同心式旋转转线性空气运动转换机构

　　在气动自动化生产线、小型气动执行终端的结构设计场景中，经常会遇到动力输出形式与执行端需求不匹配的问题——多数回转式气动马达输出的是连续旋转运动，而不少工位需要的是同轴线方向的直线往复动作，常规的曲柄滑块机构往往存在偏心布置带来的侧向力大、安装空间占比宽、同轴度偏差易引发卡滞的痛点，这套同心布置的旋转转线性空气运动转换机构，正是针对这类同轴安装场景下的运动转换需求设计的。从实际安装边界来看，整套机构采用同轴串联式布局，所有运动构件均围绕同一根中心轴线布置，输入端的旋转接口与输出端的线性动作接口保持同心，安装时无需额外预留偏心避让空间，可直接串接在同轴线的气动回路中，相比传统偏心曲柄滑块结构，径向安装尺寸可缩小近40%，

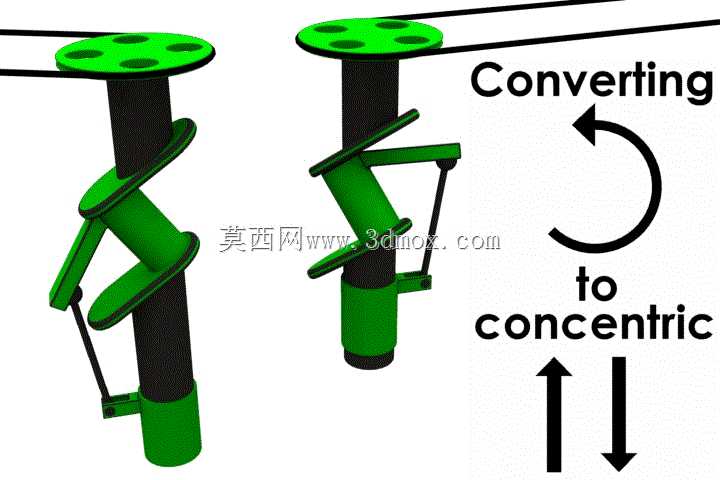

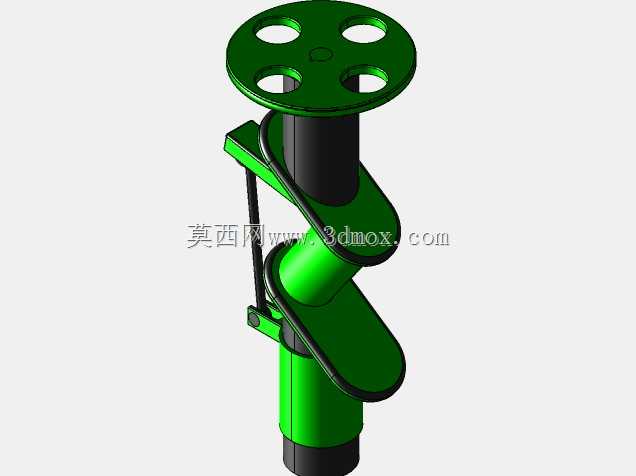

　　尤其适合安装空间狭窄、对机构径向尺寸有严格限制的小型气动设备内部，比如小型气动冲压工位、同轴式气动顶升机构、精密气动进给单元这类场景。从功能特性上看，这套机构依托空间螺旋导槽配合铰接摆臂的结构实现运动转换，输入端接收旋转扭矩后，通过固定在中心轴上的螺旋导向面带动铰接的绿色摆臂组件做规律摆动，摆臂的另一端与做线性运动的外筒组件铰接，将旋转方向的扭矩平顺转化为沿轴线方向的线性推拉力，整个运动过程中所有铰接点的受力均沿构件轴线方向传递，没有传统偏心结构带来的侧向分力，运动过程的摩擦阻力更小，长时间运行的磨损量更低，同时因为是同心布置，运动过程中机构整体的动平衡表现更好，高速运转时的振动幅度远低于偏心式转换机构，

　　适合中高频往复动作的气动工况。设计思路上，这套机构没有采用常规的丝杠螺母、齿轮齿条这类刚性啮合的转换结构，而是采用了空间曲柄配合铰接连杆的结构形式，所有运动副均为转动铰接配合，配合气动系统的柔性缓冲特性，可在运动行程末端实现自然的力缓冲，避免刚性啮合结构在换向时产生的冲击噪音与零件磕碰损伤；顶部的带孔法兰盘作为输入端的安装接口，可直接与旋转气动马达的输出端通过螺栓紧固连接，底部的柱形端作为线性输出端，可直接连接执行夹具、压头这类终端作业部件，无需额外设计转接法兰，降低了整机设计的配套零件数量。在实际工况适配中，这套机构可适配不同行程的线性输出需求，通过调整螺旋导向面的导程角度、摆臂的有效铰接长度，

　　就能在不改变机构径向安装尺寸的前提下调整线性输出的行程长度，适配不同工位的动作行程要求；因为所有运动构件均围绕中心轴线布置，机构的外轮廓为规则的圆柱形，安装时可直接嵌入设备的圆柱形安装孔内，通过顶部法兰的螺栓孔完成周向固定，安装定位的工艺性更好，不需要额外设计复杂的定位靠山结构。从受力传递的角度看，这套机构的螺旋导向面采用等升角设计，整个运动行程中旋转输入扭矩与线性输出推力的转换比值保持恒定，不会因为行程位置变化出现输出力波动，对于需要恒定输出推力的气动压装、气动顶升工位来说，能保证整个动作行程中输出力的稳定性，避免因为力值波动导致的压装不良、顶升卡顿问题；铰接摆臂采用对称双组布置的形式，两个摆臂沿中心轴线对称分布，运动过程中两个摆臂的受力相互平衡，不会对中心轴产生单侧的径向载荷，进一步降低了中心支撑轴承的径向受力，延长了支撑部件的使用寿命。在气动系统的配套适配中，这套机构的空气流通路径沿中心轴线布置，可在中心轴内部设计贯通的气路通道，将压缩空气直接输送到输出端的气动执行部件，不需要额外布置外置的气管，避免了运动过程中气管随机构动作产生的弯折、拖拽问题，进一步简化了整机的气路布局，减少了气管破损引发的设备故障点。
