180度中断旋转连杆舞者演示机构

　　这套间歇运动连杆机构，核心实现的是输出端在180度回转行程内的特定中断停顿动作，区别于常规槽轮、棘轮机构的固定分度停顿，其停顿区间的轨迹衔接更顺滑，可适配需要在半周回转范围内设置动作驻留的工位场景。从结构布局来看，整套机构采用双动力输入布局，两组独立的回转轮廓支撑分别驱动对应支路的运动输出，避免了单动力源通过复杂齿轮系分动带来的背隙累积问题，在需要精准匹配两个运动支路时序的演示类、轻载作业场景下，这种布局的调试容错空间更大，不需要反复计算传动比匹配相位，只需要分别调整两个驱动端的初始角度，就能实现动作时序的校准。

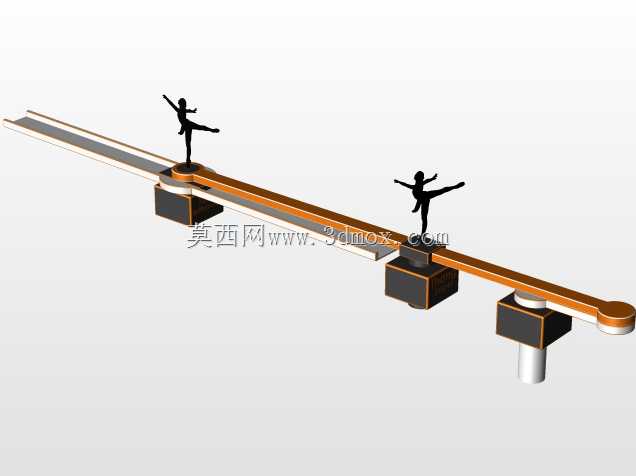

　　从实际应用场景出发，这类180度中断旋转的连杆结构，可直接适配轻工生产线上的半周转运工位，比如小型零件的翻面作业、展示台的间歇动态陈列、文创类动态装置的动作执行端，相比完整360度回转的间歇机构，它不需要设置额外的止位结构来限制回转范围，通过连杆本身的几何约束就能把输出转角限定在180度区间内，从根源上避免了超程回转带来的设备碰撞风险。机构的输出端安装面做了标准化的平台设计，可根据实际使用需求搭载不同的执行末端，本次展示的舞者剪影造型属于演示类负载，实际生产场景下可替换为真空吸嘴、小型夹持器、喷涂头等作业部件，安装边界上，整套机构的横向跨距可根据连杆长度灵活调整，底座采用方块式配重结构，不需要额外打膨胀螺栓固定在工作台面上，在桌面级演示设备、小型实验台架上部署时，可直接放置使用，移位调整非常方便。

　　设计思路上，这套机构没有采用复杂的凸轮轮廓加工方案，而是通过多组连杆的铰接点位约束来实现预期的运动轨迹，所有铰接点均采用标准销轴配合，加工时只需要保证连杆件的孔位同轴度即可，不需要定制特殊廓形的凸轮零件，普通的线切割、铣床设备就能完成全部金属结构件的加工，制造成本相比定制凸轮机构降低六成以上，后期维护时如果出现连杆磨损，直接替换对应长度的标准杆件即可，不需要重新测绘定制凸轮。运动特性方面，机构在中断停顿的区间内，输出端的位置锁止是通过连杆的死点位置实现的，不需要额外添加刹车、定位销等锁止部件，停顿阶段的结构刚性完全可以满足轻载作业的需求，不会出现负载带动输出端偏移的问题，在停顿区间结束后，连杆通过拐点后会自动恢复回转动作，整个启停过程没有刚性冲击，运动曲线的加速度变化平缓，运转时的噪音和振动都控制在较低水平，适合在室内展示、近距离作业的场景下使用。

　　从安装适配的角度来看，机构的驱动端可适配常规的低速减速电机，不需要搭配高响应的伺服电机就能实现稳定运转，对驱动部件的精度要求不高，在预算有限的民用、教学演示场景下，甚至可以用步进电机搭配简单的驱动板来实现动力输入，整体的部署门槛很低。连杆的长度参数可根据实际需要的停顿区间位置、回转半径进行等比例缩放，不会改变原有的运动逻辑，设计迭代时只需要调整对应连杆的孔位间距，就能适配不同的作业半径需求，不需要重新推翻整体的结构方案。整套机构的运动逻辑可直观展示连杆机构的运动变换特性，在机械原理教学场景下，可作为典型的间歇运动机构案例，帮助学习者理解连杆约束下的运动轨迹生成逻辑，相比抽象的原理图，实体化的机构演示能更清晰地展示死点位置、运动拐点的实际状态。
