乐高风格工业手推搬运车创意设计

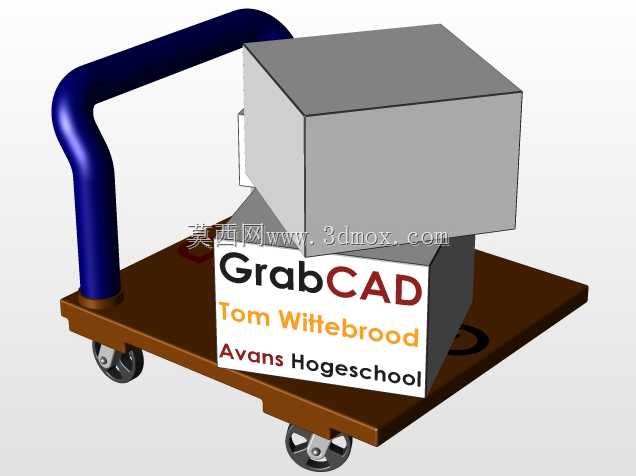

　　这款手推搬运设备的三维设计，核心面向轻型物料短途转运场景，在车间工位间物料周转、仓储小件货品分拣转运、实验室耗材搬运等场景都有适配空间，区别于常规工业手推车的硬朗工业风设计，本次设计融入乐高积木人仔的经典视觉元素，在满足基础搬运功能的前提下，兼顾了展示性与趣味性，适合用于工业设计展示、教学演示场景，也可作为文创类工业周边的设计原型。从功能特性来看，这款手推车保留了传统平板手推车的核心结构，承载平板采用平整矩形结构，边缘做了轻微的圆角处理，避免搬运过程中尖锐边角剐蹭物料或者操作人员，平板下方设置四个万向脚轮，其中靠近推手的两个脚轮带转向锁定结构，既可以在狭窄通道内灵活转向，也能在停靠装卸物料时锁定位置防止溜车。

　　推手部分采用弧形弯管结构，高度适配成年人站立操作的自然握持高度，握持区域做了加粗处理，提升长时间推行的握持舒适度，推手与平板的连接位置采用加强筋结构加固，避免重载情况下连接处出现应力变形。设计思路上，没有完全照搬现有工业手推车的参数做复刻，而是先确定核心功能边界：额定承载适配200kg以内的轻型物料，平板的有效承载尺寸控制在长800mm、宽500mm的范围，这个尺寸既可以容纳常见的标准周转箱，也能在1.2m宽的车间通道内完成原地转向，不会出现通行卡滞的问题。脚轮的安装位置做了内收设计，轮体边缘不超出平板的外轮廓，避免推行过程中脚轮磕碰通道两侧的设备或者货架。整体外形的安装边界控制在长900mm、宽550mm、高950mm，

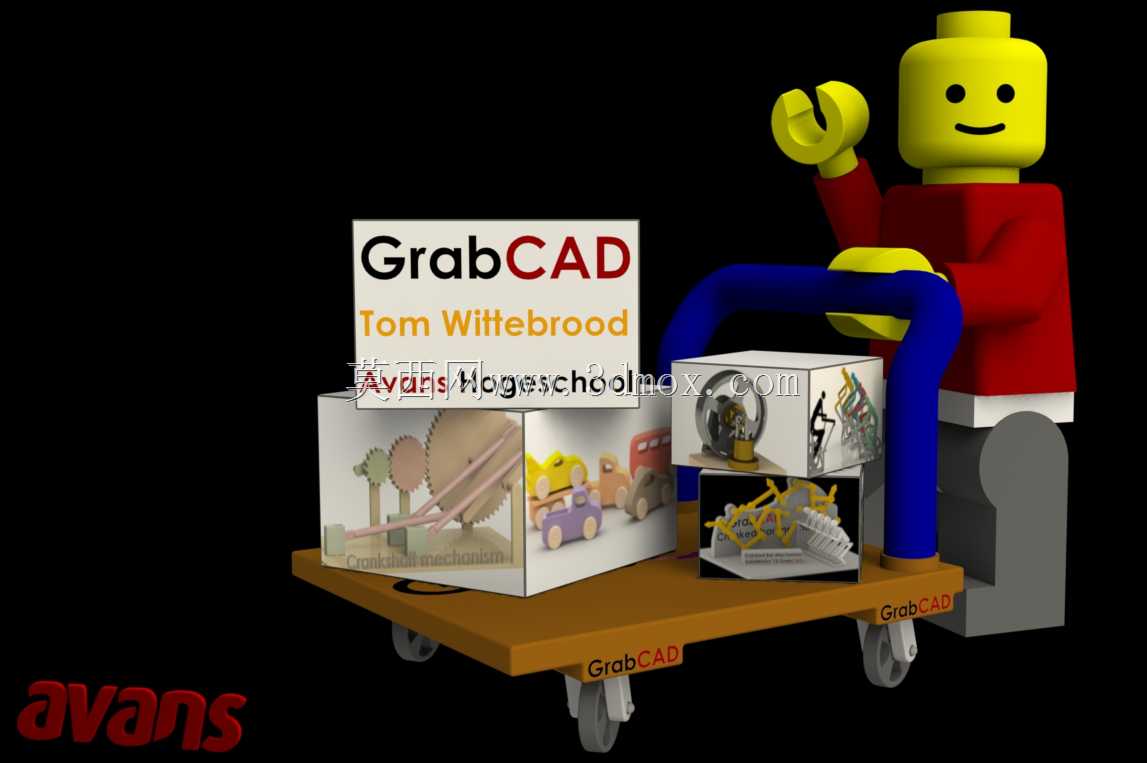

　　折叠后（如果选配折叠推手结构）高度可以降低到300mm，方便堆叠存放，减少闲置状态下的空间占用。细节设计上，平板表面做了细微的防滑纹理处理，避免放置的物料在推行过程中出现滑移，平板四个角设置了内嵌式的绑带挂孔，必要时可以用弹力绑带固定较高或者易滑落的物料。乐高元素的融入没有破坏设备的功能结构，人仔造型作为推手位置的装饰结构，采用可拆卸设计，不需要装饰场景下可以快速拆除，还原纯工业风格的手推车形态，人仔的握持位置刚好和推手的握持区域重合，不会额外增加设备的整体外廓尺寸。从结构强度校核的角度，平板采用3mm厚的钢板冲压成型，下方焊接三根横向加强筋，推手采用25mm直径的无缝钢管弯制，焊接位置做满焊处理后打磨平整，

　　脚轮的安装支架采用4mm厚的钢板冲压成型，单个脚轮的额定承载达到80kg，四个脚轮的总承载冗余量超过60%，可以应对偶尔的超载使用场景，不会出现轮架变形或者轮体损坏的问题。在实际应用中，这款手推车除了常规的工业场景使用，因为加入了乐高的创意元素，也可以用于工业科普展厅的互动展示设备，或者作为职业体验场景的儿童仿真搬运道具，拆除装饰件后完全可以作为常规轻型手推车投入实际生产使用，实现了创意设计与实用功能的平衡。建模过程中对所有配合尺寸都做了公差预留，脚轮的安装孔位采用标准工业脚轮的通用安装尺寸，后期维护更换脚轮时不需要重新打孔，可以直接适配市售的标准4寸万向脚轮，推手与平板的连接螺栓采用标准M8内六角螺栓，通用配件的适配性强，降低了后期的维护成本。整体结构没有复杂的异形曲面，所有钣金件都可以通过常规的冲压、弯板工艺加工，焊接量小，加工难度低，适合小批量生产加工。
