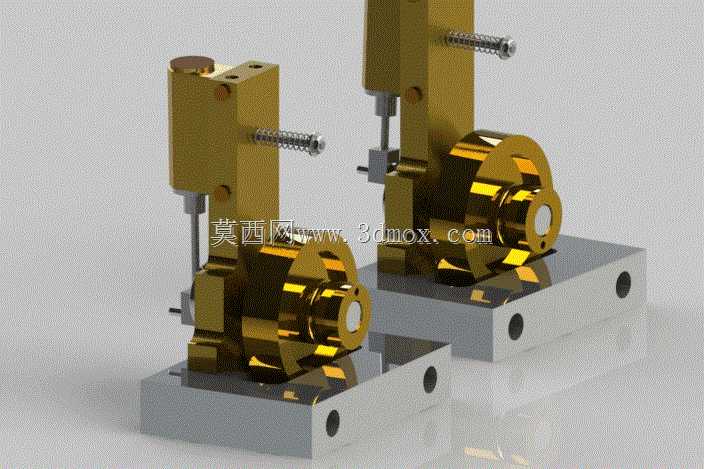

单缸往复式蒸汽动力演示装置结构

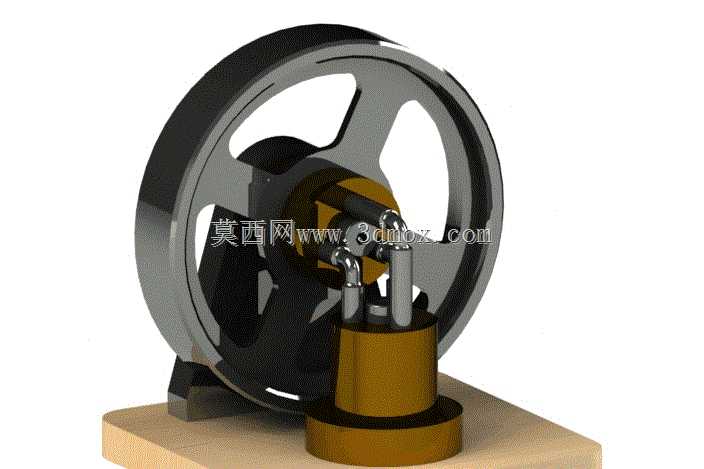

　　这套往复式蒸汽动力演示结构，核心围绕单缸双作用蒸汽做功逻辑搭建，主要面向机械原理教学、科普展示场景使用，也可作为小型桌面动力摆件的结构参考，帮助从业者直观理解曲柄滑块机构将直线往复运动转化为旋转运动的完整传递路径。从结构布局来看，整套装置采用卧式单缸排布，做功气缸垂直固定在木质安装基座上，缸体上部设置两路进排气通道，通过滑阀结构控制蒸汽的进排时序，匹配活塞上下往复的做功节奏，避免气流短路导致的动力损耗。飞轮采用大直径轮辐式结构，安装在气缸侧方的曲轴支撑座上，大质量轮体的转动惯量可以储存活塞做功冲程的输出能量，带动曲轴平稳越过上下止点，抵消往复运动带来的转速波动，保证输出轴转动的连续性，这也是小型往复式动力装置常用的稳速设计思路。

　　曲轴与活塞之间通过十字头结构连接，将活塞的直线运动约束在气缸轴线上，避免活塞承受侧向力导致的缸套偏磨，延长结构的演示使用寿命，连接部位采用铰接式销轴装配，预留合理的配合间隙，既保证运动传递无卡滞，也不会因为间隙过大产生运动冲击。安装边界方面，整套装置的基座采用矩形实木平板结构，所有运动部件的投影均落在基座平面范围内，飞轮外缘与基座边缘预留足够安全距离，避免转动过程中与外部物体发生剐蹭，气缸底部与基座采用沉头螺钉固定，支撑座位置经过动平衡校核，保证高速转动时整体结构不会出现明显共振。从功能特性来看，这套结构完整复现了肘节式蒸汽引擎的核心传动逻辑，进排气滑阀的动作通过曲轴端的偏心轮驱动，与活塞运动形成精准的时序匹配，

　　当高压介质从进气口进入气缸上腔时，推动活塞下行带动曲轴转动，同时偏心轮带动滑阀切换气路，将做功后的乏气从排气通道引出，活塞到达下止点时气路切换完成，高压介质进入气缸下腔推动活塞上行，如此循环实现连续转动输出。设计过程中优先考虑了运动部件的可视性，飞轮轮辐采用镂空设计，观察者可以直接看到内部曲轴、连杆的运动状态，气缸外部的管路布局也完全外露，清晰展示气路的走向逻辑，没有多余的外壳遮挡结构细节，非常适合教学场景下的原理拆解演示。结构的受力传递路径经过优化，活塞做功产生的推力通过连杆直接传递到曲轴曲柄销，曲轴的两个支撑点对称布置在飞轮两侧，将转动载荷均匀分散到支撑轴承上，避免单侧支撑带来的弯矩过载，基座的厚度经过匹配设计，

　　能够吸收运动过程中产生的小幅振动，保证装置放置在桌面时不会出现位移。对于三维建模从业者来说，这套结构的建模难点集中在曲轴的偏心结构配合、飞轮的动平衡配重校核、滑阀与活塞的运动时序匹配三个部分，建模时需要先确定活塞行程、曲轴回转半径、连杆长度三者的比例关系，避免出现运动死点，装配时需要按照运动副的约束关系依次添加铰接、滑动约束，通过运动仿真验证进排气切换的时序是否准确，保证模拟运行时不会出现干涉卡滞。实际应用中，这类小型演示结构也可作为微型蒸汽机模型的核心动力单元，搭配小型锅炉即可实现真实的动力输出，带动小型发电机、水泵等负载运行，也可用于机械原理课程的课程设计参考，帮助学生理解往复式动力机械的核心工作逻辑，相比纯图纸教学，实体化的结构展示能更直观地呈现运动传递的完整过程，降低原理理解的门槛。
