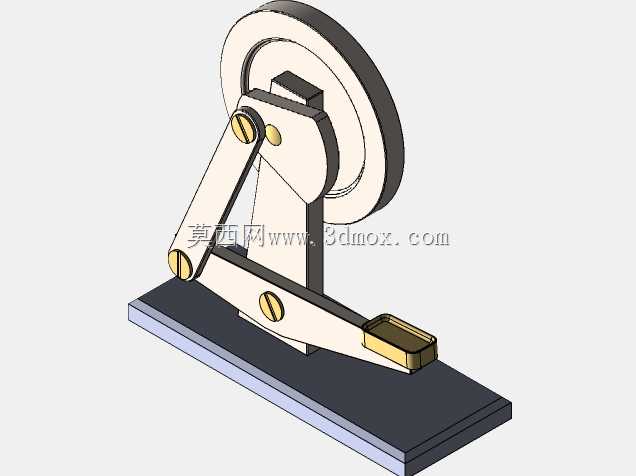

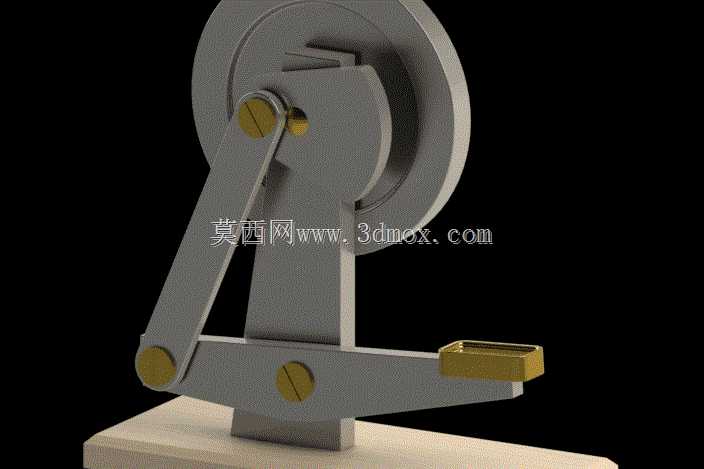

手指驱动曲柄连杆式演示机构

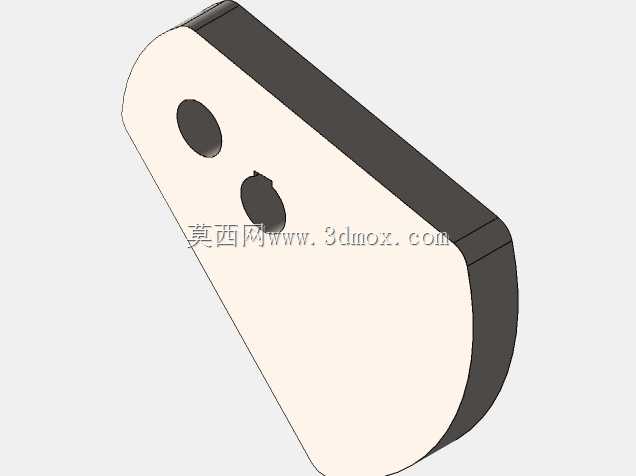

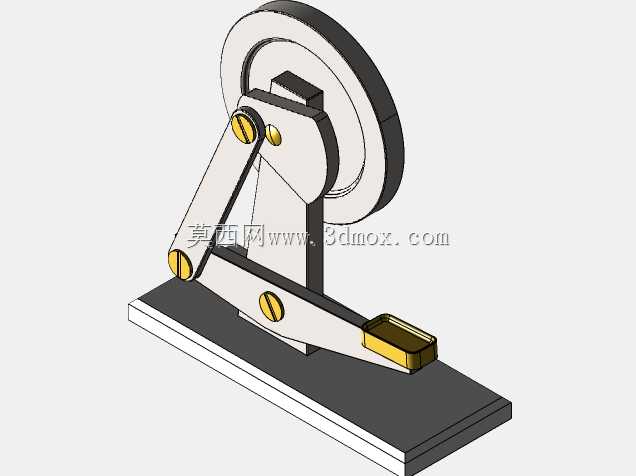

　　这款手动驱动的曲柄连杆演示机构，核心应用场景覆盖机械原理教学展示、桌面趣味科普装置、基础传动结构验证三个方向，日常可放置于机械专业教室的教具展柜、青少年科创活动体验区，或是结构工程师的桌面作为传动逻辑验证的简易参照件，不需要额外的动力输入，仅靠单根手指按压端部的操作块，就能完成整套回转运动的输出，直观展示曲柄滑块类结构的运动转换逻辑。从功能特性来看，整套机构没有冗余的结构件，所有运动副都采用外露式设计，观察者可以清晰看到每一个铰接点的转动过程、连杆的摆动轨迹、飞轮的回转状态，没有外壳遮挡传动路径，非常适合用来给初次接触机械传动的学习者讲解“往复直线运动转换为连续回转运动”的核心原理，操作时的按压力度不需要很大，

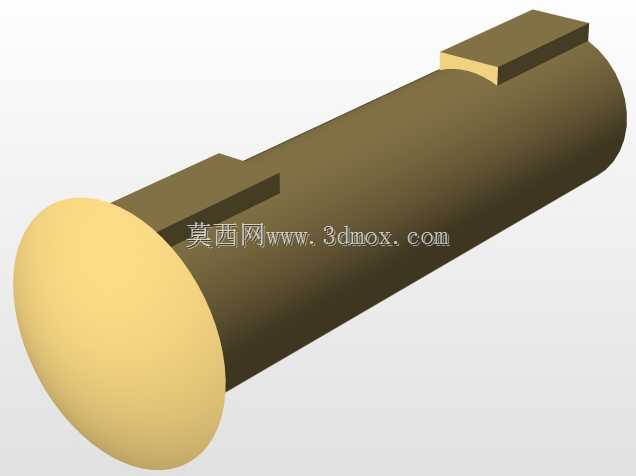

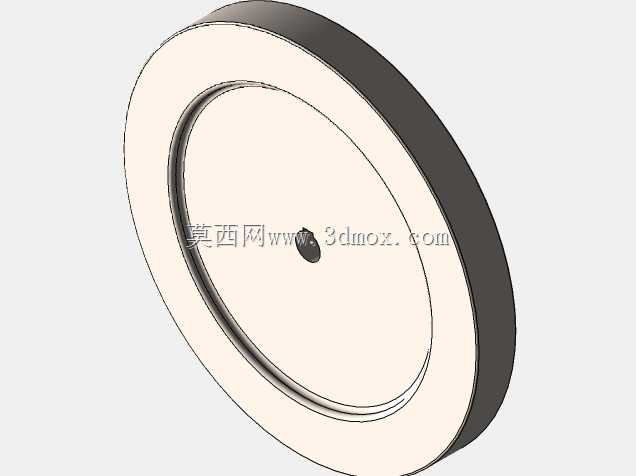

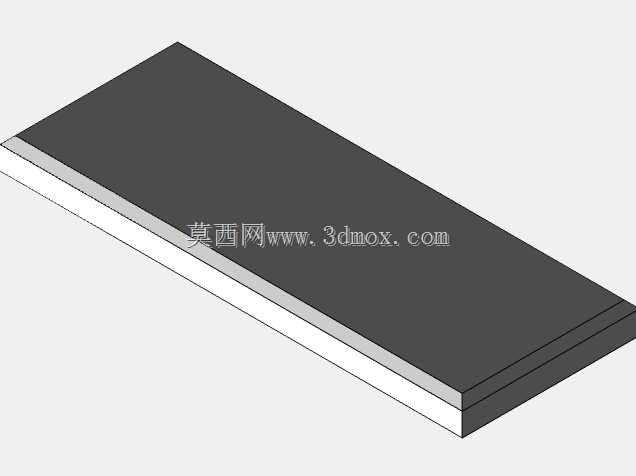

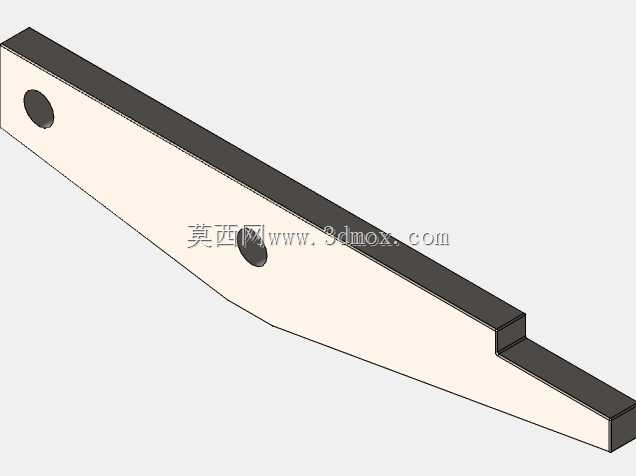

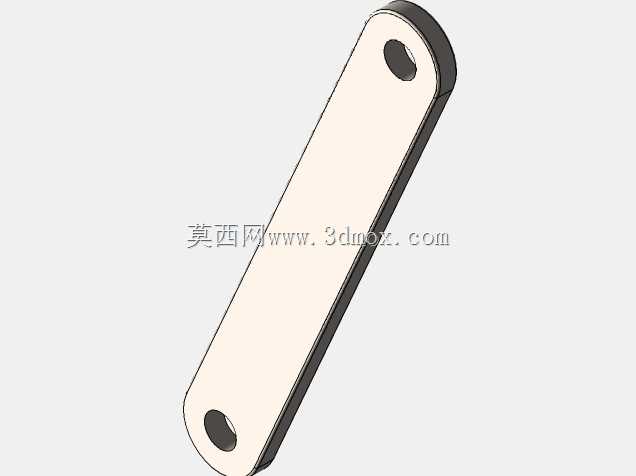

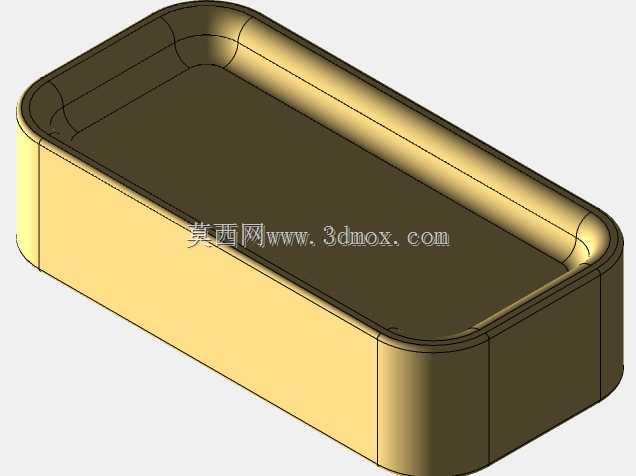

　　成年人单指施加10N左右的力就能让飞轮连续转动数圈，运动过程没有卡滞点，铰接位置的间隙控制在0.1mm以内，不会出现运动过程中连杆晃荡、飞轮偏摆的问题。设计思路上，整套结构优先考虑运动可靠性与易观察性，首先确定了固定支架作为所有运动件的安装基准，支架底部做了平整的安装面，可以直接通过螺栓固定在木质或者金属的基座平面上，不需要额外设计复杂的夹持结构；其次是曲柄部分的尺寸匹配，将曲柄的回转半径控制在合理区间，避免连杆摆动角度过大造成死点位置卡滞，同时在曲柄的回转轴上加装了带一定厚度的飞轮结构，利用飞轮的转动惯量储存能量，让手指单次按压之后，飞轮可以依靠惯性顺利通过曲柄的死点位置，保证运动的连续性，不需要连续快速按压就能维持转动；连杆部分采用等截面的直杆结构，两端的铰接孔同轴度控制在0.02mm以内，保证两端铰接轴的平行度，避免运动过程中出现别劲的问题；端部的操作块做了加宽的接触面，贴合手指按压的接触面做了微小的倒角，避免按压时硌手，同时操作块和下部摆杆的连接位置做了限位结构，限制摆杆的摆动行程，防止按压过度造成连杆和支架发生碰撞。从安装边界与尺寸逻辑来看，整套机构的安装基准面为底部支架的下平面，安装时需要保证基座平面的平面度不低于0.2mm/m，固定螺栓的孔位按照支架底部的两个安装孔位置预留，孔距公差控制在±0.1mm即可；机构运动过程中的最大外轮廓边界，是飞轮转动到最外侧位置、连杆摆动到最大角度时的包络空间，

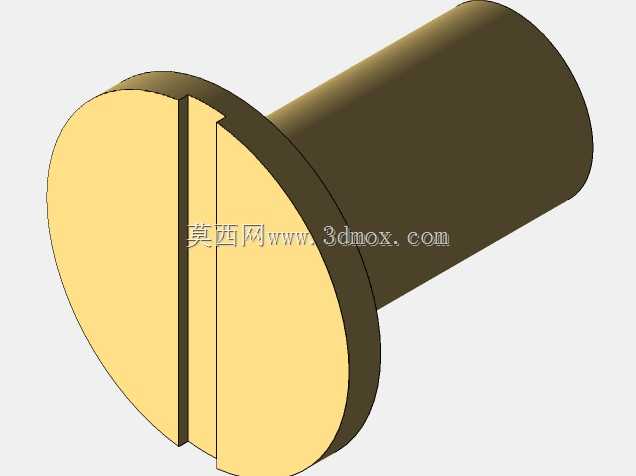

　　安装时需要在这个包络空间外预留至少10mm的安全间隙，避免周边物件干涉运动部件的运行；所有铰接位置都采用了小直径的销轴连接，销轴和孔的配合采用间隙配合，既保证转动灵活，又不会有过大的旷量，销轴端部采用开槽沉头的固定方式，不会突出零件表面造成剐蹭。在实际教学应用中，这套机构可以拆解后重新组装，用来演示不同曲柄长度、不同连杆长度下的运动轨迹差异，学习者可以通过调整铰接点的位置，直观观察行程变化、死点位置变化对机构运动的影响，相比纯动画演示，实体可操作的结构更能让学习者建立对传动结构的空间认知；作为桌面趣味装置时，它不需要电源，随手按压就能产生连续的转动效果，金属质感的结构件搭配黄铜材质的铰接销轴，也具备一定的桌面装饰作用。

　　结构设计上没有采用复杂的曲面造型，所有零件都是规则的板件、杆类、轮类零件，加工难度很低，普通的铣削、钻削设备就能完成所有零件的加工，零件的公差要求都在常规机加工的精度范围内，不需要特殊的加工工艺，非常适合作为金工实习的实操练习项目，学习者可以从下料、加工、装配全流程完成整套机构的制作，过程中可以加深对配合公差、运动干涉、装配工艺的理解。整套机构的运动逻辑非常经典，是往复运动转回转运动的基础结构形式，很多内燃机、冲压设备、往复泵的核心传动逻辑都和这套机构同源，通过这个简化的演示结构，从业者也可以快速验证类似传动结构的布置合理性，提前预判运动过程中可能出现的干涉、死点等问题，为更复杂的工业设备传动设计提供基础的参照。
