摩托车通风刹车制动圆盘结构设计

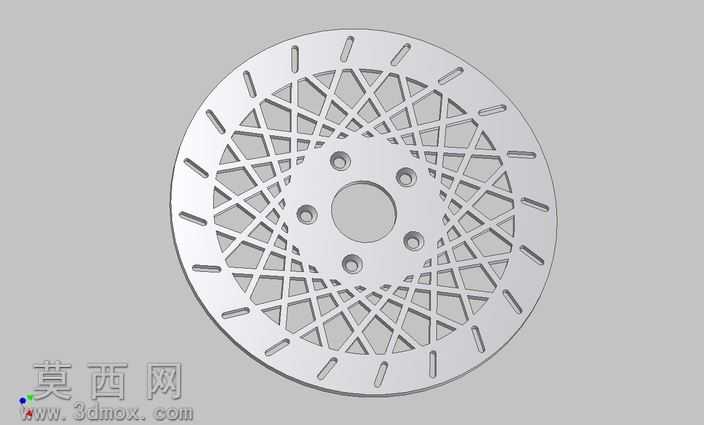

本作品为摩托车使用的通风式刹车制动盘三维建模作品，建模过程中首先以中心安装基准面为草图绘制平面，绘制制动盘的中心定位孔、圆周均布的安装固定孔轮廓，通过拉伸凸台命令生成制动盘的基础基体结构，保证中心安装孔与车轮轴的配合尺寸精度，以及六个安装孔的位置度公差符合摩托车轮毂的装配要求。在完成基础基体建模后，针对制动盘的散热需求进行镂空结构设计，采用交错的辐条式网格镂空布局，从中心安装区域向外辐射延伸，通过圆周阵列命令生成均匀分布的镂空网格结构，既有效降低了制动盘的整体重量，又大幅提升了制动过程中的空气流通效率，能够快速带走制动摩擦产生的热量，避免长时间制动出现热衰减现象。制动盘的外圆边缘设计有均匀分布的径向通风槽，通过拉伸切除命令生成沿圆周等距排布的斜向槽体，进一步强化行驶过程中的导风散热效果，同时槽体边缘做了圆角过渡处理，避免应力集中导致的盘体开裂问题。材质设置上模拟常用的刹车盘铸铁材质，添加了细腻的金属磨砂质感，渲染过程中采用柔和的环境光搭配定向补光，清晰展现镂空网格的交错结构层次，以及盘体表面的加工纹理细节。结构设计上充分考虑制动工况的受力需求，中心安装区域保留足够的实体厚度保证安装强度，镂空辐条的宽度经过受力校核，在保证轻量化的同时满足制动时的扭矩传递强度要求，整体结构对称度高，圆周方向的质量分布均匀，能够避免高速旋转时出现动平衡偏差问题。建模过程中对所有的镂空特征、通风槽特征都采用参数化设计，可根据不同排量摩托车的制动需求调整盘体外径、安装孔位尺寸、镂空密度以及通风槽的数量和深度，适配不同车型的装配与性能要求，整体模型细节完整，结构逻辑清晰，可用于制动系统结构展示、性能仿真分析以及加工生产的参考依据。
