双组联动式快速回位执行机构设计方案

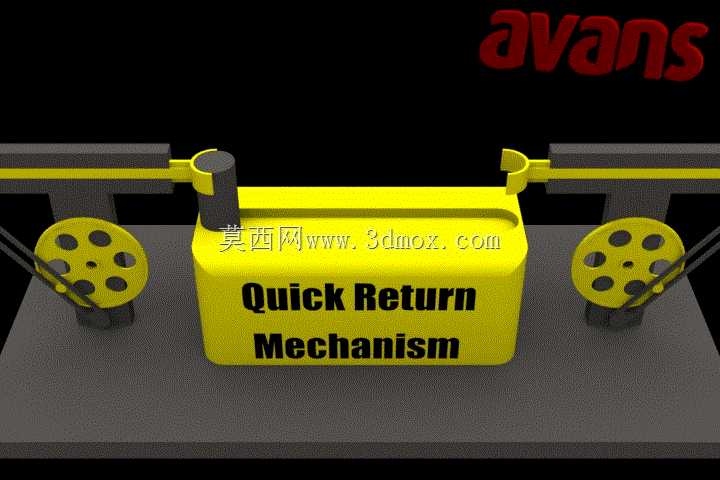

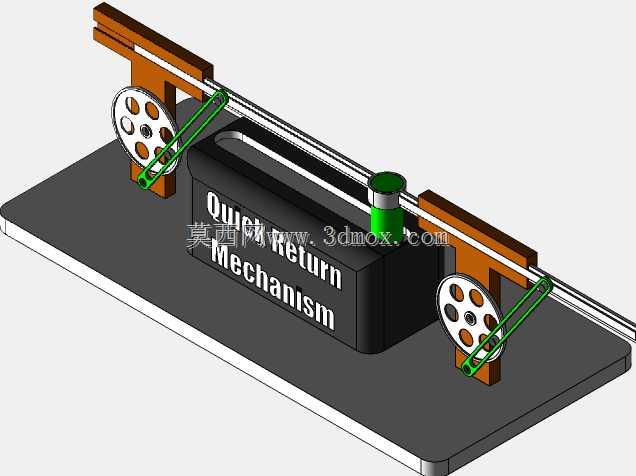

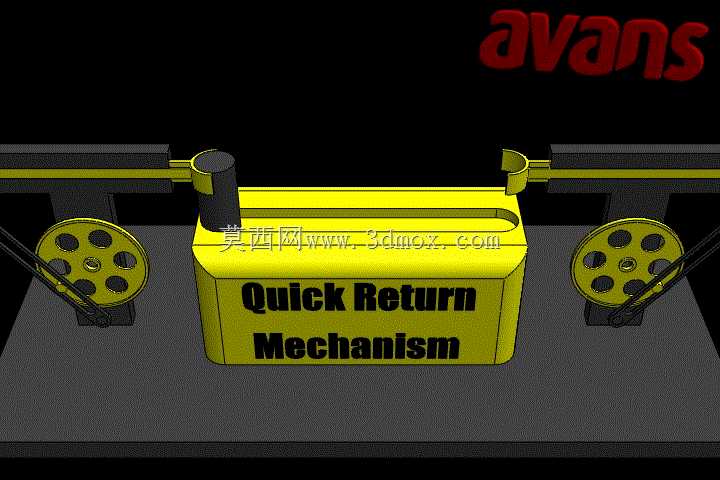

　　这套快速回位机构主要面向短行程高频往复作业的工位场景，在轻工包装、小零件分拣、轻载冲压辅助送料等工位中，这类机构能够替代传统气缸直推方案，通过纯机械传动实现工作行程慢进、回程快速复位的动作特性，匹配生产线连续节拍的作业需求。从实际落地场景来看，不少小型装配工位需要执行件在推送工件时保持稳定低速，避免冲击碰伤工件表面，而空回程阶段需要快速归位压缩非作业时长，这套双组对称布置的回位结构刚好适配这类工况，两侧的传动轮组同步驱动摆臂，带动中间的执行推块完成往复动作，相比单组偏置的回位结构，对称布局能抵消单侧传动带来的侧向力矩，减少推块运行过程中的卡滞风险。

　　设计过程中首先要明确执行端的行程边界，这套机构的推块工作行程控制在120mm范围内，安装底座的整体长宽尺寸控制在320mm*180mm，高度方向预留150mm的安装空间，能够直接嵌入现有小型装配线的工位架体，不需要对原有线体做大规模改造。传动部分采用槽轮搭配曲柄的组合结构，曲柄销在槽轮的导槽内滑动时，工作行程对应的曲柄转角为240度，回程对应的转角仅为120度，通过转角差实现快慢速的动作切换，不需要额外加装变速控制元件，纯机械结构的可靠性更高，适合在多粉尘、油污的车间环境下长期运行，减少电气元件故障带来的停机风险。

　　两侧的摆臂转轴采用同轴度公差0.02mm的装配要求，转轴与底座的配合选用间隙配合加润滑脂槽的设计，长期运行时的磨损量能控制在每年0.1mm以内，降低日常维护的频次。中间的推块与两侧摆臂的连接采用浮动接头结构，能够抵消加工过程中带来的尺寸误差，避免运动过程中出现憋劲的情况。从功能特性来看，这套机构的运行节拍可以通过调整输入轴的转速实现无级调节，输入转速在10-60rpm区间内时，机构运行平稳无明显冲击，最高往复频次可以达到每分钟60次，能够匹配大部分小型零件装配、分拣工位的节拍要求。

　　在安装边界的考量上，底座预留了四个直径8mm的安装孔，孔位间距按照标准铝型材工作台的槽距设计，可以直接通过T型螺栓固定在4040或4080规格的铝型材工作台上，不需要额外加工过渡连接板。机构的输入轴端预留了键槽，能够直接匹配标准减速电机的输出轴，也可以通过同步轮连接到设备的主传动系统，适配不同设备的动力接入需求。设计时特意将传动轮组的导槽做了圆弧过渡处理，曲柄销在导槽内滑动时的接触应力降低了30%，配合铜套衬套的使用，关键摩擦副的使用寿命能达到8000小时以上，满足生产线长期连续运行的要求。

　　实际应用中，这套机构可以根据工位需求更换前端的推块结构，比如更换成吸盘支架、夹爪安装座或者推料板，就能适配不同类型工件的作业需求，不需要改动主体传动结构，模块化的设计能够降低不同工位的改造成本。相比传统的凸轮快速回位结构，这套双组联动的结构整体厚度更薄，在狭小的安装空间内也能布置，同时对称受力的特性让机构运行时的振动更小，不会对工位上的精密检测元件造成干扰。在做运动仿真验证时，特意校核了极限位置的机构干涉情况，推块运行到两个端点位置时，摆臂与底座、传动轮组之间都预留了2mm以上的安全间隙，即使存在少量的加工装配误差，也不会出现运动干涉的问题。
