带齿轮传动的数控步进电机组件

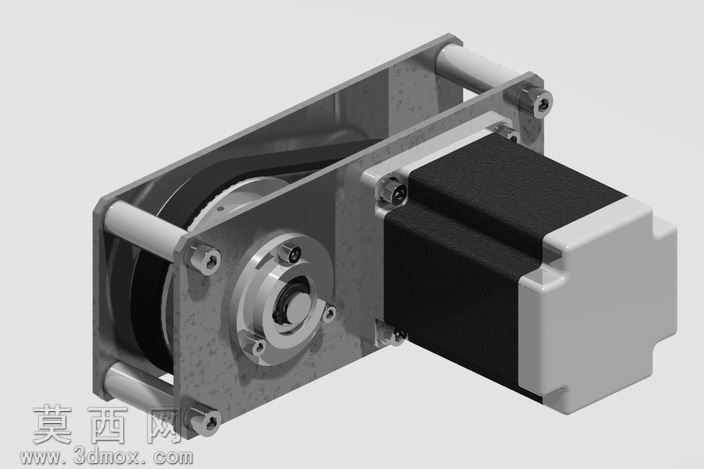

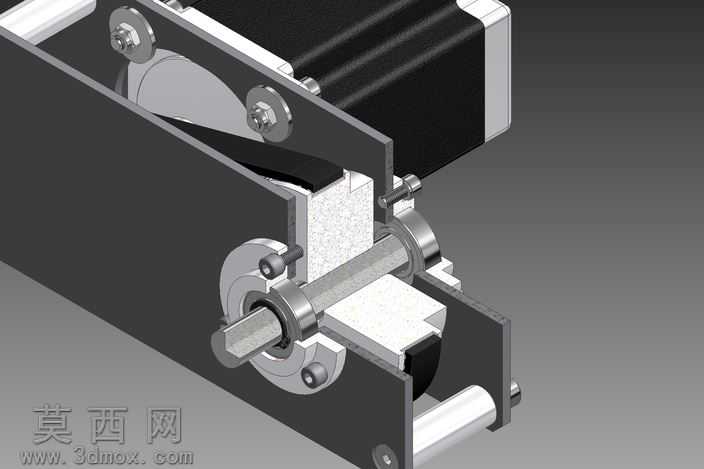

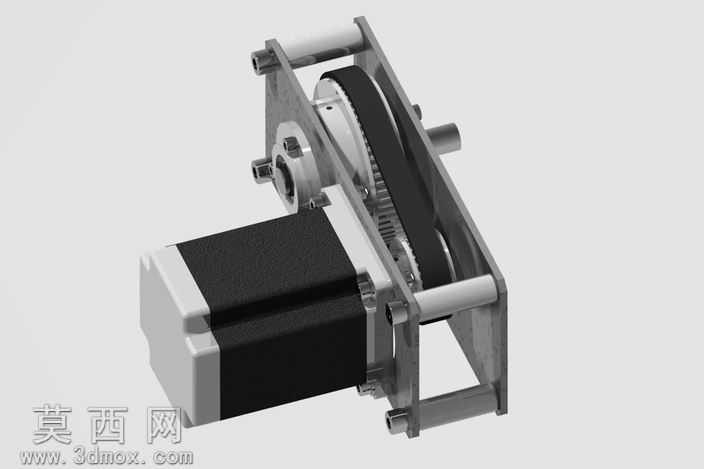

本模型为数控设备配套的带齿轮传动步进电机组件，采用三维建模软件完成全参数化设计，完整还原了组件的装配关系与结构细节。建模过程中首先对步进电机本体进行特征构建，按照PL86H113-D14型号电机的实际尺寸绘制定子外壳、端盖、输出轴等结构，赋予哑光黑工程塑料与银灰色金属材质，还原电机本体的真实质感。随后构建传动支架部分，采用铝合金板材折弯装配的结构设计，通过螺栓连接实现各支架件的固定，建模时严格还原螺栓孔位、安装轴的同轴度公差，支架表面赋予拉丝铝合金材质，呈现金属加工后的细腻纹理。传动部分包含同步带与齿轮组结构，其中主动齿轮z1=30、从动齿轮z2=60，建模时精准绘制齿轮的齿形轮廓、分度圆与齿顶圆参数，同步带部分还原带齿与带轮的啮合结构，确保传动关系符合机械设计规范。整体装配过程严格按照实际装配顺序进行约束，通过同轴、重合、距离等配合关系实现各零部件的精准定位，可直观呈现电机动力通过齿轮、皮带传递的完整路径。模型渲染阶段采用柔和的工业场景光照，突出金属件的反光质感与塑料件的哑光特性，各部件的边缘倒角、安装细节均完整保留，可直接用于数控设备传动结构的方案验证、教学演示或非标设备设计参考，能够帮助设计者快速理解步进电机集成齿轮传动的布局方式，缩短同类产品的开发周期。
