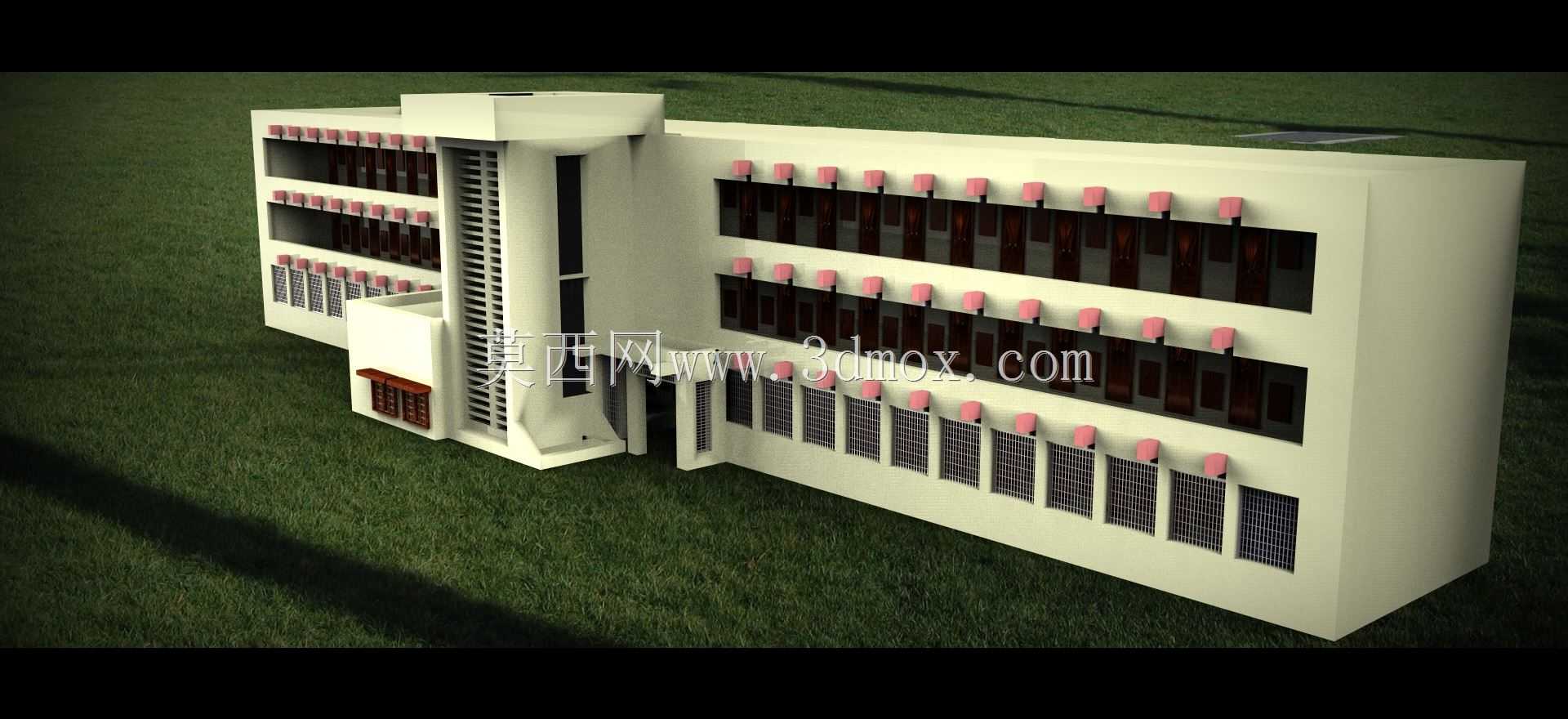

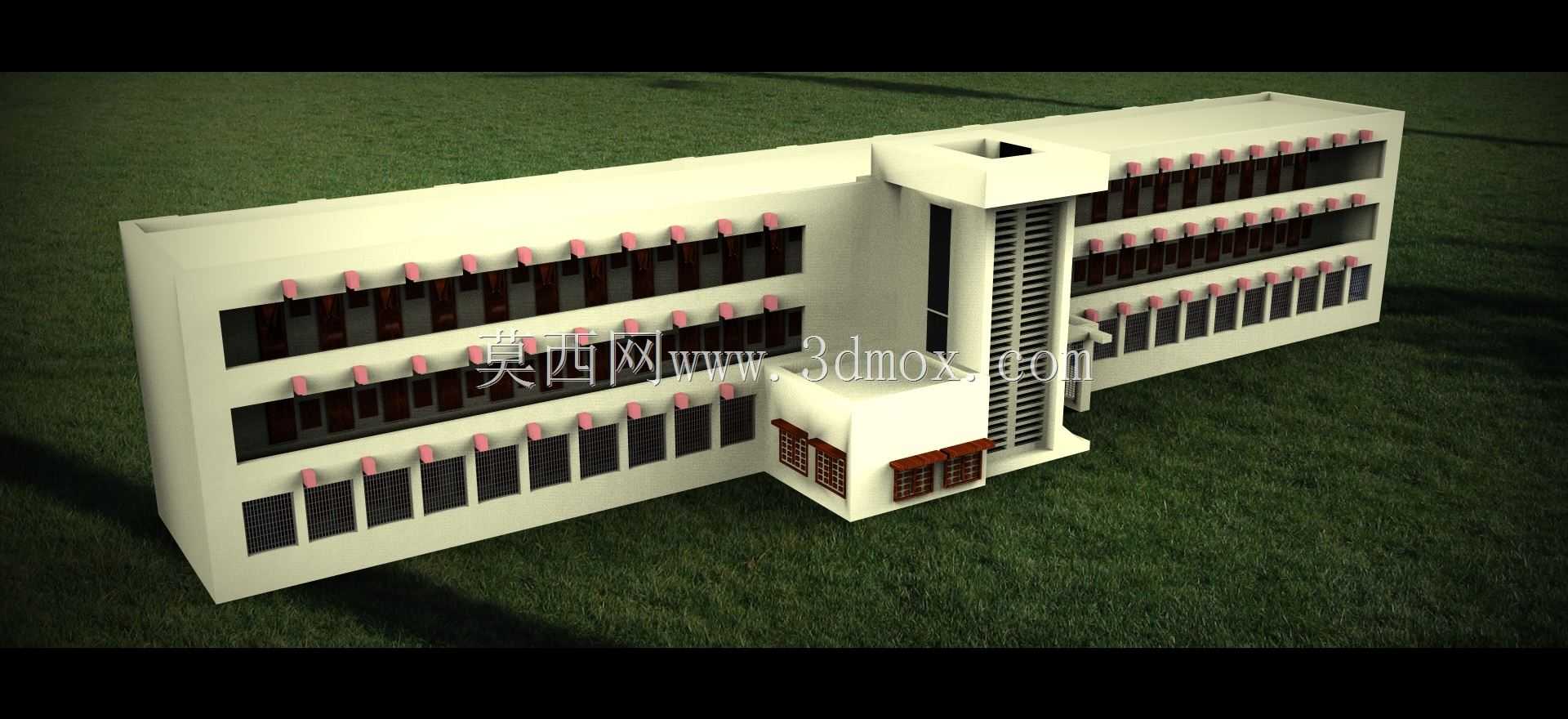

库尔纳工程技术大学宿舍楼外观三维建模

　　该模型还原的大学校园宿舍楼，主要服务于高校建筑规划展示、新生校园导览可视化、建筑改造方案预演等场景，在校园基建前期方案论证阶段，可作为直观的三维参照，帮助校方、设计方快速核对建筑与周边草坪、道路的空间位置关系，避免平面图纸的视角盲区。从实际使用功能来看，该建筑为典型的内廊式学生宿舍，单侧排布住宿房间，中部设置竖向交通核，整合楼梯、电梯与管井空间，每层的房间外窗统一设置外置空调机位，机位做了规整的阵列排布，既满足设备安装的承重要求，也保证了建筑外立面的整洁统一。设计过程中优先还原了建筑的体块关系，整体采用L型布局，转角处做了局部拔高的交通核处理，打破了长条形建筑的单调感，立面采用三段式处理，底层做了局部内凹的入口空间，设置遮雨挑檐，

　　方便学生雨天进出时临时停留；上部楼层的窗洞采用统一模数设计，窗间墙宽度保持一致，空调机位与窗洞上下对齐，保证立面韵律感。建模时严格遵循校园建筑的常用尺寸边界，整体建筑层高控制在3.3米，共设置4层住宿层，加上顶部设备层总高度控制在15米以内，符合高校多层宿舍的高度规范要求；建筑外轮廓的退让距离，按照周边道路与绿化的预留空间设置，距离周边步行道预留至少2米的绿化缓冲带，入口处预留足够的集散空间，避免上下课高峰期人流拥堵。外立面的材质区分做了细致处理，主体墙面采用浅米色哑光涂料材质，窗洞边框采用深灰色收边，空调外机的面板采用浅粉色标识做区分，既方便后期运维时快速识别机位位置，也让大面积的浅色调立面不会过于呆板。

　　竖向交通核的外立面采用竖向格栅设计，既可以遮挡内部楼梯的视线，保证住宿隐私，也能通过竖向线条拉高建筑的视觉高度，平衡长条形立面的横向延伸感。在细节处理上，每个房间的外窗都做了可开启扇的分格还原，窗台高度设置为0.9米，符合民用建筑的安全规范要求，窗顶距离梁底预留0.3米的窗帘盒安装空间；空调机位的尺寸按照常规1.5匹家用空调的外机尺寸设置，预留足够的散热空间与检修操作面，机位外侧设置格栅遮挡，避免外机直接外露影响立面效果。建筑入口处设置了无障碍坡道，坡度控制在1:12，满足无障碍通行要求，坡道旁设置标识牌位置，方便放置宿舍编号、安全提示等标识。模型在渲染阶段还原了真实的日照光影效果，

　　建筑在草坪上的投影角度按照当地纬度的夏至日正午日照角度设置，可直观展示建筑对周边活动场地的日照遮挡情况，为后续周边绿化、休闲座椅的布置提供参考。对于建筑周边的场地，模型也做了基础还原，建筑周边的草坪做了微地形处理，避免场地积水，靠近建筑墙根处设置暗沟排水，保证雨季排水顺畅；建筑入口处的铺装采用防滑地砖材质，与周边草坪的边界做了清晰的路缘石还原。从结构逻辑来看，该建筑采用常规的框架结构，柱网按照房间开间3.6米、进深5.4米的常用宿舍模数设置，交通核处的柱网做了局部加密，满足电梯、楼梯的荷载要求，建模时还原了柱、梁、墙的结构层级关系，可直接用于后续的结构方案验算参考。
